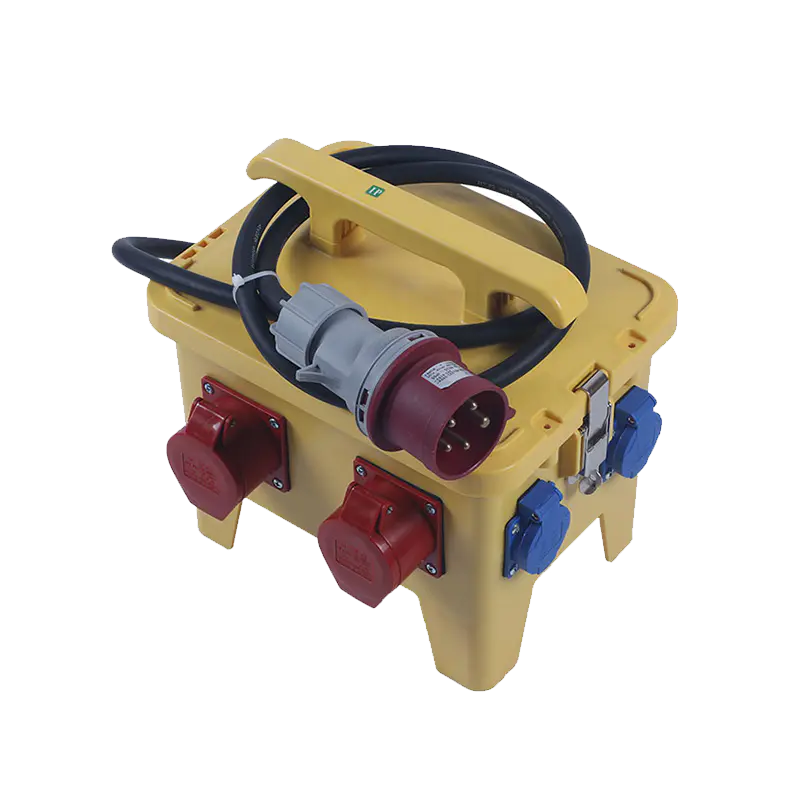

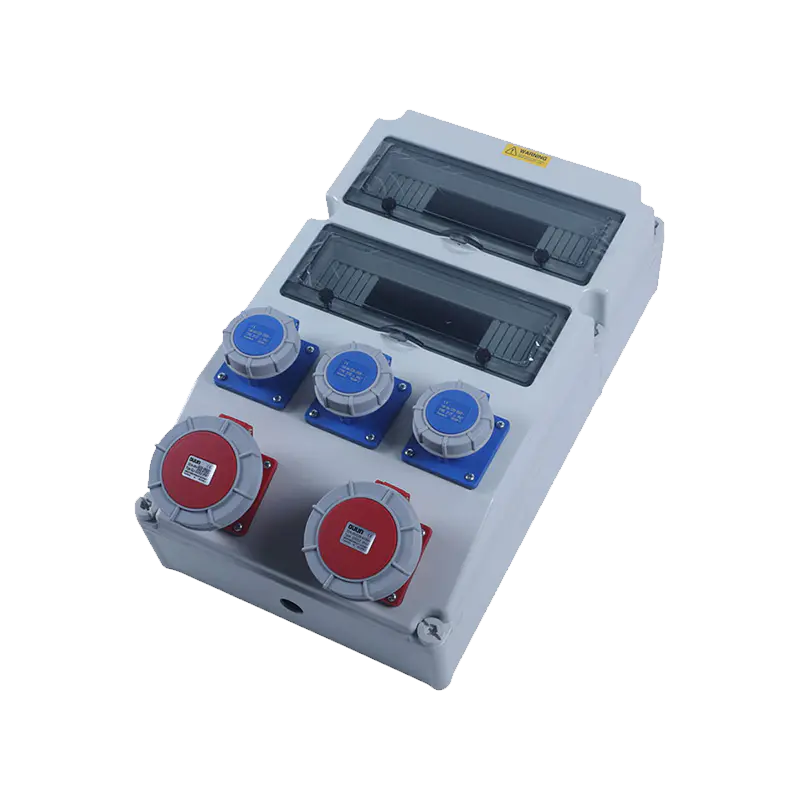

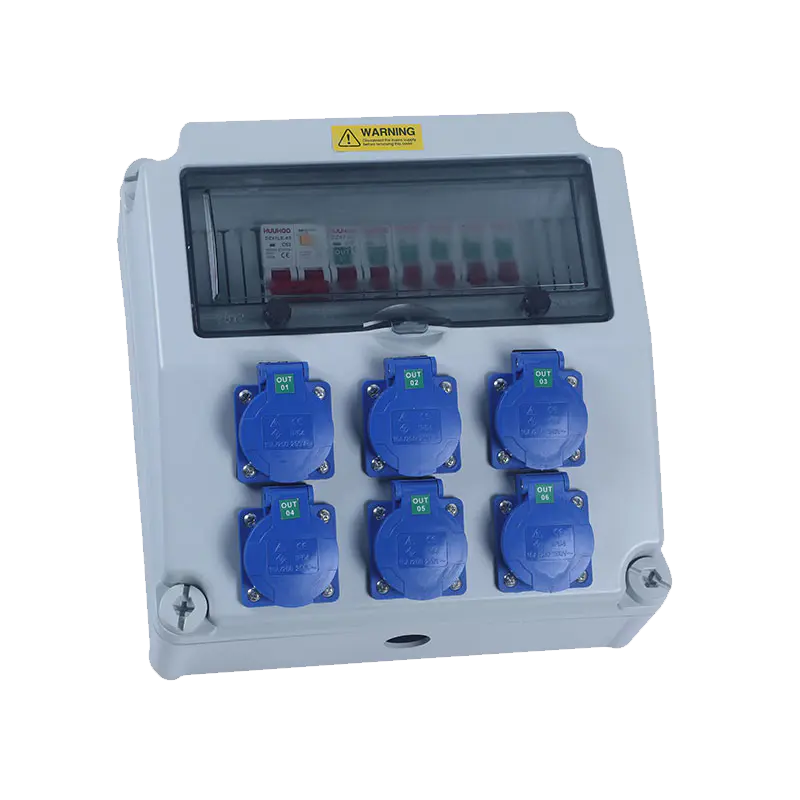

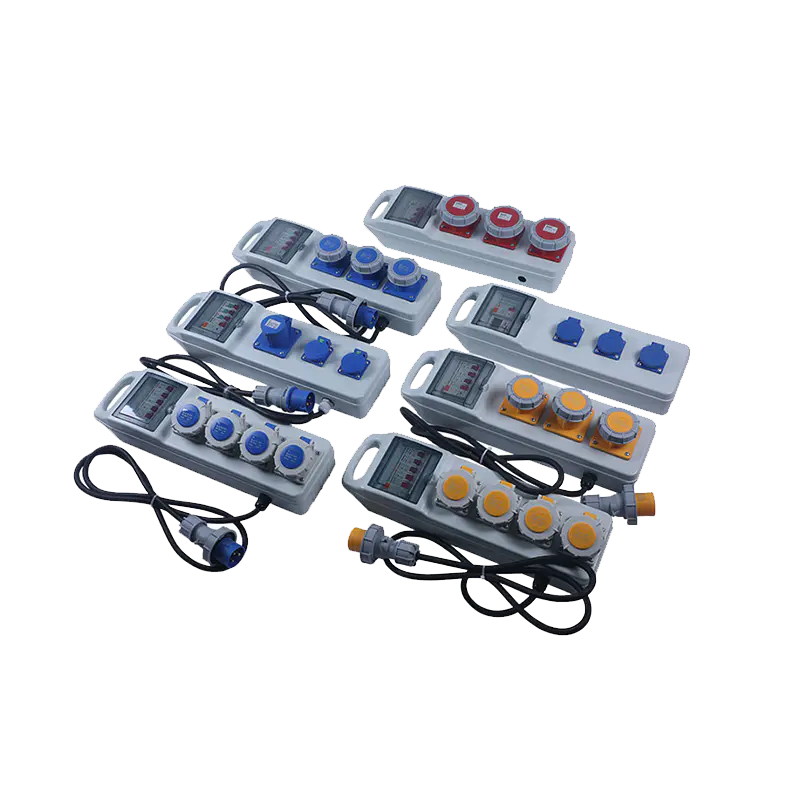

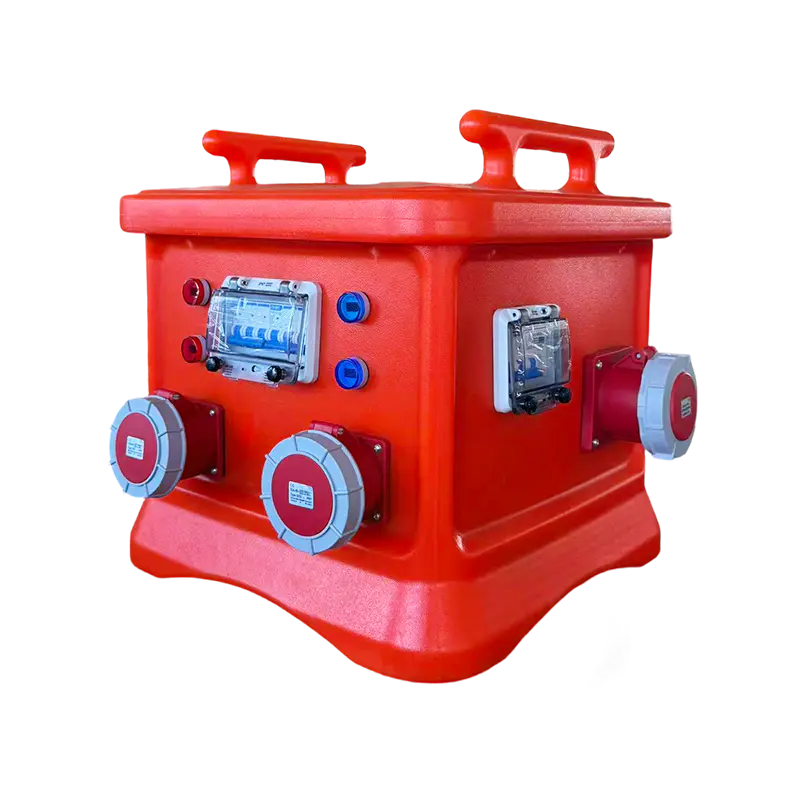

Nhà sản xuất Hộp Ổ cắm Chống nước Công nghiệp

Kiến thức ngành

Thực tế xếp hạng IP: Những con số trên một Hộp ổ cắm chống nước Thực sự đảm bảo

Mã IP (Bảo vệ chống xâm nhập) được in trên Hộp ổ cắm chống nước thường bị đọc nhầm là bảo đảm vĩnh viễn, vô điều kiện - thực tế không phải vậy. IEC 60529 xác định xếp hạng IP dựa trên các thử nghiệm được tiến hành trên vỏ mới, chưa được tháo lắp trong điều kiện phòng thí nghiệm được kiểm soát. IP65 chứng nhận rằng vỏ bọc kín bụi và được bảo vệ chống lại các tia nước áp suất thấp từ mọi hướng; IP66 làm tăng áp lực tia nước; IP67 chứng nhận ngâm ở độ sâu lên tới 1 mét trong 30 phút; IP68 bao gồm việc ngâm liên tục ở độ sâu do nhà sản xuất chỉ định. Những gì tiêu chuẩn không tính đến là sự xuống cấp theo thời gian. Các miếng đệm đầu vào cáp là điểm hư hỏng phổ biến nhất — một miếng đệm được vặn đúng cách khi lắp đặt có thể bị lỏng do các chu kỳ rung, giãn nở nhiệt hoặc hiện tượng giòn do tia cực tím gây ra ở gioăng cao su, làm giảm khả năng bảo vệ chống xâm nhập hiệu quả xuống một hoặc hai mức mà không có bất kỳ hư hỏng bên ngoài nào có thể nhìn thấy được.

Điểm bị hiểu lầm rộng rãi thứ hai liên quan đến mối quan hệ giữa xếp hạng IP và độ ngưng tụ. Hộp ổ cắm công nghiệp được xếp hạng IP67 sẽ chống nước xâm nhập từ bên ngoài, nhưng sự ngưng tụ bên trong được tạo ra do chu kỳ nhiệt độ hoàn toàn tách biệt với kịch bản thử nghiệm IP. Vỏ kín không có lỗ thông hơi có thể tích tụ hơi ẩm bên trong khi không khí ấm, ẩm bên trong hộp nguội đi vào ban đêm, cuối cùng đạt đến điểm sương. Bộ gia nhiệt chống ngưng tụ, hộp chứa silica gel có chỉ báo độ ẩm hoặc màng cân bằng áp suất kiểu Gore-Tex (cho phép trao đổi hơi mà không bị nước lỏng xâm nhập) là những giải pháp kỹ thuật thực tế cho vấn đề này, đặc biệt đối với Hộp phân phối ổ cắm công nghiệp ngoài trời được lắp đặt ở môi trường ven biển hoặc nhiệt đới.

Kiến trúc bảo vệ lỗi bên trong hộp kết hợp ổ cắm: RCD, MCB và sự phối hợp của chúng

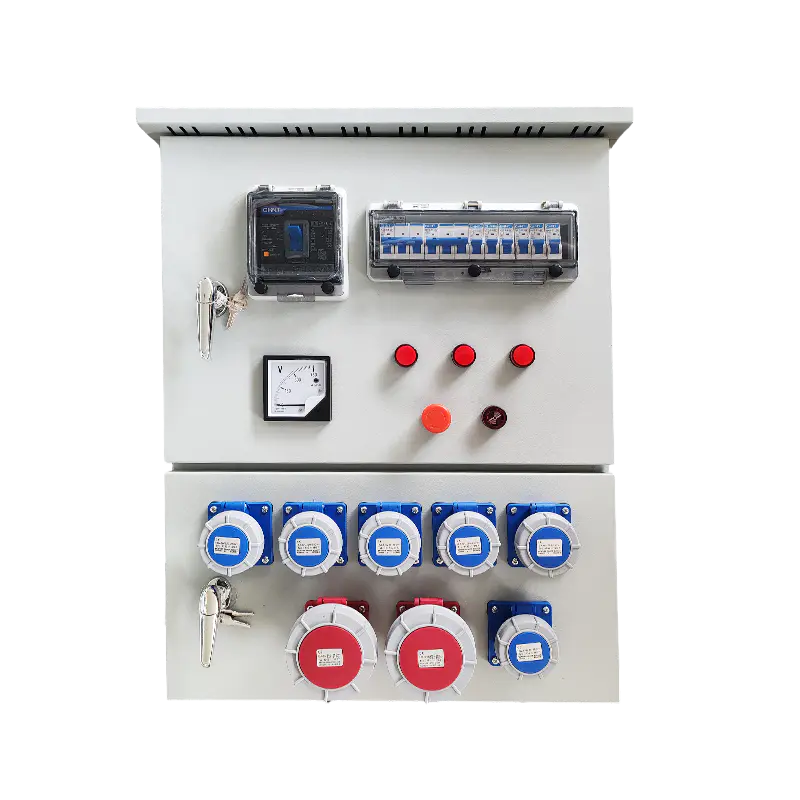

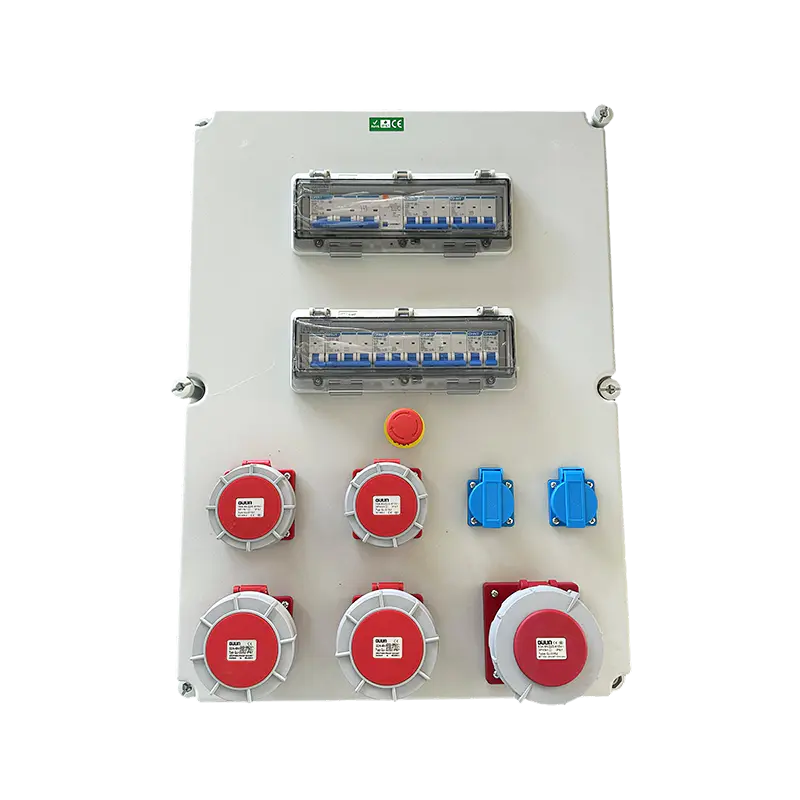

Hộp kết hợp ổ cắm được thiết kế tốt không chỉ đơn giản là tập hợp các ổ cắm với công tắc chính — nó là một hệ thống bảo vệ phối hợp trong đó trình tự và tính chọn lọc của các thiết bị bảo vệ sẽ trực tiếp xác định cách cách ly lỗi và lượng hệ thống vẫn hoạt động sau một sự kiện lỗi. Hệ thống phân cấp bảo vệ phổ biến nhất trong hộp ổ cắm kết hợp đặt cầu dao chính hoặc bộ cách ly ở đầu vào, tiếp theo là một hoặc nhiều RCD (thiết bị dòng điện dư) ở cấp mạch phụ, với các MCB riêng lẻ bảo vệ từng ổ cắm hoặc nhóm ổ cắm.

Quyết định thiết kế quan trọng là nên sử dụng một RCD ngược dòng duy nhất cho tất cả các đầu ra hay các RCD riêng lẻ cho mỗi đầu ra. Một RCD ngược dòng đơn giản hơn và rẻ hơn nhưng có nghĩa là bất kỳ lỗi rò rỉ đất nào - bao gồm rò rỉ tích lũy từ nhiều thiết bị riêng lẻ nằm trong phạm vi dung sai - có thể ngắt đồng thời tất cả các ổ cắm. Tại công trường xây dựng và các ứng dụng cấp điện tạm thời, điều này thường không được chấp nhận. RCD 30 mA riêng lẻ trên mỗi ổ cắm hoặc nhóm ổ cắm mang lại khả năng phân biệt tốt hơn nhiều: lỗi trên một mạch chỉ ảnh hưởng đến mạch đó và nhân viên bảo trì có thể xác định ổ cắm bị lỗi bằng cách quan sát RCD nào đã bị ngắt. Đối với Hộp phân phối ổ cắm công nghiệp ngoài trời phục vụ nhiều người dùng hoặc vùng làm việc độc lập, phương pháp chi tiết này được đặc biệt khuyến khích.

Loại RCD cũng có vấn đề. RCD loại AC chỉ phản ứng với dòng điện chạm đất hình sin. Bộ truyền động có tốc độ thay đổi, bộ sạc pin và bộ nguồn chuyển đổi chế độ tạo ra các thành phần rò rỉ DC dạng xung hoặc DC trơn tru mà các thiết bị Loại AC có thể không phát hiện được một cách đáng tin cậy. RCD loại A bao gồm cả dòng điện dư DC hình sin và xung và là lựa chọn thích hợp tối thiểu cho tải dụng cụ công nghiệp hiện đại. RCD loại B cũng bao gồm dòng dư DC trơn tru và được yêu cầu khi kết nối bộ chỉnh lưu ba pha hoặc bộ truyền động đầu ra DC.

Tiêu chuẩn ổ cắm và khả năng tương thích của đầu nối trong môi trường công nghiệp quốc tế

Một trong những thách thức thực tế nhất trong việc chỉ định Hộp ổ cắm công nghiệp cho các cơ sở quốc tế hoặc định hướng xuất khẩu là tính không tương thích của tiêu chuẩn đầu nối. Các cơ sở công nghiệp lấy nguồn thiết bị từ nhiều quốc gia thường xuyên gặp phải sự không khớp giữa ổ cắm được lắp đặt và phích cắm thiết bị. Các tiêu chuẩn ổ cắm công nghiệp chiếm ưu thế được sử dụng toàn cầu là:

IEC 60309 đã đạt được sự chấp nhận quốc tế rộng rãi nhất đối với các ứng dụng công nghiệp nặng, với hệ thống khóa mã màu (màu vàng cho 110V, màu xanh lam cho 1 pha 230V, màu đỏ cho 400V ba pha) tạo ra rào cản vật lý chống lại sự không phù hợp về điện áp. Tại Chiết Giang Mingtuo Electrical Technology Co., Ltd., chúng tôi hỗ trợ các cấu hình Hộp ổ cắm công nghiệp tùy chỉnh với các loại ổ cắm phù hợp với thị trường đích, tránh sự phổ biến của bộ chuyển đổi gây ra cả rủi ro an toàn và bất tiện trên các địa điểm dự án quốc tế.

Yêu cầu bảo vệ cơ học và tác động đối với Ổ cắm công nghiệp ngoài trời Hộp phân phối

Đối với Hộp phân phối ổ cắm công nghiệp ngoài trời, xếp hạng IP đề cập đến sự xâm nhập của chất lỏng và bụi nhưng không nói gì về khả năng chống lại tác động cơ học — một khía cạnh hiệu suất hoàn toàn riêng biệt được quản lý bởi hệ thống xếp hạng IK (IEC 62262). Xếp hạng IK dao động từ IK00 (không có lớp bảo vệ) đến IK10, tương ứng với 20 joules năng lượng va chạm, gần tương đương với khối lượng 5 kg rơi từ độ cao 40 cm. Trong thực tế, sự khác biệt giữa vỏ bọc IK07 và IK10 trong môi trường xây dựng hoặc cảng đông đúc là sự khác biệt giữa vỏ bọc sống sót sau cú va chạm từ mũ cứng hoặc dụng cụ và vỏ chịu được va đập trực tiếp từ thiết bị rơi.

Lựa chọn vật liệu thúc đẩy hiệu suất IK. Vỏ Polycarbonate (PC) có khả năng chống va đập và ổn định tia cực tím tuyệt vời nhưng có thể nhạy cảm với một số dung môi nhất định và có thể chuyển sang màu vàng khi tiếp xúc với tia cực tím kéo dài trong một số công thức. Polyester được gia cố bằng sợi thủy tinh (GRP) kết hợp khả năng chống va đập cao với khả năng kháng hóa chất và phổ biến trong các ứng dụng hàng hải và nhà máy hóa chất. Vỏ nhôm đúc cung cấp độ bền cơ học và khả năng tản nhiệt tuyệt vời nhưng tăng thêm trọng lượng và dễ bị ăn mòn điện nếu nối đất không đúng cách hoặc nếu sử dụng các kim loại khác nhau để làm ốc vít. Đối với các ứng dụng Hộp ổ cắm chống nước trong môi trường ven biển hoặc ngoài khơi, phần cứng bằng thép không gỉ và thân vỏ phi kim loại mang đến sự kết hợp tốt nhất giữa khả năng chống ăn mòn và độ bền cơ học.

Phương pháp lắp cũng ảnh hưởng đến tính toàn vẹn cơ học. Các hộp gắn trên bề mặt chỉ được cố định qua tấm phía sau của chúng sẽ dễ bị ảnh hưởng bởi lực đòn bẩy nếu cáp nặng bị kéo sang một bên — các điểm lắp chứ không phải vật liệu vỏ sẽ trở thành dạng hỏng hóc. Việc chỉ định các vỏ bọc có mặt bích lắp tích hợp và sử dụng ốc vít M8 hoặc lớn hơn vào nền rắn (không phải tấm thạch cao hoặc tấm mỏng) giúp cải thiện đáng kể khả năng phục hồi trong thế giới thực.

Cân bằng tải và phân pha trong ba pha Hộp kết hợp ổ cắm

Hộp kết hợp ổ cắm cung cấp nhiều ổ cắm một pha từ bộ thu ba pha yêu cầu phân bổ pha có chủ ý để tránh quá tải trung tính và mất cân bằng điện áp. Trong hệ thống ba pha cân bằng lý tưởng, dòng điện bằng nhau trên mỗi pha có nghĩa là dây dẫn trung tính mang dòng điện bằng không. Trong thực tế, các ổ cắm không được tải như nhau và dòng điện trung tính tạo ra có thể rất lớn - lên đến dòng điện đầy đủ trong điều kiện mất cân bằng nghiêm trọng. Điều này đặc biệt phù hợp trong việc phân phối điện tạm thời cho các sự kiện, công trường và sản xuất phim, nơi phụ tải không thể đoán trước và thường xuyên thay đổi.

Cách tiếp cận tiêu chuẩn cho hộp 9 ổ cắm là chỉ định ba ổ cắm trên mỗi pha theo kiểu xen kẽ (L1, L2, L3, L1, L2, L3, L1, L2, L3), được dán nhãn rõ ràng ở mỗi ổ cắm. Sau đó, người dùng được hướng dẫn phân phối tải công suất cao qua các pha. Đối với các địa điểm có cấu hình tải đã biết - chẳng hạn như dây chuyền sản xuất nơi các máy cụ thể hoạt động ở cường độ dòng điện đã biết - việc phân pha phải được tính toán trước và ghi lại trong lịch trình phân phối. Hộp ổ cắm công nghiệp phục vụ kết hợp các ổ cắm 16 A và 32 A nên chỉ định các ổ cắm 32 A nặng hơn cho các pha khác nhau để ngăn chặn tình huống chiếm ưu thế một pha.

Tải hài hòa là một yếu tố phức tạp. Nguồn điện ở chế độ chuyển mạch, bộ điều khiển tần số thay đổi và trình điều khiển LED tạo ra dòng điện hài bậc ba và dòng điện hài bậc ba khác. Không giống như dòng điện có tần số cơ bản cân bằng, sóng hài ba pha trong hệ thống ba pha bổ sung thêm trung tính thay vì triệt tiêu - một hiện tượng có thể tạo ra dòng trung tính vượt quá dòng pha ngay cả trong hệ thống lắp đặt "cân bằng" trên danh nghĩa. Đối với các hộp tổ hợp ổ cắm phục vụ nhiều thiết bị điện tử, dây trung tính phải có kích thước bằng 1,5× đến 2× tiết diện dây pha chứ không phải tỷ lệ 1:1 tiêu chuẩn.

Quản lý đầu vào cáp và giảm căng thẳng trong Hộp ổ cắm công nghiệp

Đầu vào cáp luôn không được xác định cụ thể khi mua sắm Hộp ổ cắm công nghiệp. Xếp hạng IP của vỏ chỉ được duy trì nếu các đầu vào cáp được bịt kín đúng cách, tuy nhiên, nhiều hệ thống lắp đặt sử dụng vòng đệm cao su thông thường hoặc để hở các vòng loại không sử dụng, ngay lập tức phá hỏng khả năng bảo vệ chống xâm nhập của chính hộp. Phương pháp đúng bao gồm các đệm cáp hệ mét hoặc ren PG được chọn cho đường kính ngoài của cáp thực tế, với thân đệm được vặn theo thông số kỹ thuật của nhà sản xuất để nén vòng đệm một cách đồng đều xung quanh vỏ cáp.

Giảm căng thẳng là một chức năng riêng biệt nhưng có liên quan. Bộ đệm cáp có lớp đệm IP không nhất thiết ngăn chặn lực căng dọc trục truyền đến các đầu cuối bên trong. Cáp điện nặng khi lắp đặt ngoài trời có thể bị chuyển động do gió, co nhiệt ở vùng khí hậu lạnh và lực kéo cơ học trong quá trình kết nối và ngắt kết nối thiết bị. Nếu không có khả năng giảm lực căng thích hợp — thông qua cơ cấu kẹp đệm hoặc qua kẹp cáp riêng biệt bên trong vỏ — tải theo chu kỳ sẽ được truyền trực tiếp đến các đầu vít, dần dần nới lỏng kết nối và tạo ra hiện tượng nóng điện trở ở đầu cuối. Đây là dạng hư hỏng được ghi lại trong thiết bị phân phối điện tạm thời tại các công trường xây dựng và các sự kiện ngoài trời nơi cáp thường xuyên được thay đổi vị trí.

Đối với Hộp phân phối ổ cắm công nghiệp ngoài trời có cáp vào từ đáy, hãy xem xét tác động bổ sung của khả năng thấm hút mao dẫn: nước chảy xuống vỏ cáp có thể bị hút vào bề mặt tiếp xúc của tuyến bằng hoạt động mao dẫn bất kể xếp hạng IP của tuyến nếu cáp đi vào từ phía trên hoặc ở một góc hơi hướng xuống dưới vào hộp. Việc chỉ định vòng nhỏ giọt — nơi cáp treo bên dưới điểm vào trước khi đi lên tuyến — là một phương pháp thực tế đơn giản giúp loại bỏ hoàn toàn cơ chế hỏng hóc này. Chúng tôi thiết kế các sản phẩm Hộp phân phối ổ cắm công nghiệp ngoài trời của mình với cấu hình đầu vào cáp vòng nhỏ giọt được tạo sẵn và các tùy chọn tấm đệm được đánh dấu rõ ràng để hỗ trợ lắp đặt chính xác tại hiện trường.

Phân phối điện tạm thời: Yêu cầu tuân thủ tại công trường đối với hộp ổ cắm công nghiệp

Việc phân phối điện tạm thời tại công trường xây dựng được quản lý bởi các tiêu chuẩn cụ thể ngoài các quy tắc điện công nghiệp chung — ở Châu Âu, áp dụng IEC 60364-7-704; ở Anh, BS 7375 và hướng dẫn liên quan trong BS EN 60439-4 bao gồm các tổ hợp phân phối tạm thời. Các tiêu chuẩn này áp đặt các yêu cầu đối với cấu hình Hộp ổ cắm công nghiệp vượt xa những gì hộp ổ cắm đa năng đáp ứng. Các yêu cầu chính thường bao gồm:

• Bảo vệ RCD bắt buộc trên tất cả các ổ cắm, có độ nhạy 30 mA cho ổ cắm lên đến 32 A cung cấp dụng cụ cầm tay cầm tay.
• IP44 tối thiểu cho tất cả các vỏ bọc được sử dụng ngoài trời hoặc ở những vị trí có mái che nhưng lộ thiên, đạt IP55 trở lên trong khu vực xử lý ẩm ướt hoặc gần các tia nước từ hoạt động bê tông và trát tường.
• Giảm điện áp thấp (110V CTE) nguồn cung cấp cho các dụng cụ điện cầm tay theo nhiều thông số kỹ thuật của Châu Âu và Vương quốc Anh, yêu cầu đầu ra biến áp nối đất ở giữa và ổ cắm IEC 60309 màu vàng đặc biệt để ngăn kết nối chéo với nguồn điện 230V.
• Bảo vệ quá dòng tại hoặc trước mỗi ổ cắm để hạn chế năng lượng lỗi và hư hỏng cáp trong trường hợp dụng cụ hoặc cáp bị hỏng.
• Kiểm tra và thử nghiệm thường xuyên lịch trình - thường là 3 tháng một lần đối với thiết bị tại công trường - có hồ sơ được lưu giữ và ngừng sử dụng thiết bị nếu nó không đạt các thử nghiệm về điện trở cách điện hoặc thời gian đáp ứng RCD.

Hộp ổ cắm chống nước dành cho mục đích sử dụng tại công trường xây dựng phải được xác minh theo tiêu chuẩn quốc gia hiện hành đối với quốc gia dự án vì các yêu cầu về cơ bản là khác nhau. Chiết Giang Mingtuo cung cấp tài liệu dành riêng cho dự án và hỗ trợ xác minh tuân thủ cho khách hàng mua thiết bị phân phối ổ cắm cho các hợp đồng xây dựng quốc tế.
