Hành vi dập tắt hồ quang trong Máy cắt chân không Khi có dòng điện sự cố cao

Bộ ngắt mạch chân không dựa vào bộ ngắt chân không kín để dập tắt hồ quang điện được tạo ra khi các tiếp điểm tách ra trong điều kiện tải hoặc lỗi. Không giống như các hệ thống gián đoạn dựa trên không khí hoặc khí, môi trường chân không chứa rất ít hạt có thể duy trì quá trình ion hóa. Khi các tiếp điểm mở ra, hồ quang hình thành trong thời gian ngắn sẽ nhanh chóng bị khuếch tán và tắt đi khi hơi kim loại ngưng tụ trên các bề mặt xung quanh. Đặc tính này cho phép máy cắt chân không ngắt dòng điện sự cố cao trong khi vẫn duy trì kích thước máy cắt nhỏ gọn.

Thời gian hồ quang bên trong bộ ngắt chân không thường được giới hạn trong một khoảng thời gian rất ngắn, thường nằm trong điểm 0 dòng điện đầu tiên của dạng sóng dòng điện xoay chiều. Bởi vì chân không ngăn chặn sự hình thành plasma liên tục nên hồ quang sẽ nhanh chóng sụp đổ khi dòng điện vượt qua điểm 0. Cơ chế này làm giảm đáng kể sự xói mòn tiếp xúc so với các công nghệ ngắt khác. Đối với các hệ thống phân phối trung áp có thể xảy ra hiện tượng ngắt mạch hoặc gián đoạn do lỗi thường xuyên, hoạt động này giúp duy trì hiệu suất điện ổn định trong các chu kỳ vận hành dài.

Các yếu tố cấu trúc ảnh hưởng đến hiệu suất gián đoạn hồ quang

• Hình dạng tiếp xúc ảnh hưởng đến sự xoay và phân bố hồ quang, ngăn ngừa hư hỏng do nhiệt tập trung trên một bề mặt.
• Vật liệu tiếp xúc đồng-bạc cải thiện độ dẫn điện trong khi vẫn duy trì khả năng chống xói mòn hồ quang.
• Việc bịt kín chân không chất lượng cao đảm bảo bộ ngắt duy trì độ bền điện môi ổn định trong suốt thời gian sử dụng.
• Đồng bộ hóa cơ học chính xác giữa cơ cấu vận hành và chuyển động của tiếp điểm đảm bảo tốc độ mở chính xác trong quá trình gián đoạn lỗi.

Các nhà sản xuất như Công ty TNHH Công nghệ Điện Chiết Giang Mingtuo tích hợp các nguyên tắc thiết kế này vào VCB sự phát triển. Bằng cách kết hợp chế tạo chính xác với nghiên cứu kỹ thuật, các công ty trong cụm sản xuất điện của Liushi có thể cung cấp các thiết bị ngắt có hiệu suất ổn định cho các hệ thống phân phối trung áp dùng trong cơ sở hạ tầng công nghiệp và thương mại.

Cơ chế vận hành cơ học và độ ổn định chuyển mạch

Cơ chế vận hành cơ học của máy cắt chân không ảnh hưởng trực tiếp đến tốc độ chuyển mạch, áp suất tiếp điểm và độ tin cậy vận hành. Khi cầu dao nhận được tín hiệu ngắt, năng lượng cơ học được lưu trữ trong cơ cấu vận hành sẽ giải phóng ngay lập tức, tách các tiếp điểm bên trong cầu dao chân không. Độ chính xác của chuyển động này là cần thiết vì ngay cả những thay đổi nhỏ về tốc độ mở hoặc áp suất tiếp xúc cũng có thể ảnh hưởng đến trạng thái hồ quang và khả năng gián đoạn tổng thể.

Trong mạng phân phối trung thế, Cầu dao VCB có thể hoạt động trong cả điều kiện lỗi và chu kỳ chuyển mạch thông thường. Đường dây cấp điện của trạm biến áp, nguồn cấp điện cho thiết bị công nghiệp và máy biến áp phân phối có thể yêu cầu vận hành chuyển mạch lặp đi lặp lại trong quá trình bảo trì hoặc quản lý phụ tải. Cơ chế vận hành ổn định đảm bảo thời gian cơ học nhất quán trong mỗi lần vận hành, giúp ngăn chặn sự mài mòn sớm của các bộ phận bên trong và duy trì hiệu suất bảo vệ có thể dự đoán được.

Các chỉ số hiệu suất quan trọng cho cơ chế vận hành

Cơ chế vận hành đáng tin cậy kết hợp với các tiếp điểm đồng-bạc và thiết kế bộ ngắt ổn định cho phép máy cắt chân không hiện đại duy trì hiệu suất chuyển mạch ổn định trong môi trường điện áp trung thế đòi hỏi khắt khe.

Điều khiển và giám sát thông minh trong hệ thống bảo vệ trung áp

Mạng lưới phân phối trung thế ngày càng tích hợp các công nghệ giám sát và tự động hóa kỹ thuật số. Máy cắt chân không có thể được trang bị các mô-đun điều khiển thông minh để thu thập dữ liệu vận hành, giám sát các thông số điện và truyền thông tin đến hệ thống điều khiển giám sát. Những khả năng này cho phép người vận hành phân tích tình trạng tải và nhanh chóng phát hiện hành vi bất thường về điện trước khi nó phát triển thành lỗi hệ thống.

Trong các trạm biến áp, nhà máy công nghiệp và mạng lưới phân phối thương mại, việc giám sát thông minh giúp các đội bảo trì hiểu được tần suất hoạt động của máy cắt, dòng điện sự cố phát triển như thế nào và liệu hiệu suất chuyển mạch có còn nằm trong giới hạn dự kiến ​​hay không. Thông tin này hỗ trợ các chiến lược bảo trì dự đoán giúp giảm thời gian ngừng hoạt động của thiết bị ngoài dự kiến ​​và cải thiện độ ổn định chung của hệ thống điện.

Ưu điểm hoạt động của thông minh Máy cắt chân không s

• Giám sát thời gian thực về trạng thái hiện tại và hoạt động giúp cải thiện khả năng hiển thị hệ thống cho người vận hành cơ sở.
• Chức năng ghi lỗi giúp đơn giản hóa việc khắc phục sự cố sau các sự kiện đoản mạch hoặc quá tải.
• Khả năng điều khiển từ xa cho phép các hoạt động chuyển mạch được thực hiện một cách an toàn từ phòng điều khiển.
• Tích hợp với lưới điện thông minh hoặc nền tảng quản lý năng lượng hỗ trợ kiểm soát hệ thống phân phối tiên tiến.

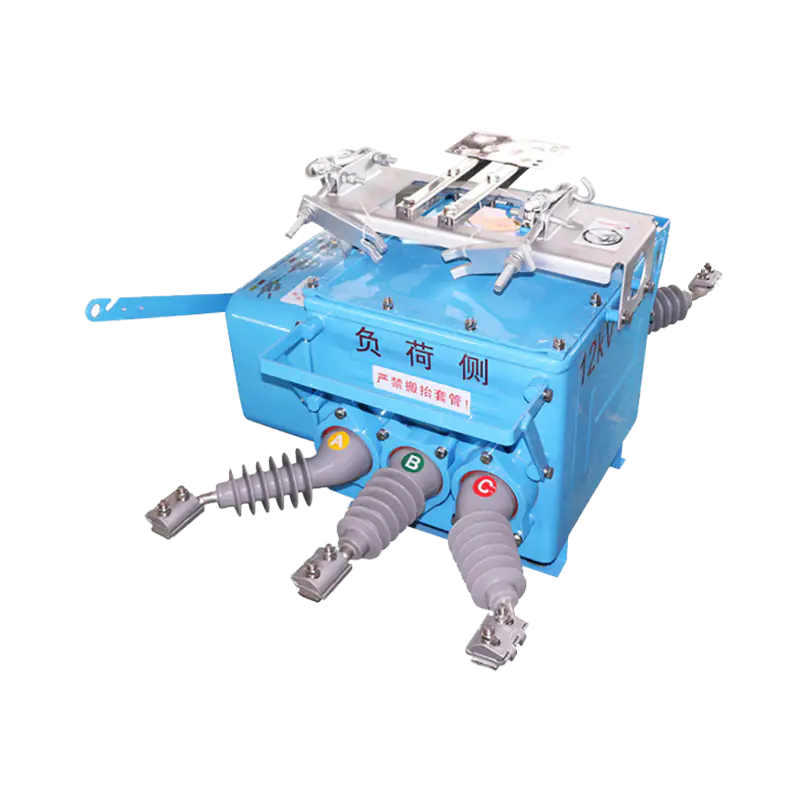

Bộ ngắt mạch chân không MingTuo được thiết kế để hỗ trợ các yêu cầu vận hành hiện đại này trong cả hệ thống phân phối trung thế trong nhà và ngoài trời. Với công nghệ dập hồ quang chân không, các tiếp điểm đồng-bạc bền bỉ và các tùy chọn điều khiển thông minh, những cầu dao này cách ly các lỗi nhanh chóng trong khi vẫn duy trì hoạt động ổn định của hệ thống. Chiết Giang Mingtuo Electrical Technology Co., Ltd. tập trung vào phát triển và sản xuất các thiết bị bảo vệ mạch đáng tin cậy, kết hợp chuyên môn kỹ thuật với chuỗi công nghiệp điện lâu đời của Liushi để cung cấp các giải pháp đáng tin cậy cho các trạm biến áp, nhà máy công nghiệp, tòa nhà thương mại và mạng lưới phân phối điện ngoài trời.
