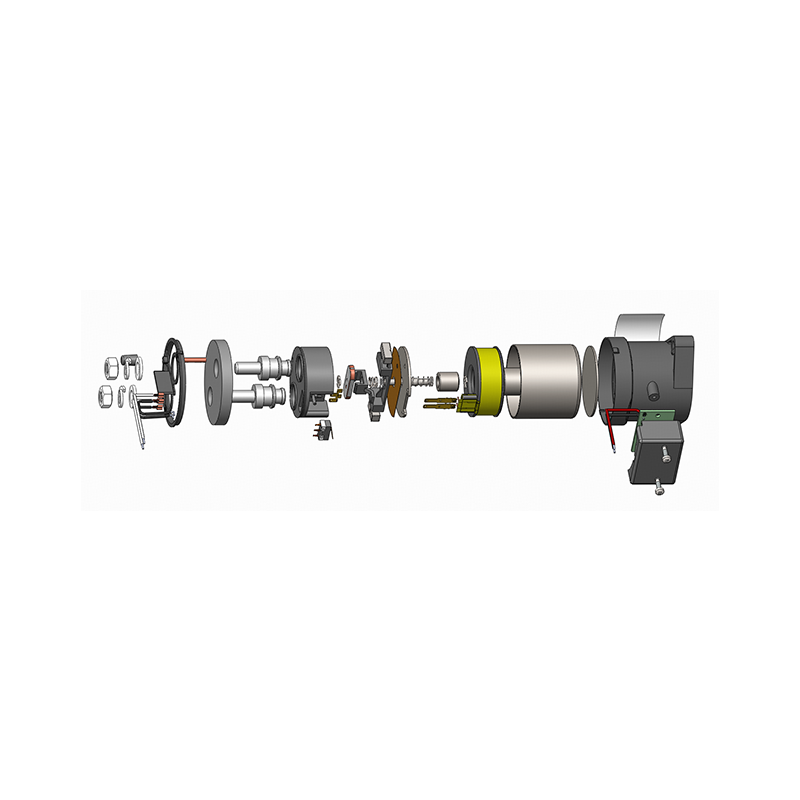

Nguyên lý làm việc của contactor DC ADH300DE dựa trên hiệu ứng điện từ. Khi điện áp định mức (10-36V DC) được cấp vào cuộn dây (cực A1/A2), cuộn dây sẽ tạo ra lực điện từ, điều khiển động cơ bên trong.
lõi sắt di chuyển để ăn khớp với lõi sắt đứng yên, từ đó dẫn động tiếp điểm chính (tiếp điểm thường mở 1NO) đóng và nối mạch chính. Khi cuộn dây mất điện thì lực điện từ cũng biến mất. Dưới
tác động của lò xo phản lực (hoặc lực từ vĩnh cửu), lõi sắt chuyển động quay trở lại, tiếp điểm chính nhanh chóng ngắt, cắt đứt mạch điện. Khí trơ tích hợp (chủ yếu là nitơ) có thể nhanh chóng làm mát và dập tắt hồ quang
khi liên lạc bị ngắt kết nối, bảo vệ liên lạc. Một số model (như loại cuộn dây E, W, D) còn được tích hợp mạch tiết kiệm năng lượng giúp giảm điện năng tiêu thụ của cuộn dây sau khi được kéo vào.
Chất lượng và độ tin cậy của công tắc tơ ADH300DE DC đến từ nhiều đảm bảo: nó được bịt kín bằng nhựa epoxy và chứa đầy khí trơ để ngăn chặn cơ bản sự rò rỉ hồ quang và quá trình oxy hóa tiếp điểm, đảm bảo độ an toàn cao (không cháy, không nổ) và ổn định điện trở tiếp xúc thấp. Sản phẩm có tuổi thọ điện tuyệt vời (chẳng hạn như bật tắt 1000VDC/300A 10000 lần) và khả năng chịu quá tải mạnh (chẳng hạn như chịu được dòng điện tức thời 6000A), với tuổi thọ cơ học lên tới 200000 lần. Phạm vi nhiệt độ làm việc của nó rộng (-40oC ~ 85oC), và nó có thể chống rung và va đập, thích ứng với môi trường khắc nghiệt. Sản phẩm này đã vượt qua các chứng nhận an toàn như CE, CCC, TUV, v.v. và tuân thủ nhiều tiêu chuẩn điện quốc tế và quốc gia, mang lại sự chứng thực chất lượng đáng tin cậy cho các ứng dụng.
Thiết kế bịt kín an toàn cao: Chất bịt kín bằng nhựa epoxy có độ bền cao đảm bảo sản phẩm không có nguy cơ rò rỉ hồ quang trong suốt vòng đời, đạt mức độ an toàn cao không cháy nổ.
Bảo vệ tiếp xúc tuyệt vời: Bên trong chứa đầy khí trơ, cải thiện đáng kể khả năng dập tắt hồ quang, ngăn ngừa cơ bản quá trình oxy hóa và cháy tiếp xúc, đảm bảo điện trở tiếp xúc thấp ổn định lâu dài và độ bền điện cao.
Khả năng mang và cắt dòng mạnh mẽ: Hỗ trợ mang dòng liên tục trong thời gian dài 300A, với khả năng cắt tối đa 2000A (320VDC), có khả năng chịu được dòng ngắn mạch tức thời lên đến 6000A, độ tin cậy cao.
Độ tin cậy cách điện và chịu được điện áp cao: Điện trở cách điện đạt 100M Ω và điện áp chịu được giữa tiếp điểm và cuộn dây là 4kV, mang lại khả năng cách ly điện và đảm bảo an toàn tuyệt vời.
Cài đặt linh hoạt và tiêu thụ điện năng thấp: Cung cấp hai phương pháp cài đặt, phía dưới và bên cạnh, đồng thời có thể chọn có bao gồm các tiếp điểm phụ (1NO/1NC) để thích ứng với các bố cục không gian khác nhau hay không. Công suất khởi động của cuộn dây là 40W và mức tiêu thụ năng lượng duy trì là 3,5W (loại tiết kiệm năng lượng), mức tiêu thụ năng lượng thấp.
Chịu được môi trường toàn diện: dải nhiệt độ rộng, chống rung, chống va đập, chống ẩm và chịu nhiệt, có khả năng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
Tuân thủ và chứng nhận hoàn chỉnh: Đáp ứng nhiều tiêu chuẩn điện và chỉ thị về môi trường trong nước và quốc tế, đồng thời đã đạt được các chứng nhận tiếp cận thị trường quan trọng như CE, CCC, TUV, v.v., tạo điều kiện quảng bá sản phẩm của khách hàng trên toàn cầu.
-

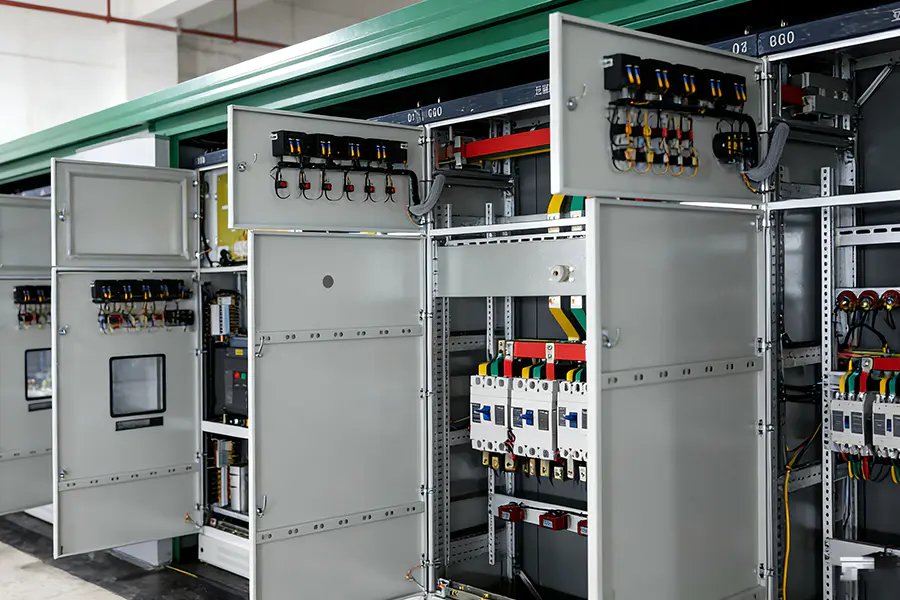

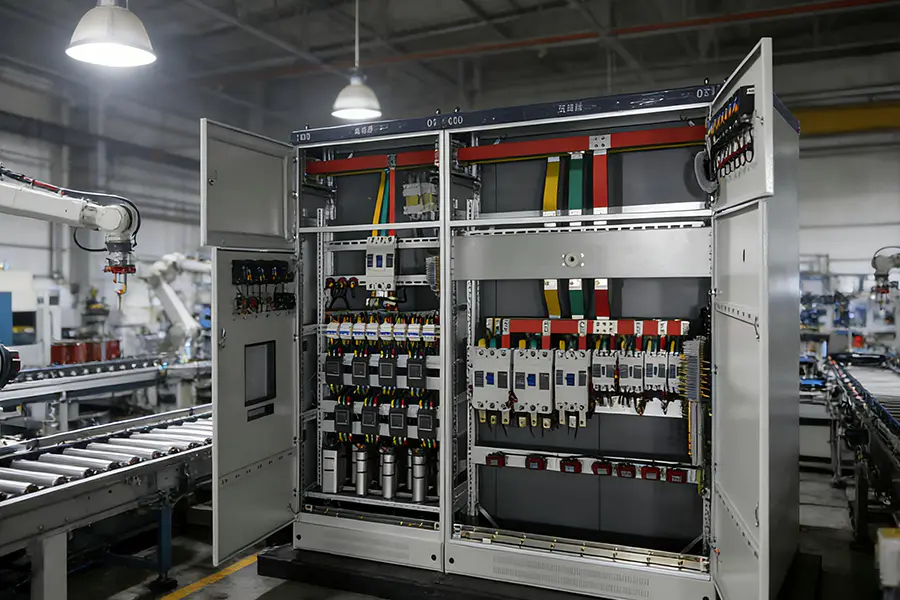

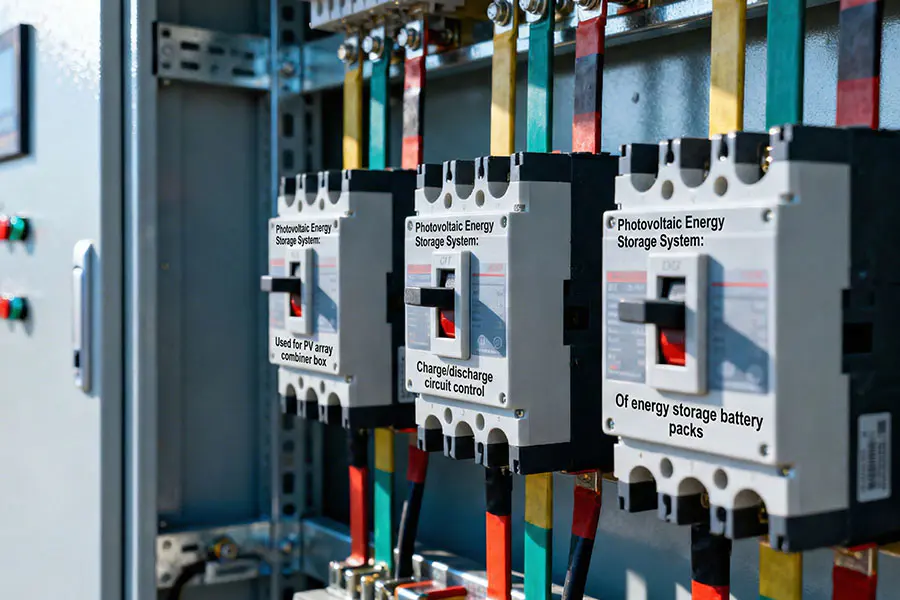

Project Cases
-

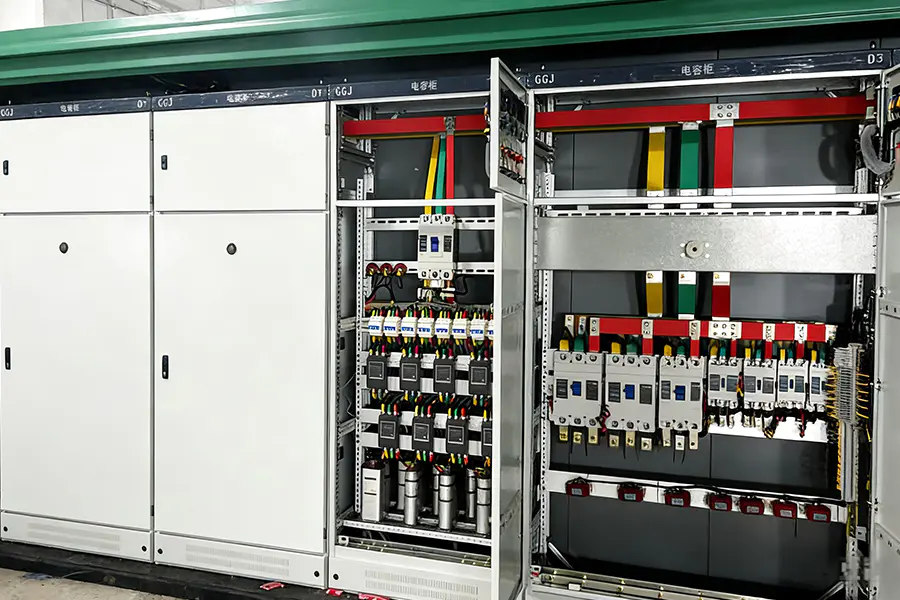

Project Cases
-
