Nhà cung cấp máy cắt chân không 12kV cho tủ điện
Trang chủ / Sản phẩm / Máy cắt chân không / Máy cắt chân không trong nhà / Máy cắt chân không trong nhà điện áp trung thế VS1 12kV 1250A cho thiết bị đóng cắt MV
- High Voltage Vacuum Circuit Breaker

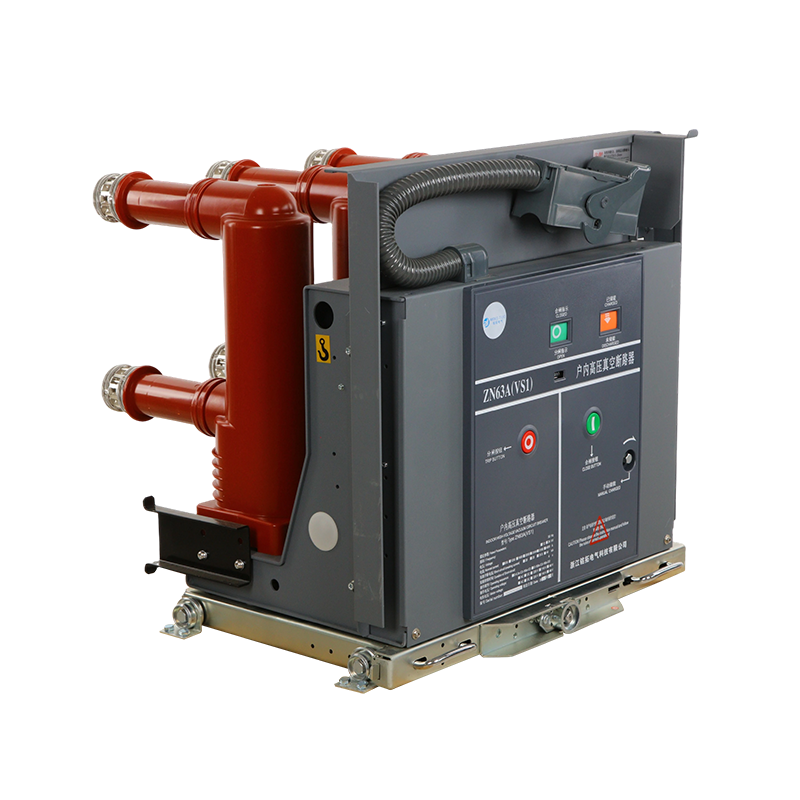

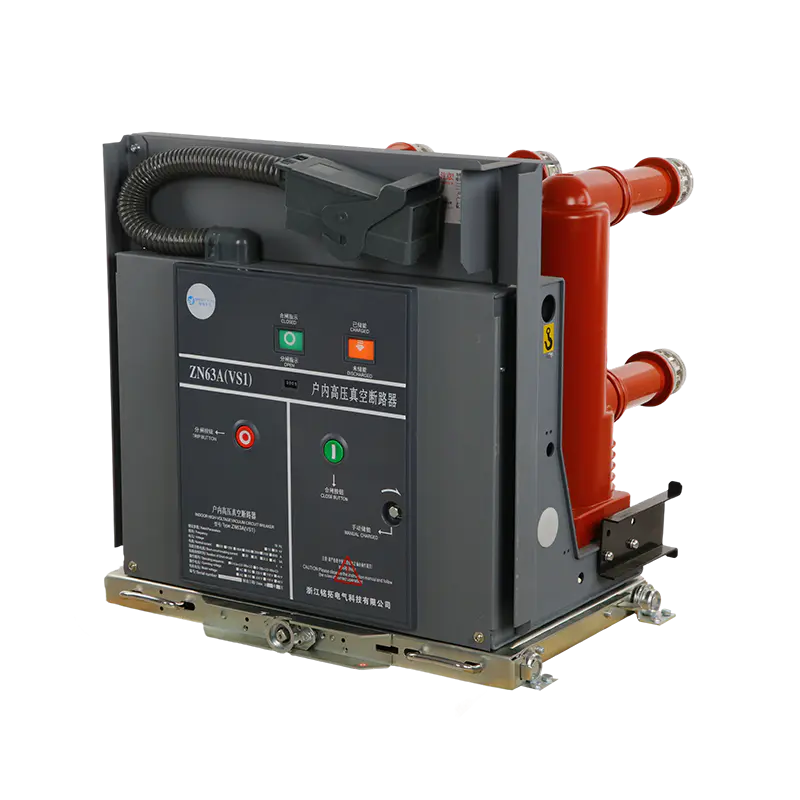

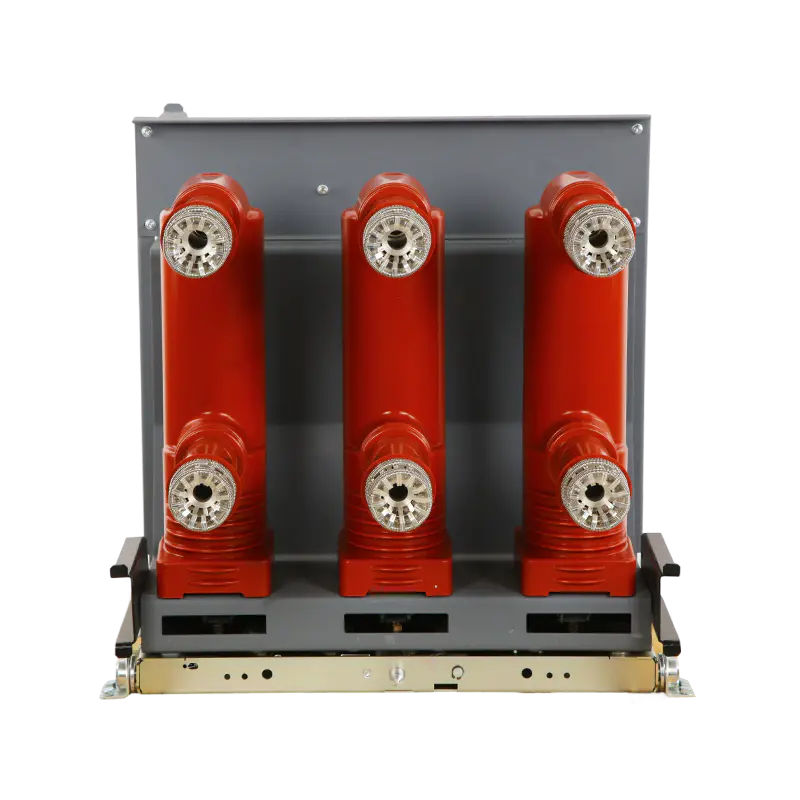

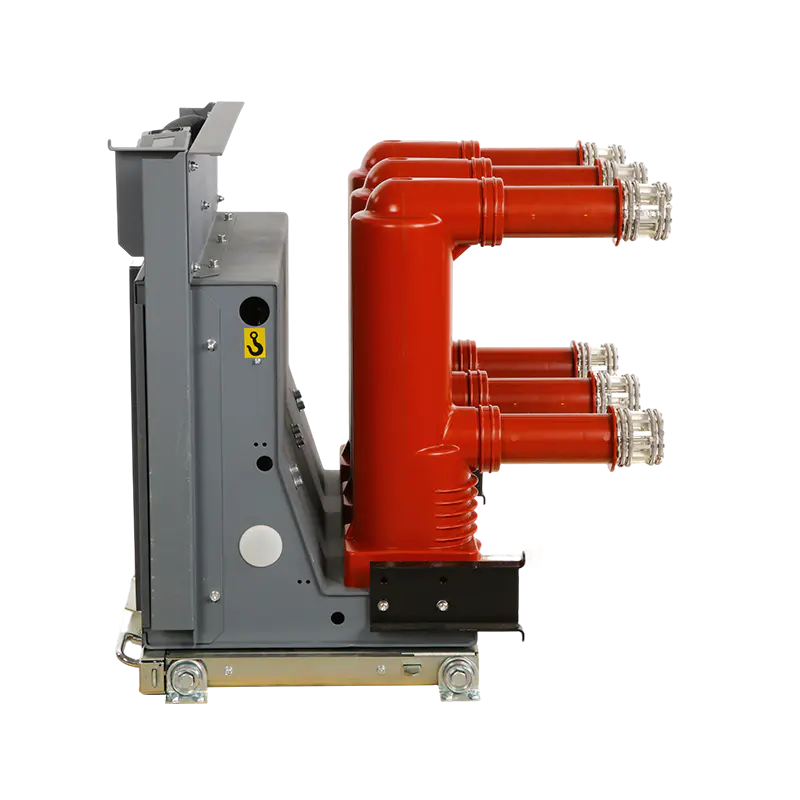

- VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
- VCB Composition
Trong điều kiện hoạt động bình thường, các tiếp điểm chính của máy cắt vẫn đóng, cho phép dòng điện chạy liên tục. Trong trường hợp quá tải hoặc ngắn mạch, cơ chế ngắt nhiệt hoặc từ tính sẽ kích hoạt. Cơ cấu lò xo đảm bảo tách tiếp điểm nhanh chóng, tạo ra hồ quang điện có kiểm soát. Hồ quang này ngay lập tức được dẫn vào thiết bị ngắt chân không, nơi nó được làm mát, phân chia và dập tắt. Quá trình này cô lập phần bị lỗi, bảo vệ thiết bị hạ lưu và ngăn ngừa hư hỏng cho toàn bộ hệ thống. Kết quả là giải quyết lỗi nhanh chóng, vận hành an toàn và yêu cầu bảo trì tối thiểu.
 |  |
Phụ kiện sản phẩm
Insulating Cylinder
Main Product
Moving Contact
Flexible Connection
Touch And Touch Arm Cover
Bearer Supporting Bracket
Insulating Cylinder
Vaccum Tube
Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Power transmission successful
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
| Không | Mục | Đơn vị | Đếm giá trị |
| 1 | Điện áp định mức | - | 12 24 35 |
| 2 | Điện áp định mức (short-term frequency tolerance 1min) | kV | 42 |
| 3 | Điện áp định mức tolerance lightning shocks peak | - | 75 |
| 4 | Tần số định mức | Hz | 50 |
| 5 | Đánh giá hiện tại | A | 630、1250 |
| 630,1250,1600,2000,2500,3150 | |||
| 1250,1600,2000,2500,3150,4000 | |||
| 6 | Dòng điện ngắn mạch định mức | kA | 25/20, 31,5, 40 |
| 7 | Điện áp định mức short tolerance | kA | 25/20, 31,5, 40 |
| 8 | Xếp hạng thời gian ngắn | s | 4 |
| 9 | Đánh giá hiện tại peak tolerance | kA | 50/63,80,100 |
| 10 | Dòng ngắn mạch định mức đóng | kA | 50/63,80,100 |
| 11 | Dung sai điện áp tần số mạch thứ cấp 1 phút) | V | 2000 |
| 12 | Dòng điện hở mạch định mức của tụ điện đơn trở lại | A | 630/400 (40kA 800/400) |
| 13 | Tụ điện định mức đặt dòng đóng | kA | 12,5 (tần số không lớn hơn 1000Hz) |
| 14 | Thời gian phanh (điện áp định mức) | cô | 50 |
| 15 | Thời gian nạp (điện áp định mức) | cô | 100 |
| 16 | Tuổi thọ cơ khí | - | 20000 |
| 17 | Đánh giá hiện tại open circuit times (life) | Chuyển đổi | 20000 |
| 18 | Mạch hở dòng ngắn mạch định mức | - | 50(40kA<30) |
| 19 | Tiếp xúc động và tĩnh cho phép độ dày mài mòn | mm | 3 |
| 20 | Bộ cấp điện áp hoạt động định mức | - | - |
| 21 | Điện áp định mức break-brake operations | V | AC110/220 DC110/220 |
| 22 | Điện áp định mức động cơ lưu trữ | - | - |
| 23 | Đánh giá công suất động cơ lưu trữ | W | 70 |
| 24 | Thời gian lưu trữ | s | 10 |
| 25 | Khoảng cách mở liên hệ | mm | 11 ± 1 |
| 26 | Siêu chuyến đi | - | 3,5 ± 0,5 |
| 27 | Đóng thời gian trả lại liên hệ | cô | 240(A<3) |
| 28 | Điểm ba giai đoạn, kết thúc ở các giai đoạn khác nhau của tình dục | - | 2 |
| 29 | Tốc độ cổng trung bình (tách tiếp xúc-6mm) | m/s | 0,9–1,2 |
| 30 | Tốc độ đóng trung bình (đóng tiếp điểm 6 mm) | m/s | 0,5–0,8 |
| 31 | Điện trở mạch điện hàng đầu | μΩ | 50(630a)、≤45(1250A) 35(1600–2000A), 250(2400) |
| 32 | Áp suất tiếp xúc của bộ tiếp xúc contactor | N | 2000±200(2000A), 2400±200(25kA) 3100±200(31.5kA), 4250±250(40kA) |
| 33 | Trình tự vận hành định mức | - | Điểm - 0,3 giây - và điểm Những năm 180 - và - |
