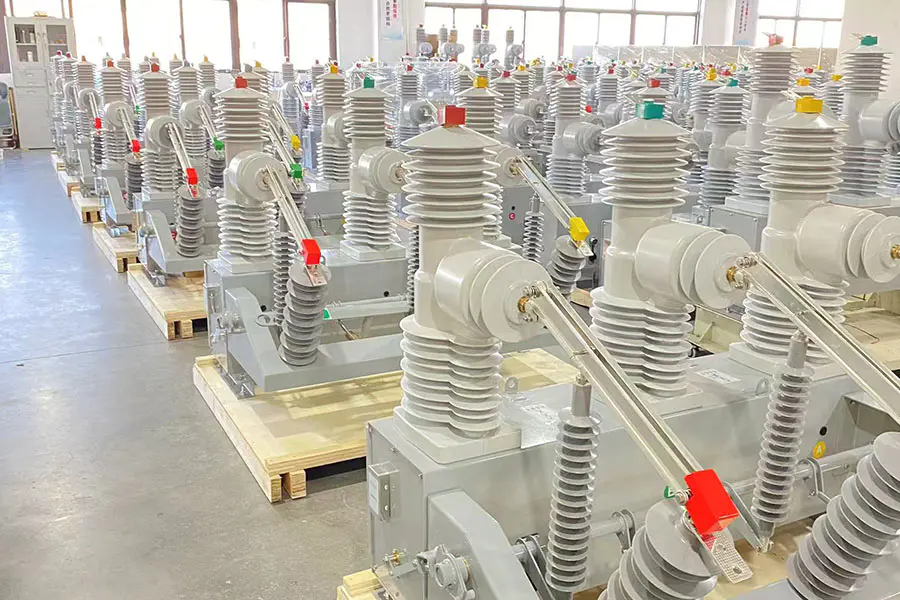

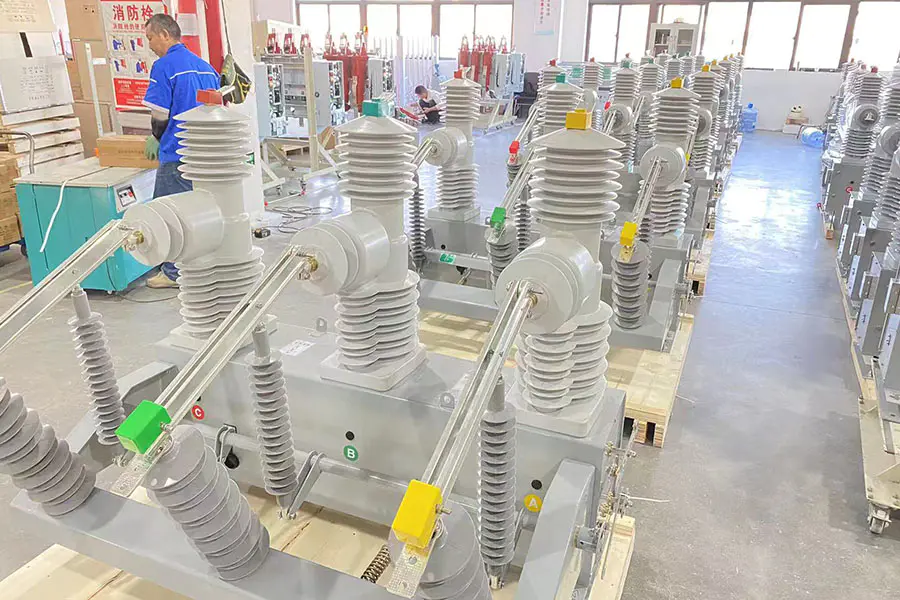

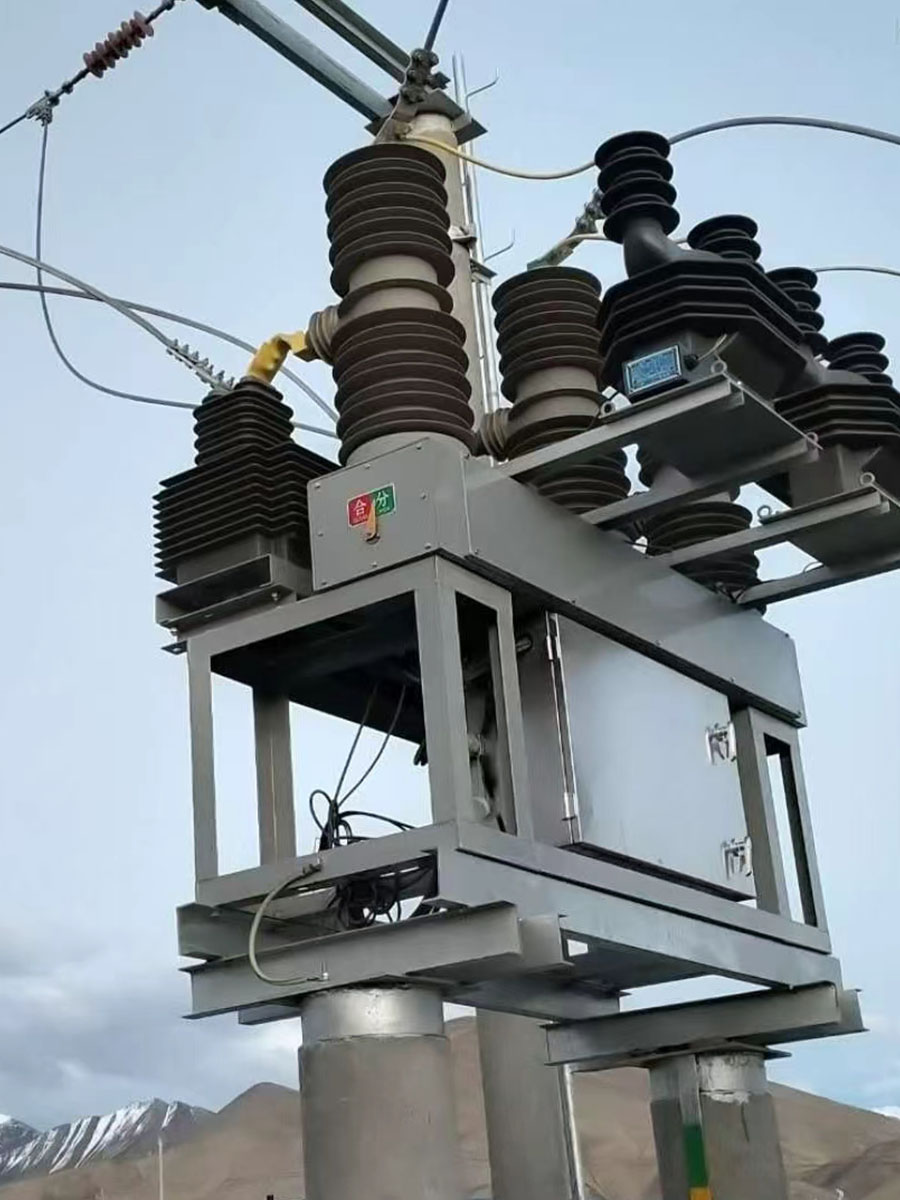

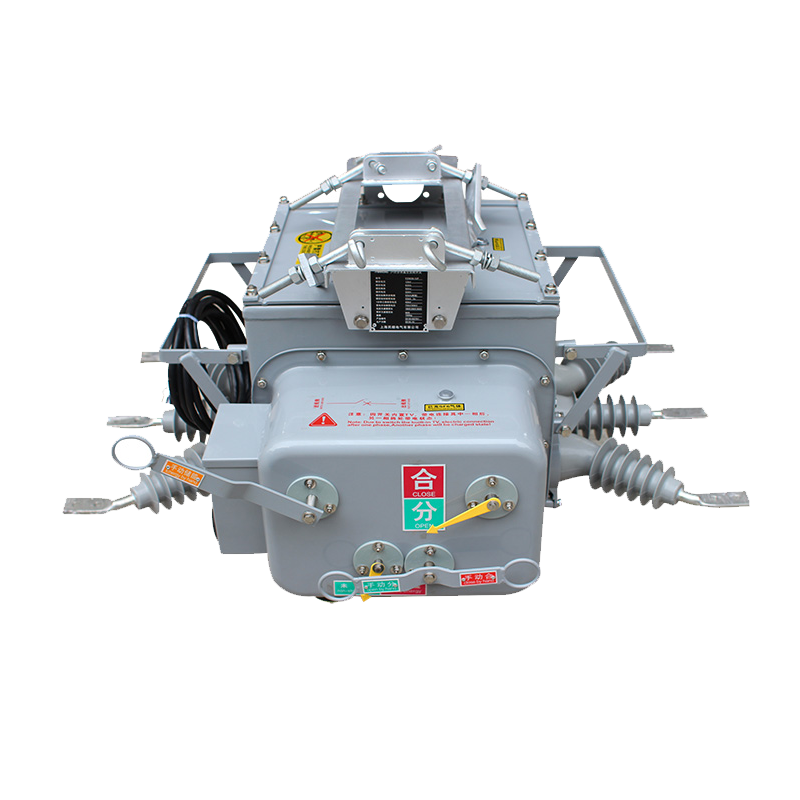

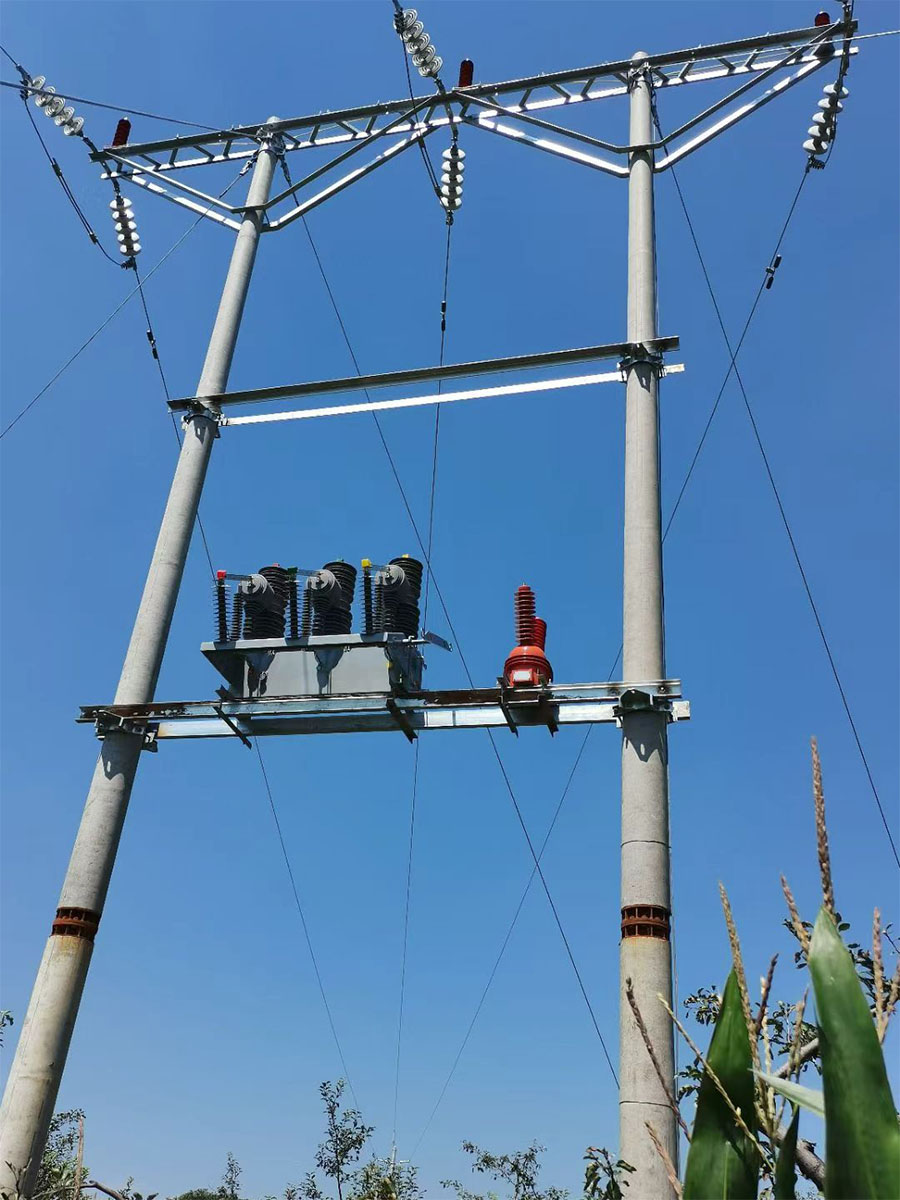

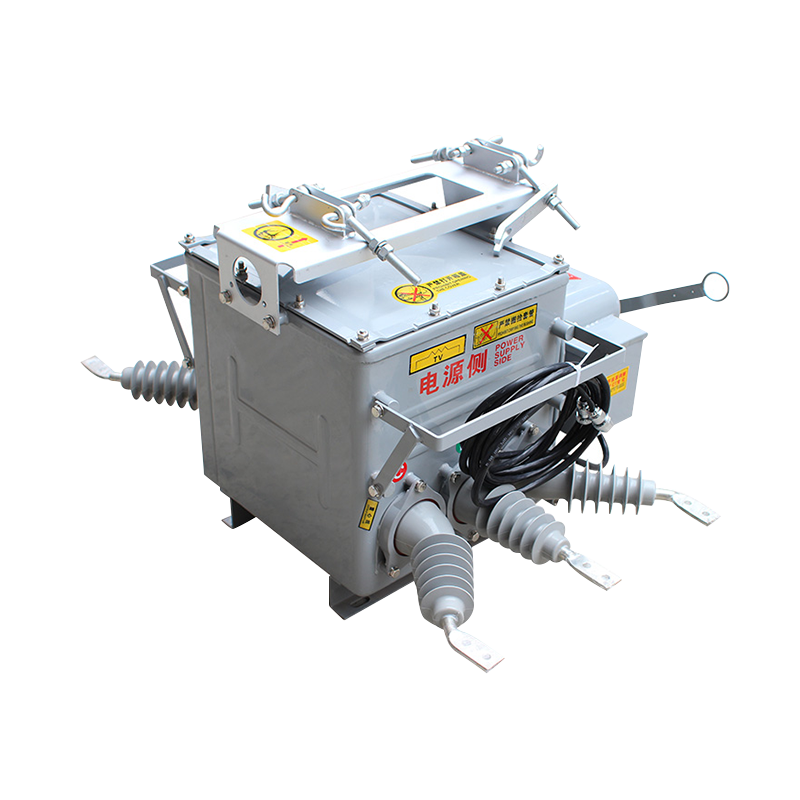

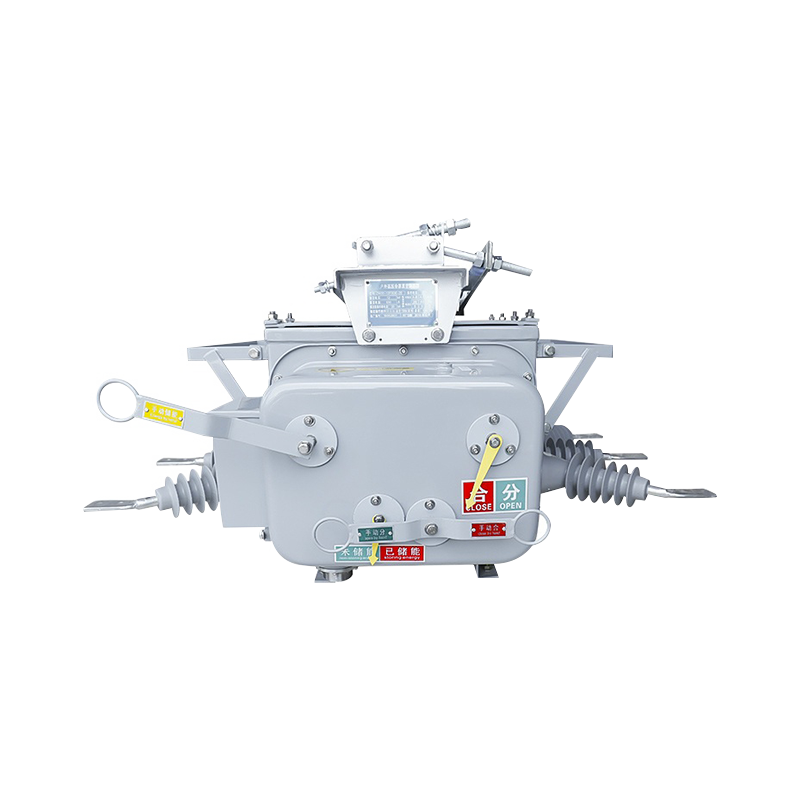

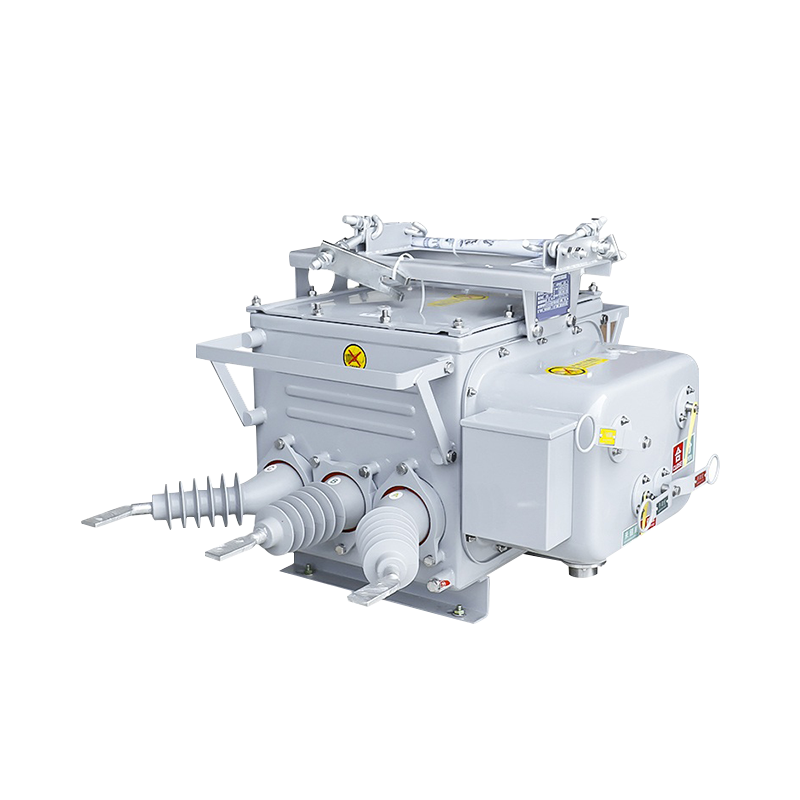

Máy cắt chân không ngoài trời ZW20 để phân phối điện áp trung thế gắn trên cực

Bộ ngắt mạch này là một thiết bị phân phối điện thông minh ngoài trời tích hợp, chủ yếu được chia thành ba phần:

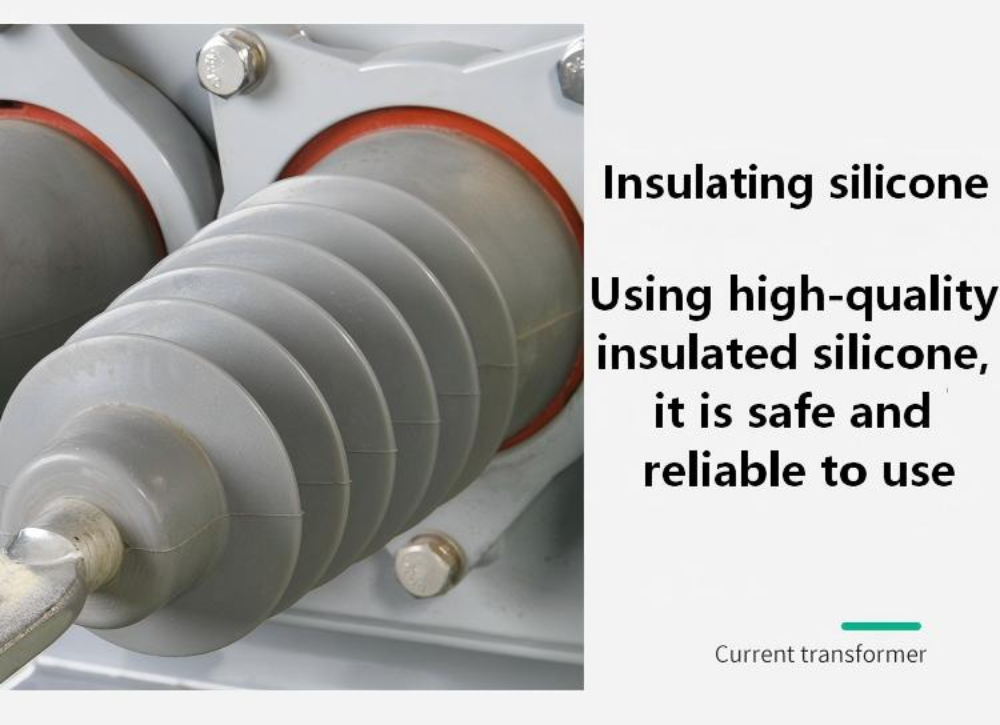

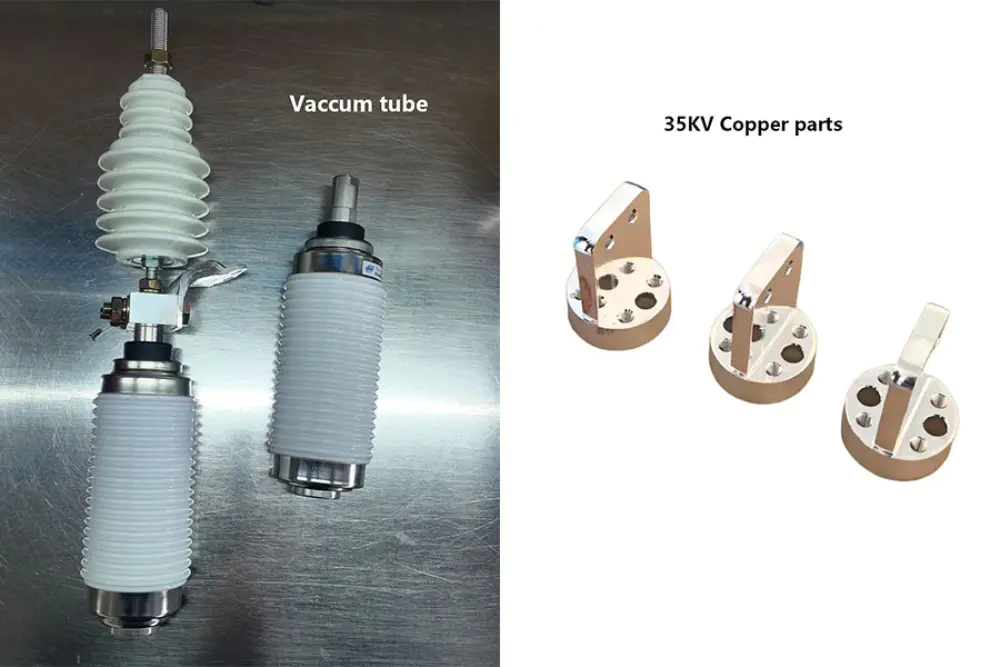

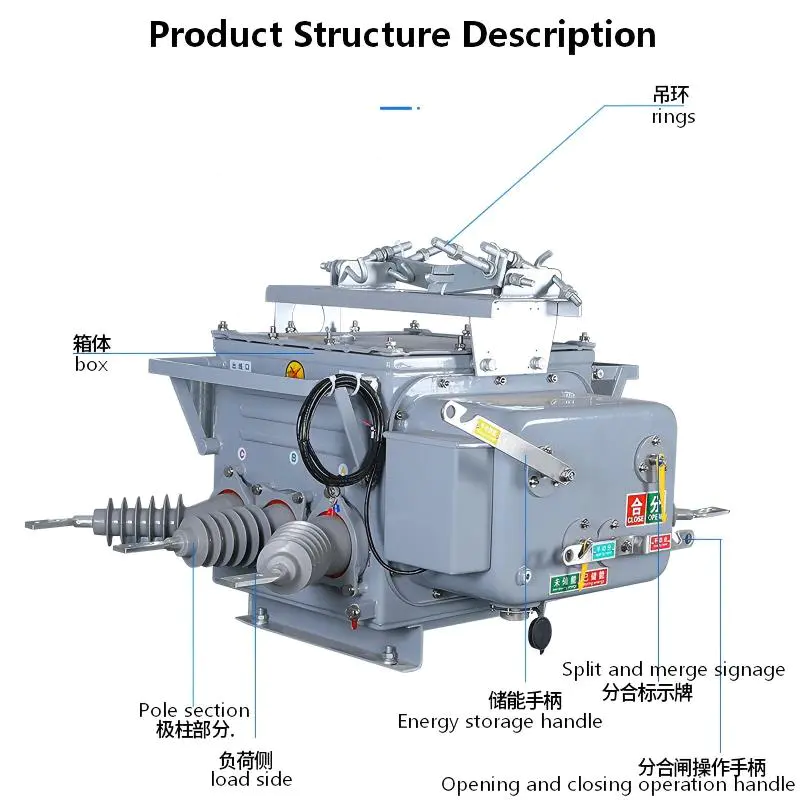

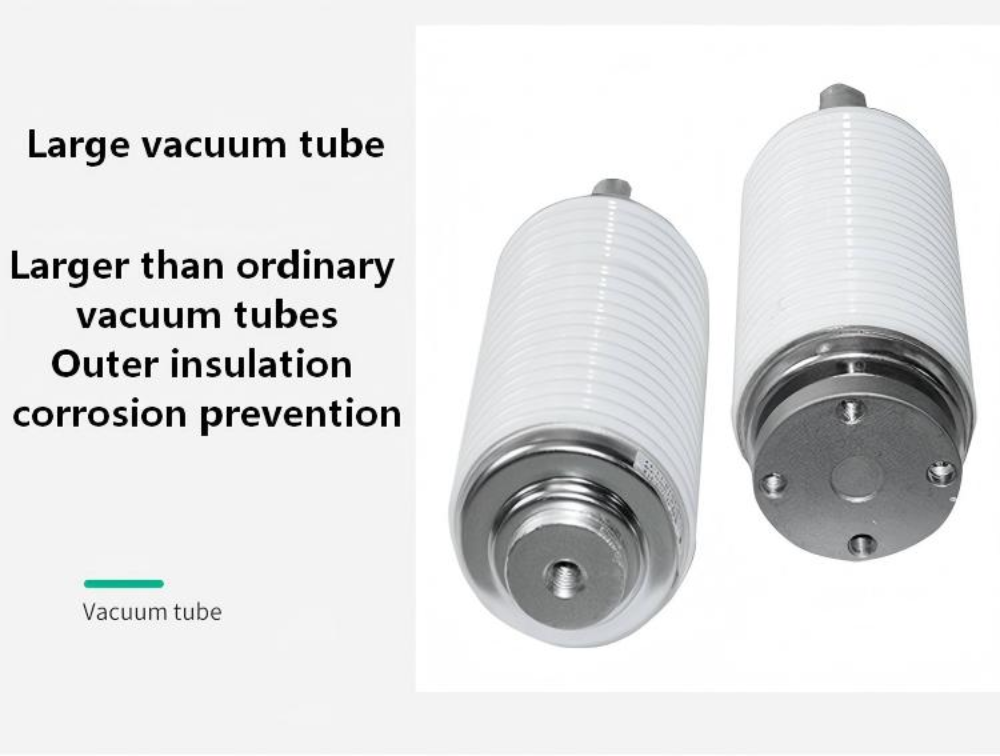

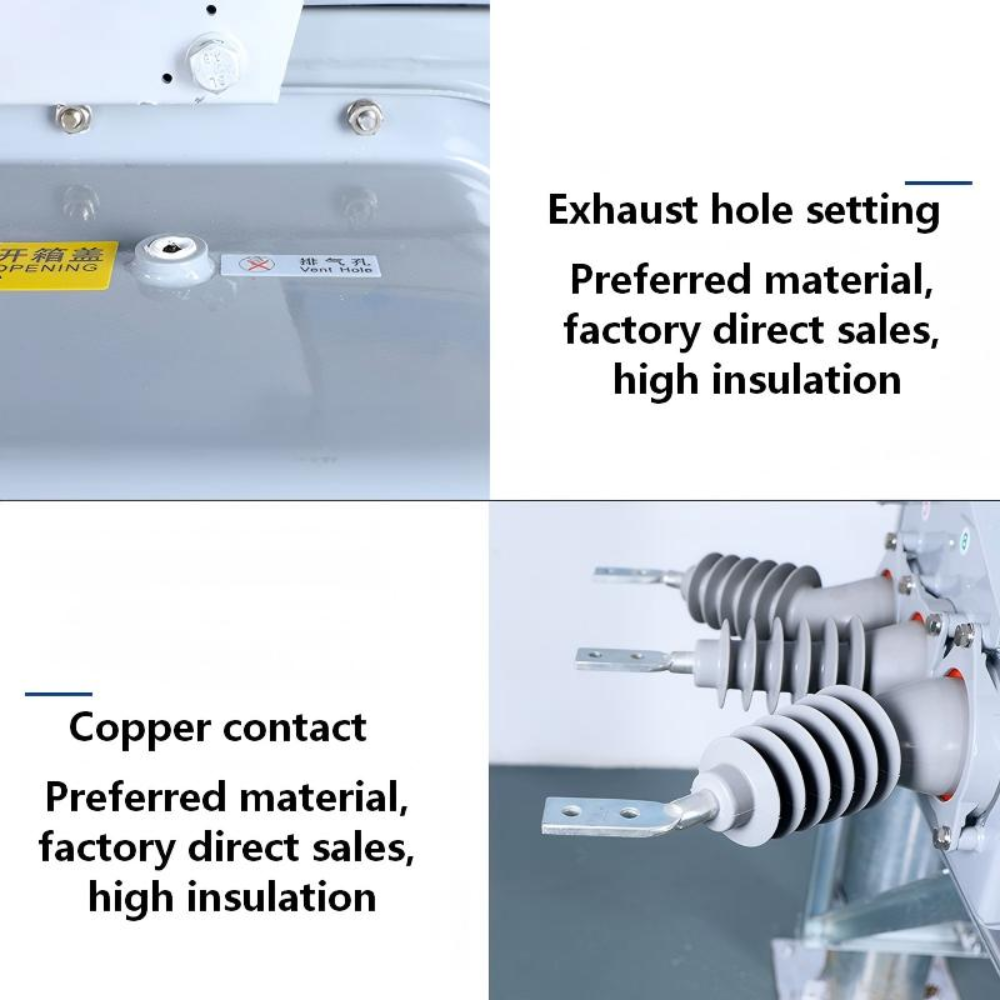

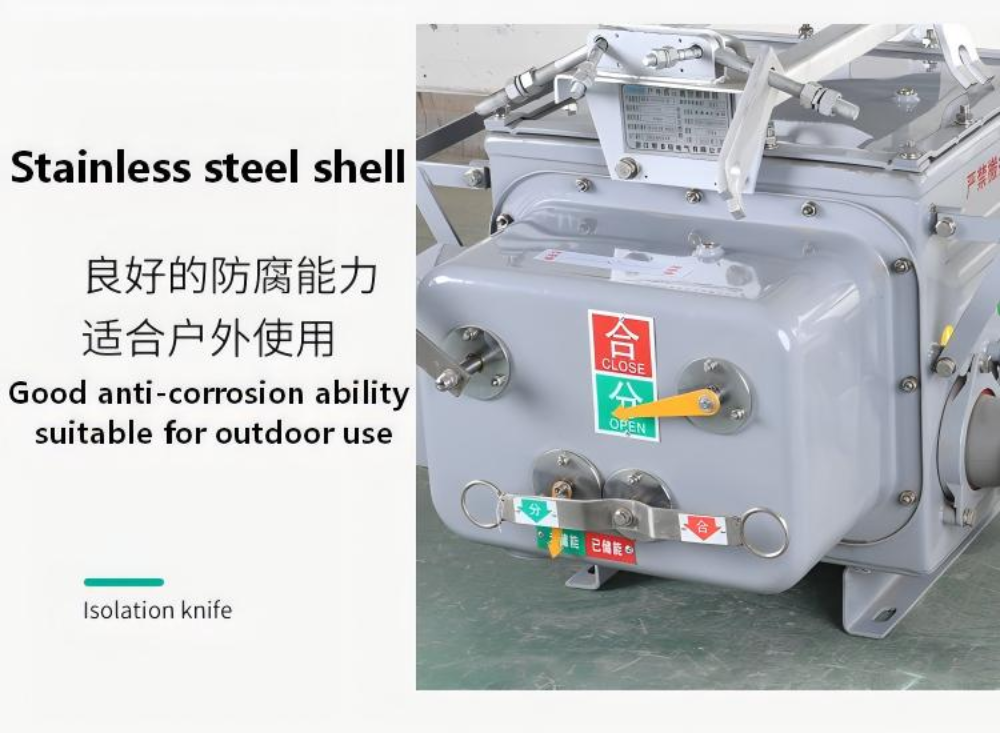

Thân cầu dao: Đây là phần cốt lõi của thiết bị. Mạch dẫn điện được kết nối chính xác với buồng dập hồ quang chân không thông qua các bộ phận như cực dẫn vào và ra, kẹp dẫn điện, v.v., để đạt được khả năng bật/tắt dòng điện. Về khả năng cách nhiệt và bịt kín, thiết kế rất tinh tế: thanh dẫn điện được làm bằng nhựa epoxy và các vật liệu khác được đúc tổng thể để đảm bảo hiệu suất cách nhiệt bên ngoài tuyệt vời; Đồng thời, vỏ áp dụng công nghệ bịt kín hoàn thiện và các bộ phận bịt kín như vòng "O" để đảm bảo độ kín khí tổng thể tốt.

Cơ chế vận hành: Cơ cấu này có các chức năng toàn diện, hỗ trợ lưu trữ năng lượng điện và đóng/mở, đồng thời vẫn giữ chức năng khẩn cấp khi vận hành bằng tay. Nó tích hợp nhiều bộ phận như lò xo đóng, hệ thống lưu trữ năng lượng, thiết bị nhả, cuộn dây đóng mở, công tắc phụ trợ và là "trung tâm điều khiển" điều khiển hoạt động chính xác của cầu dao.

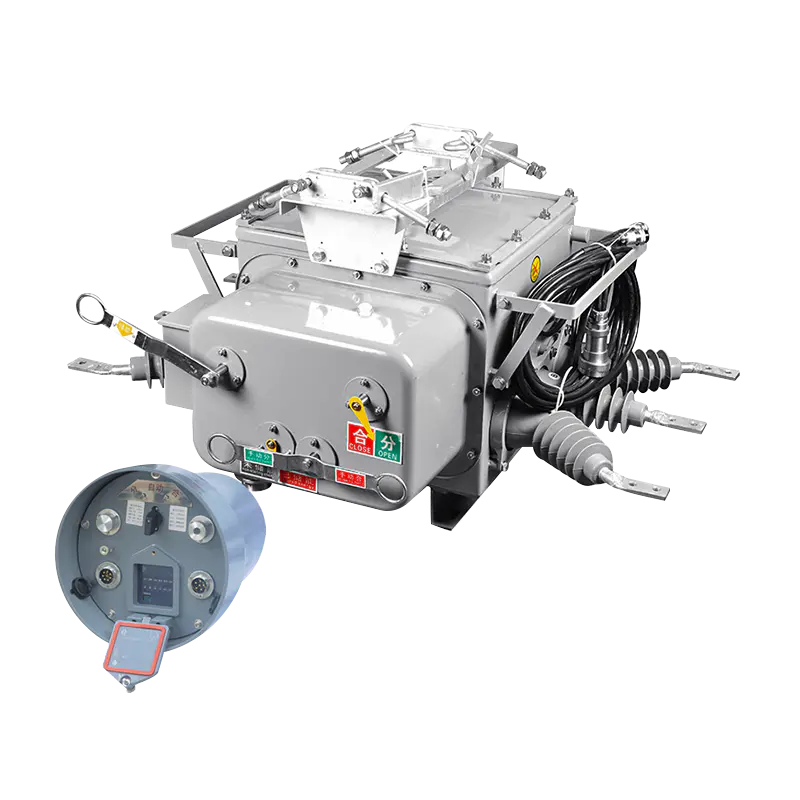

Thành phần bộ hoàn chỉnh: Toàn bộ bộ cầu dao chân không ranh giới không phải là một thiết bị duy nhất mà là một hệ thống. Nó chủ yếu bao gồm bộ ngắt mạch chân không ZW20A-12, kết hợp với bộ điều khiển thông minh FDR-02 hoặc CH-40 để phán đoán logic và được bổ sung máy biến điện áp (JDZW-10) để cung cấp tín hiệu, tạo thành một giải pháp hoàn chỉnh không cần bảo trì.

Giá trị cốt lõi của thiết bị này nằm ở khả năng xử lý lỗi thông minh và tự động, chủ yếu đạt được ba chức năng chính:

Tự động cách ly ngắn mạch pha này sang pha khác: Khi xảy ra ngắn mạch pha này sang pha khác trên đường dây nhánh của người dùng, nó có thể nhanh chóng ngắt trước hành động bảo vệ của trạm biến áp cấp cao hơn và duy trì trạng thái khóa, hạn chế nghiêm ngặt sự cố đối với phía người dùng và tránh ảnh hưởng đến lưới điện chính và những người dùng khác.

Tự động loại bỏ lỗi nối đất một pha: Đối với các lỗi nối đất một pha xảy ra ở phía người dùng cũng có thể chủ động tự động ngắt và loại bỏ lỗi. Quá trình này diễn ra rất nhanh, khiến trạm biến áp cấp cao hơn và những người dùng khác trên cùng đường dây gần như không thể nhận thấy, cải thiện đáng kể độ tin cậy cung cấp điện và trải nghiệm của người dùng.

Nhanh chóng xác định điểm lỗi: Sau khi thực hiện hành động, nó có thể chủ động báo cáo thông tin lỗi. Nhân viên bảo trì có thể sử dụng thiết bị chuyên dụng (như máy tính cầm tay) để đọc nhanh dữ liệu tại chỗ, xác định chính xác nguyên nhân lỗi và người dùng có trách nhiệm, từ đó giảm đáng kể thời gian khắc phục sự cố và khôi phục nguồn điện.
