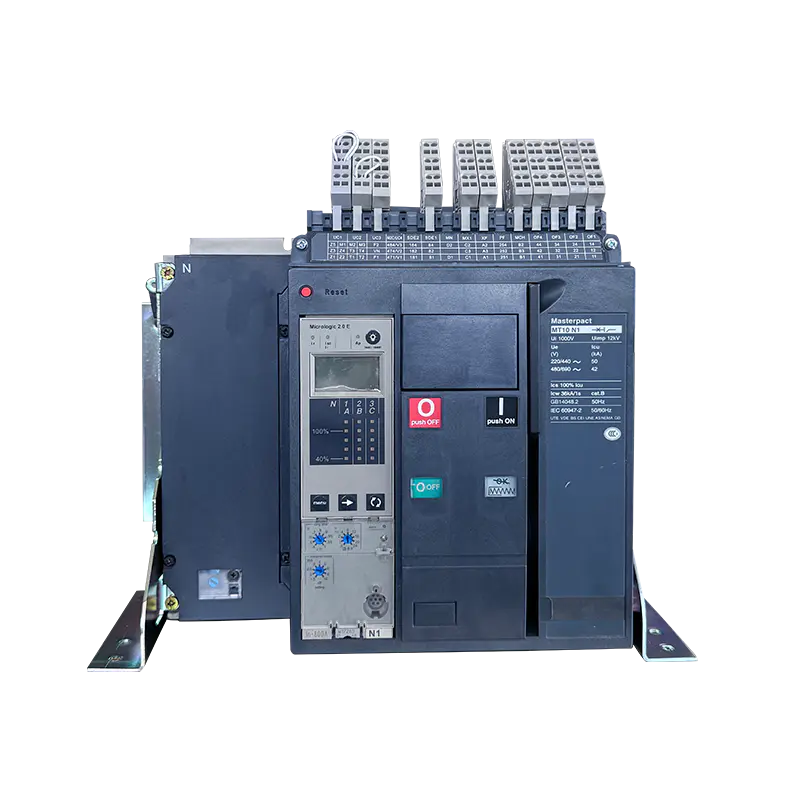

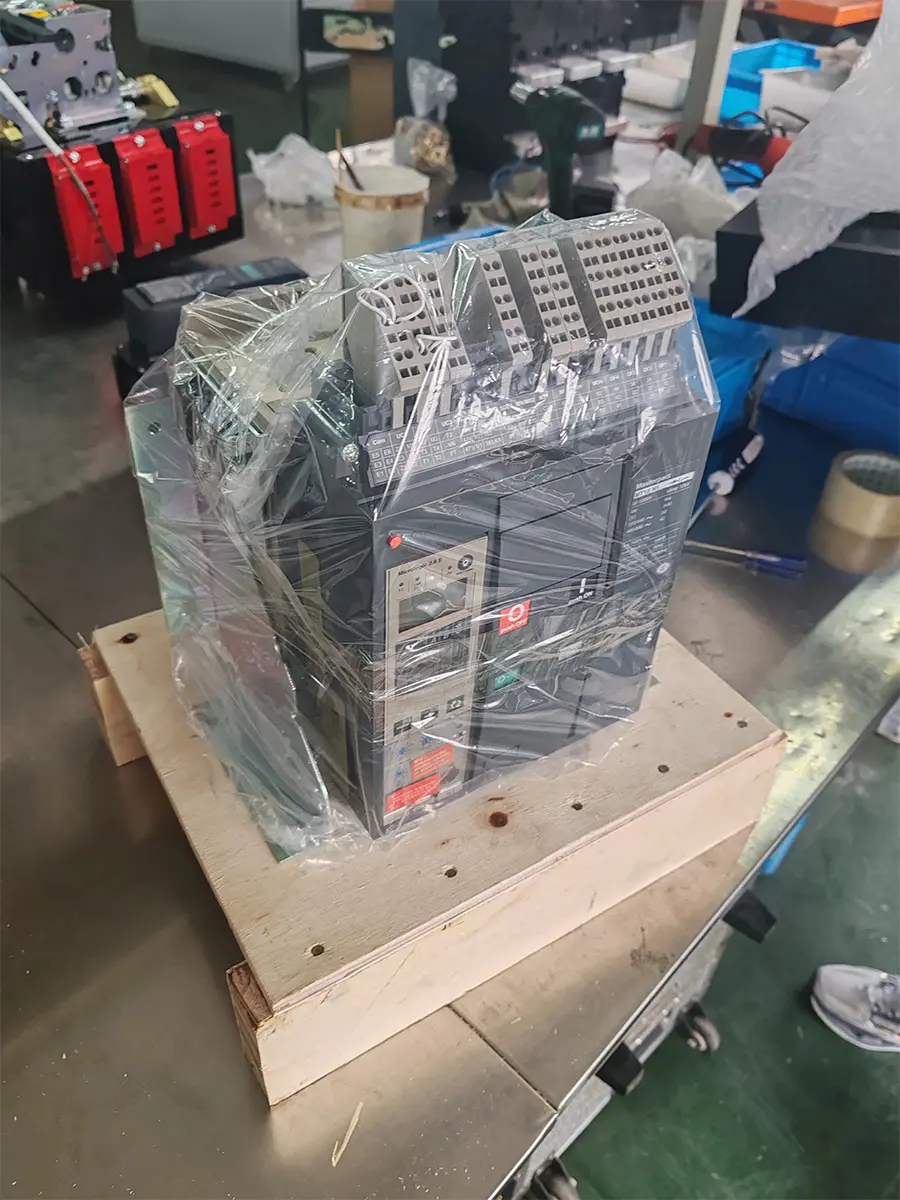

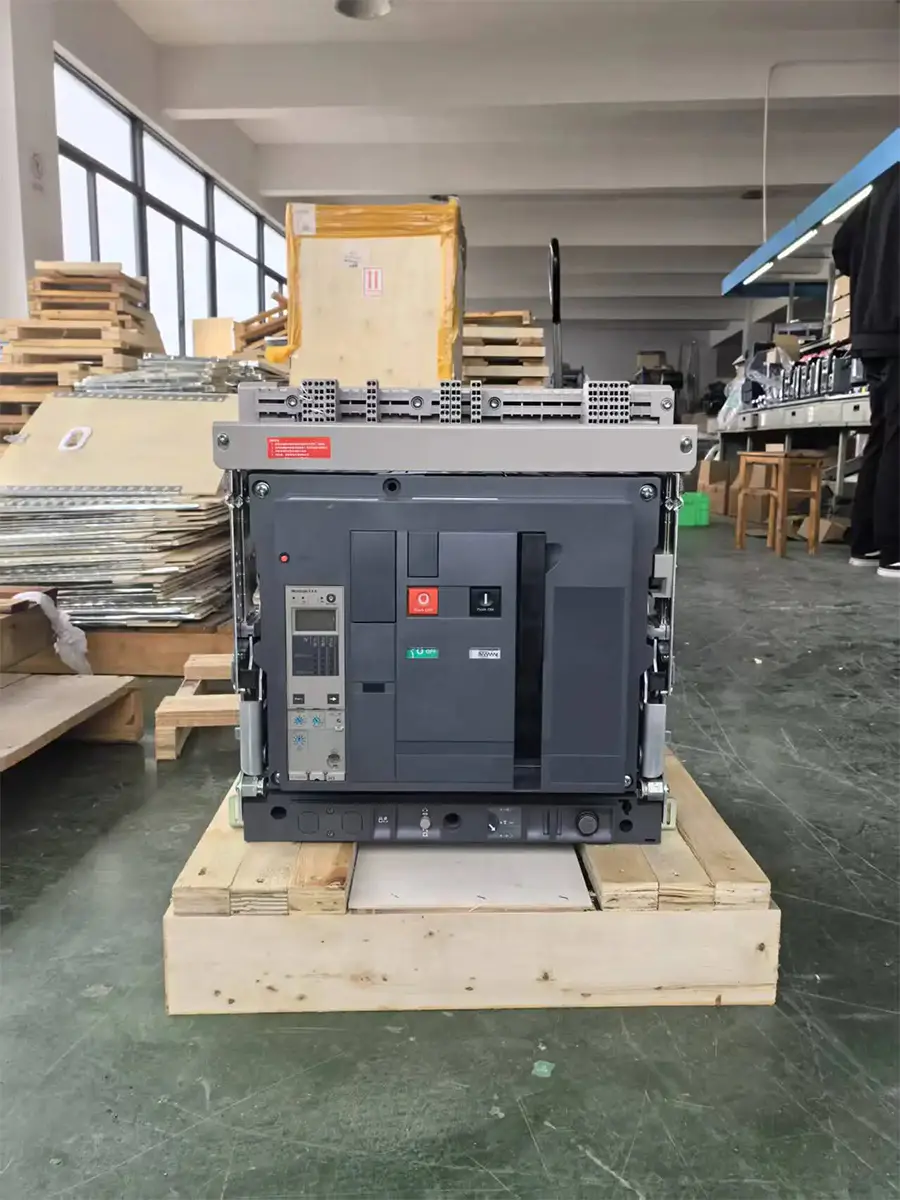

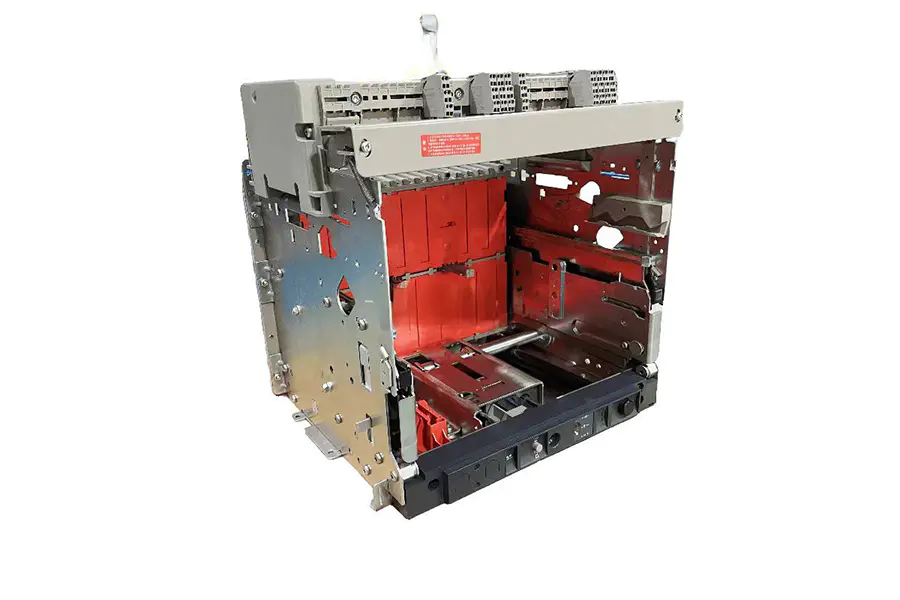

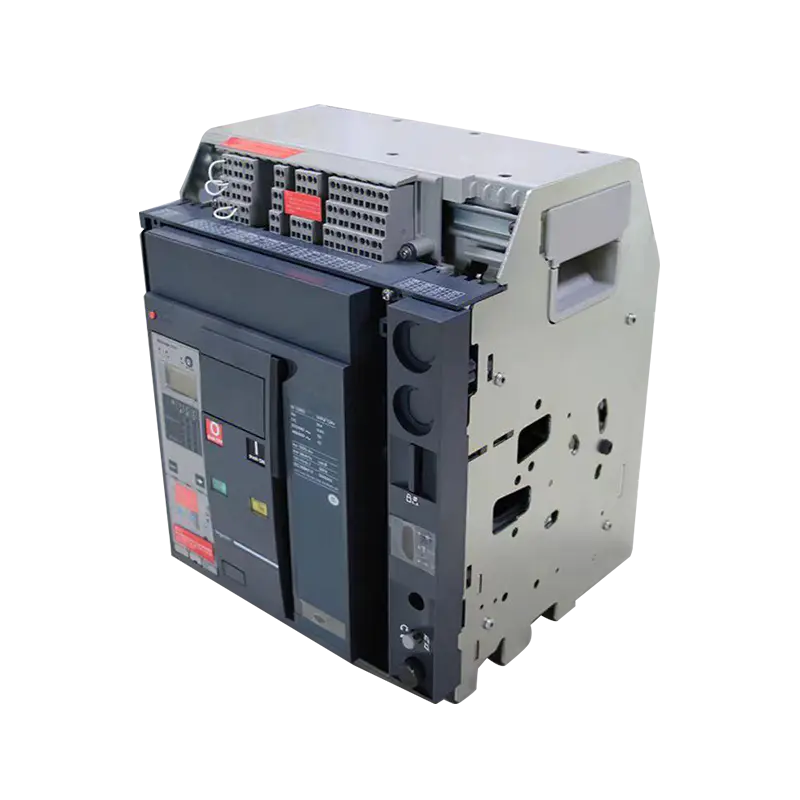

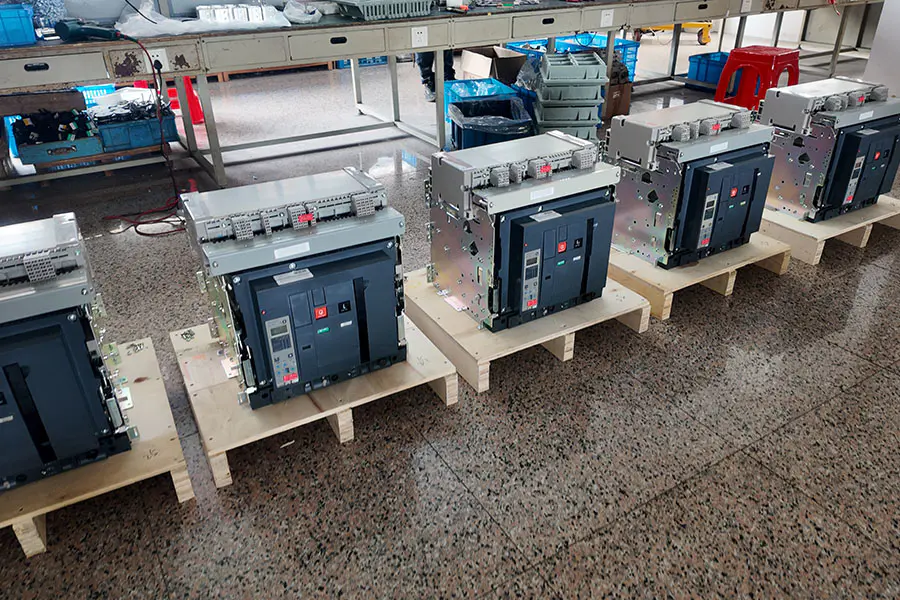

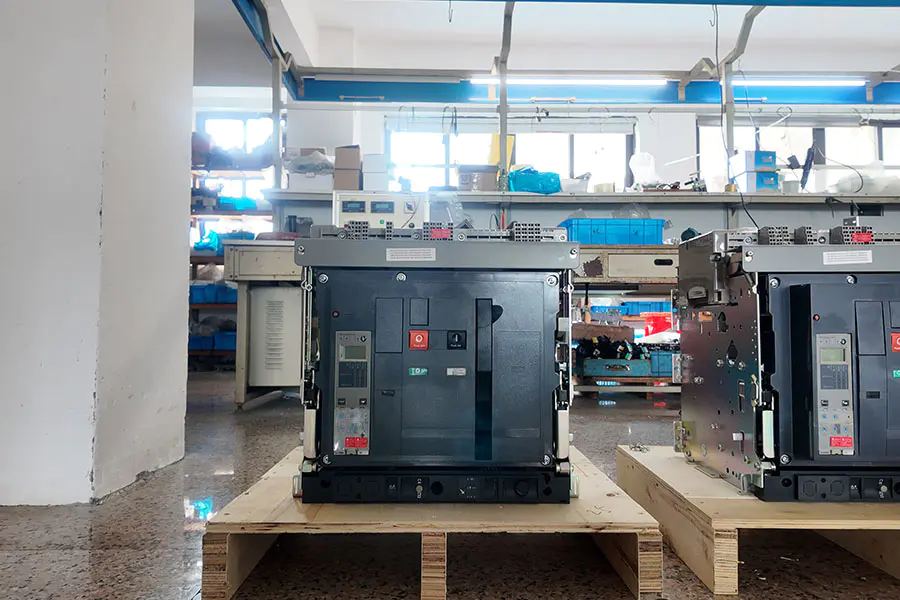

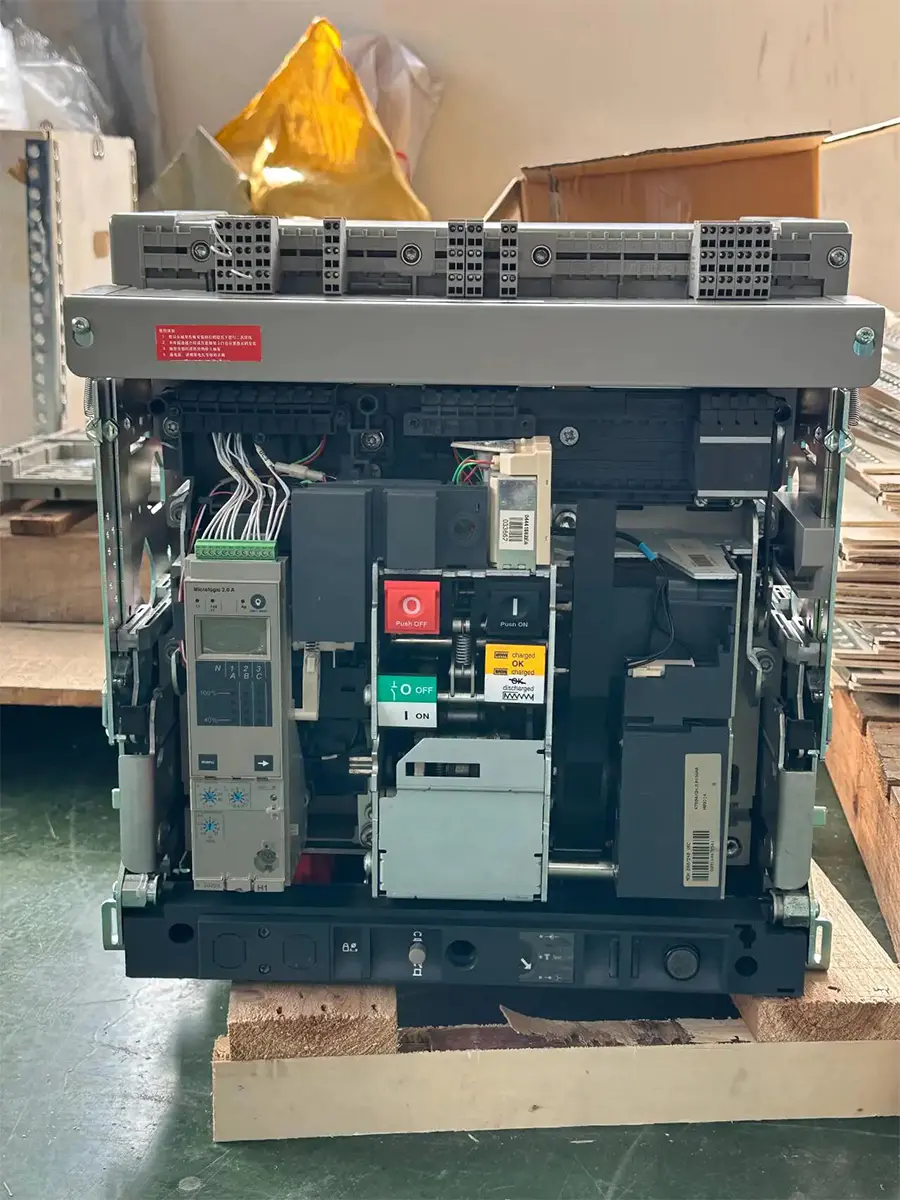

Máy cắt không khí hiệu suất cao 1600A–6300A, loại cố định và loại rút ra

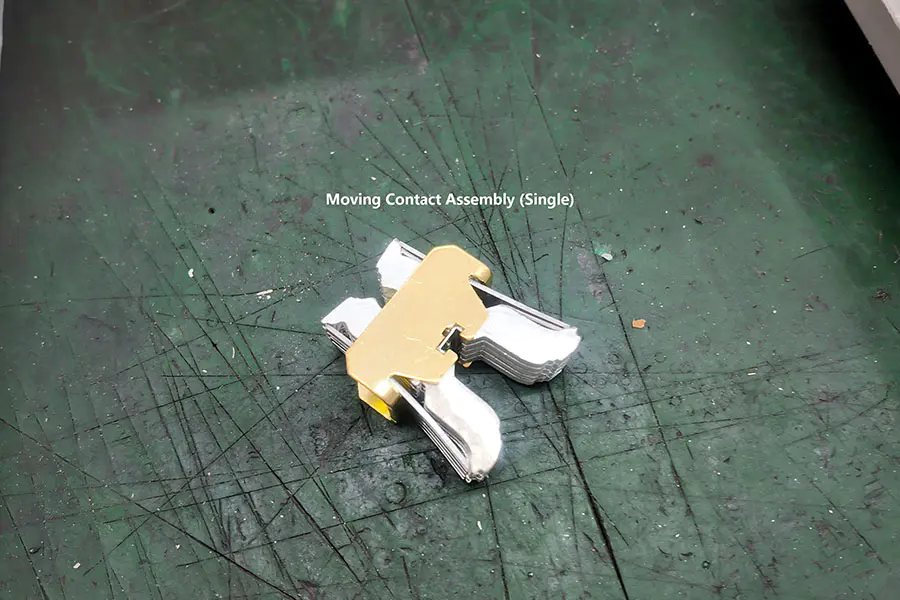

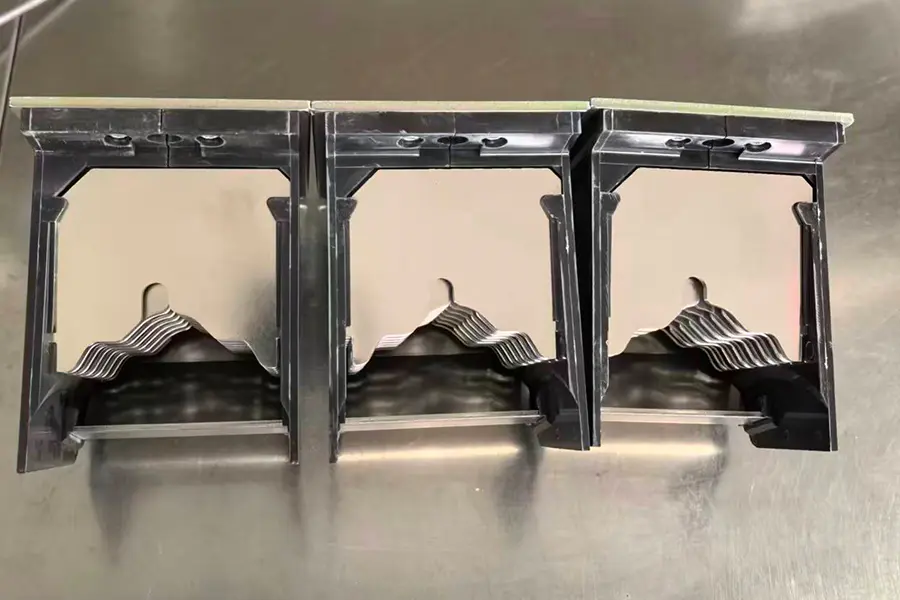

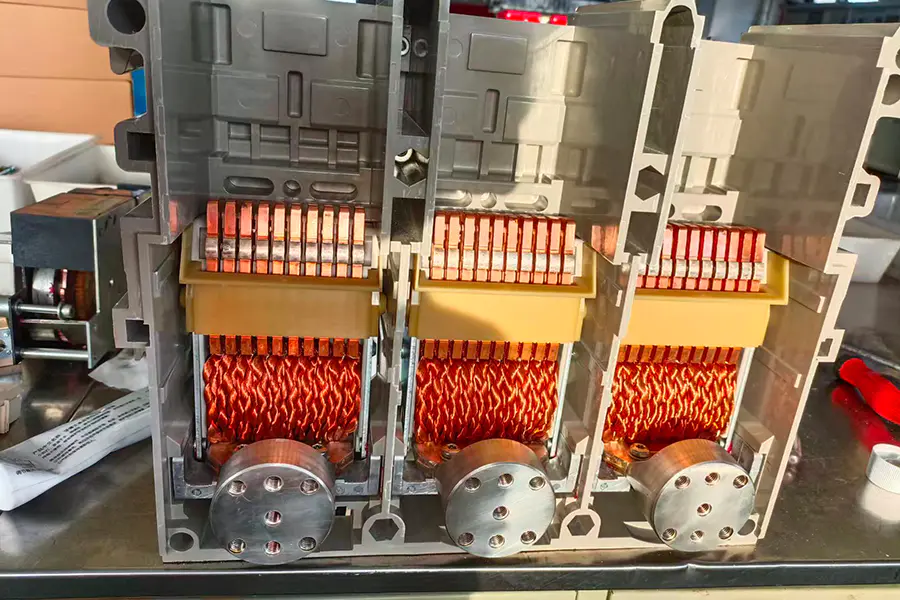

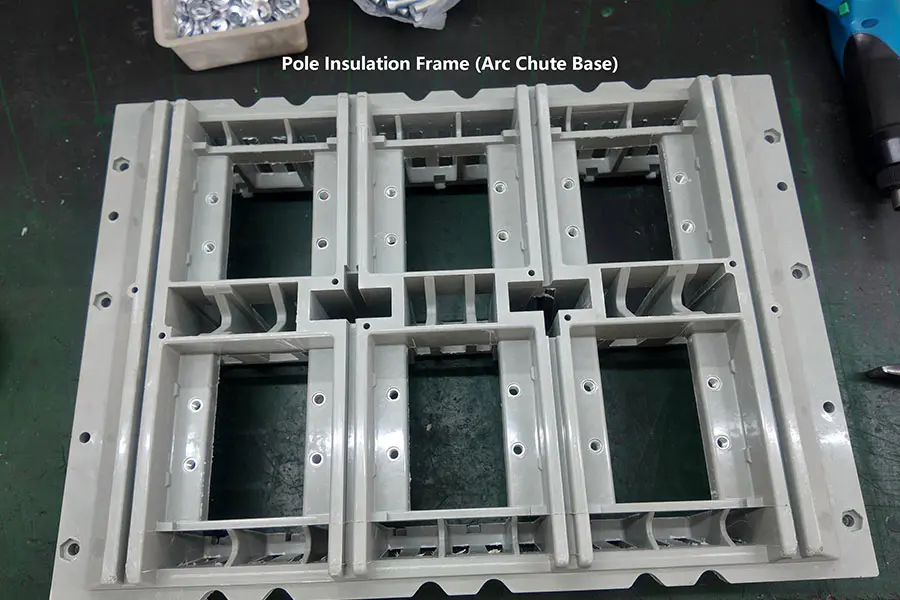

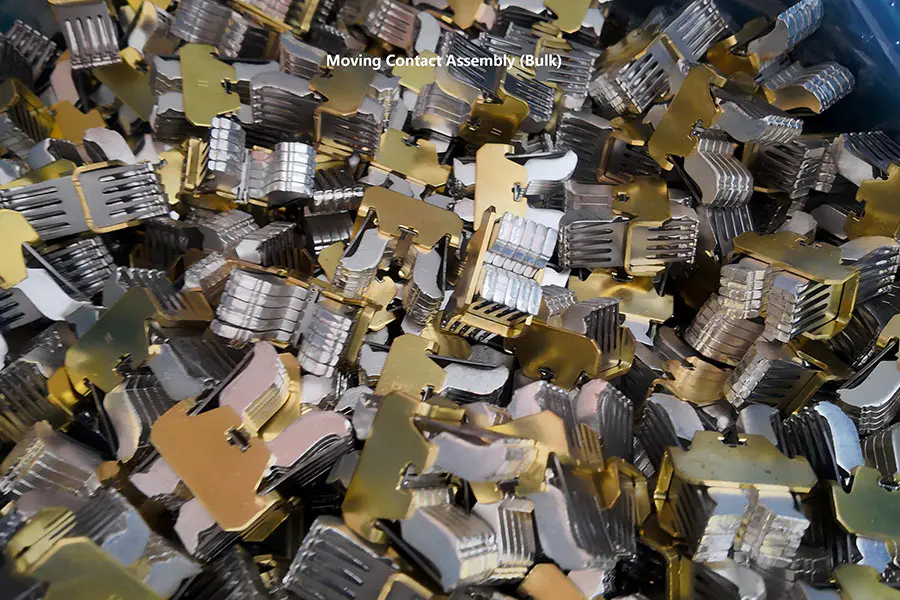

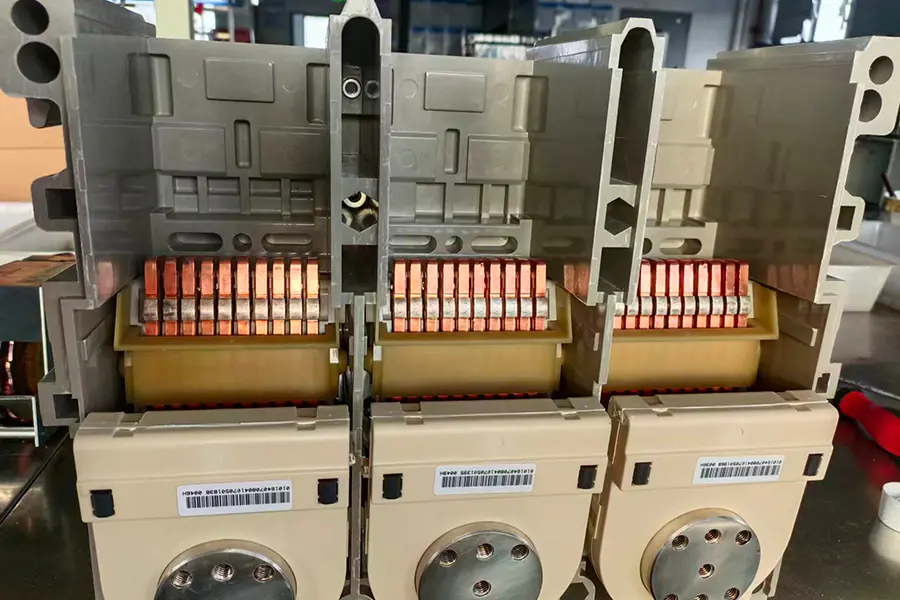

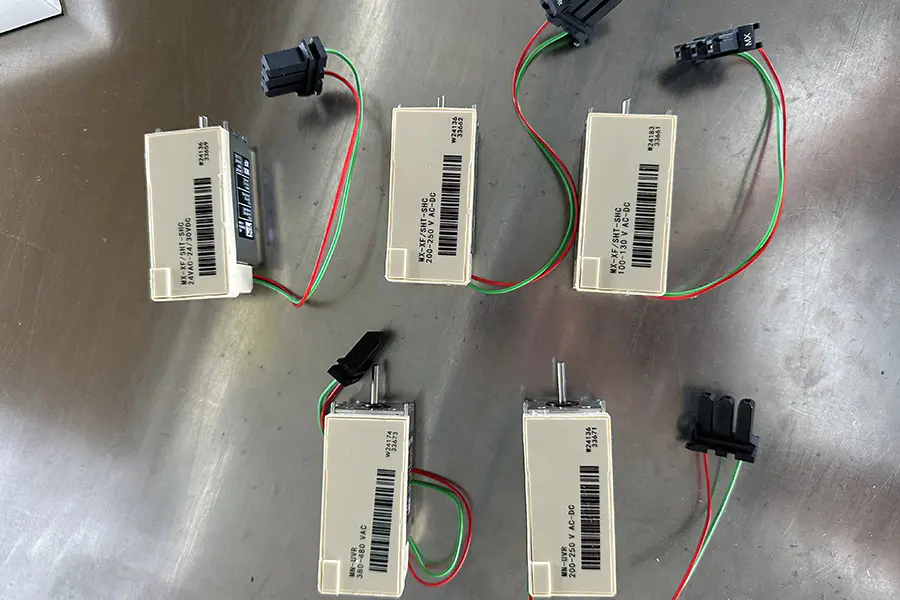

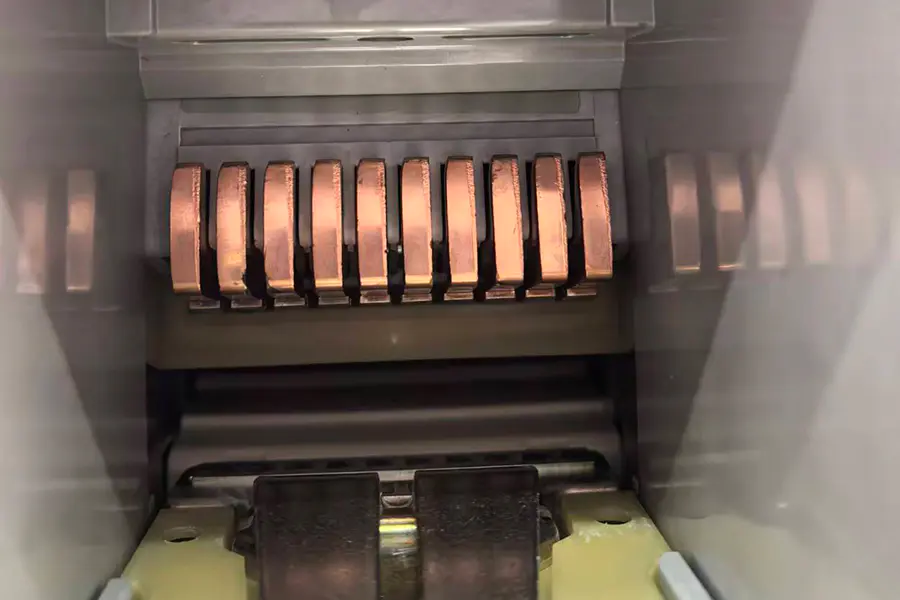

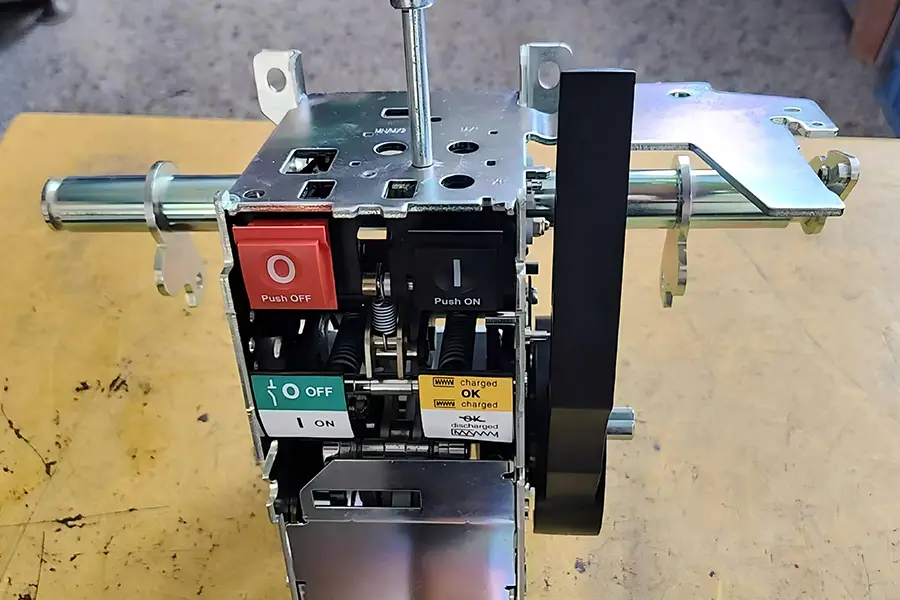

Bộ ngắt mạch không khí (ACB) hoạt động bằng cách tự động ngắt dòng điện khi phát hiện quá tải hoặc ngắn mạch. Trong điều kiện bình thường, các tiếp điểm chính của nó vẫn đóng để cho phép dòng điện không bị cản trở. Khi xảy ra hiện tượng quá dòng kéo dài, bộ phận nhiệt bị cong vênh do tích tụ nhiệt, kích hoạt cơ chế ngắt. Trong trường hợp ngắn mạch đột ngột, cuộn dây điện từ tạo ra một lực từ tức thời để kích hoạt cơ chế ngắt. Hành động này nhanh chóng tách các tiếp điểm chính, tạo ra một hồ quang điện mạnh ngay lập tức hướng đến buồng dập hồ quang. Ở đó, hồ quang được tách ra, làm mát và dập tắt, ngắt kết nối mạch một cách an toàn và ngăn ngừa hư hỏng hệ thống.

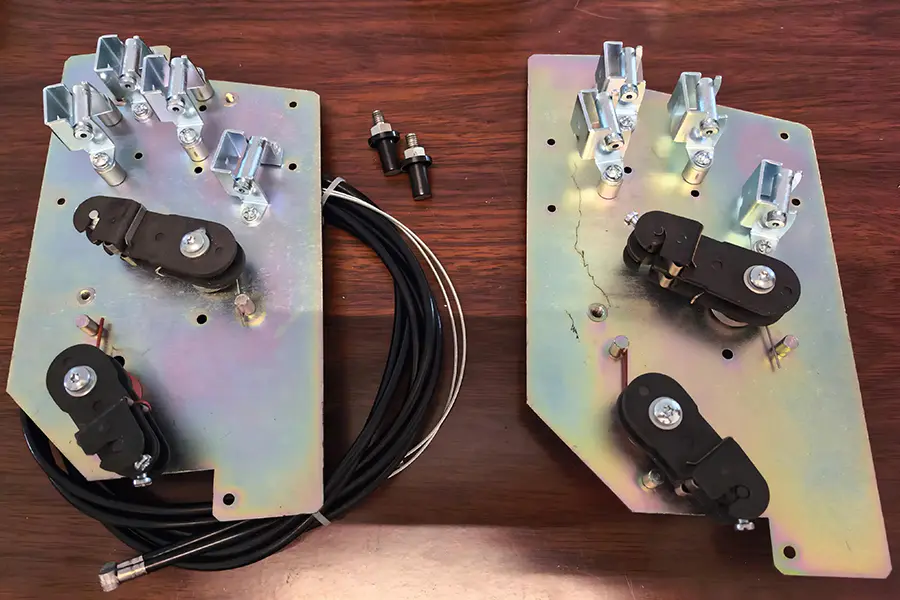

Nguồn điện kép thực hiện khóa liên động cơ và điện, chuyển đổi giữa hai đường dây cấp điện. Khi có nguồn điện lưới, cầu dao của nguồn điện lưới đóng nhưng không thể đóng được nguồn phát điện. Khi nguồn điện lưới bị cắt, máy phát điện phát điện, cầu dao của đường dây phát điện đóng nhưng nguồn điện lưới không đóng được. Chỉ có thể đóng một trong hai nguồn điện.
