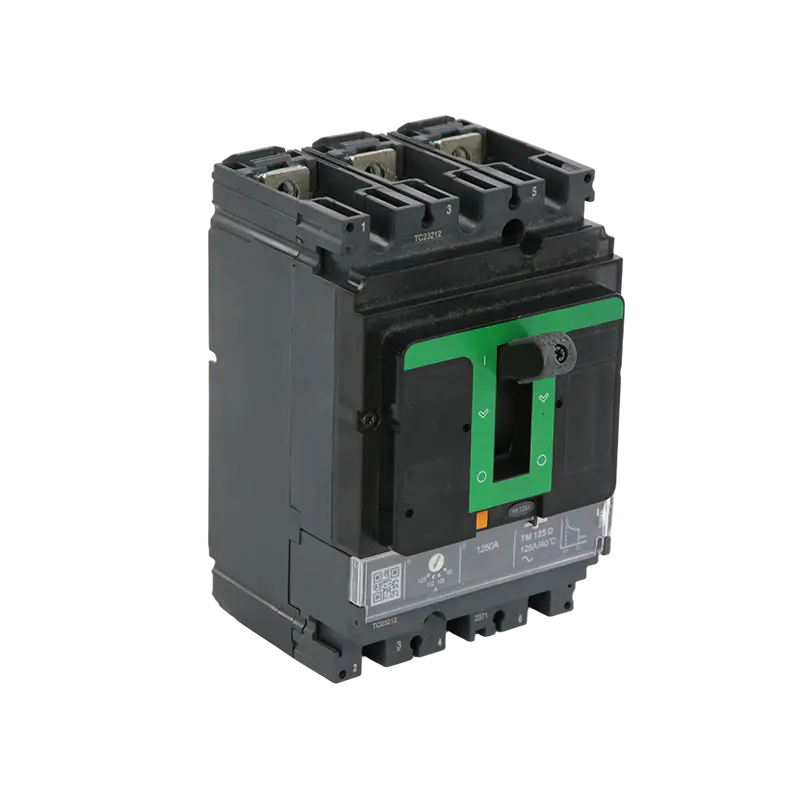

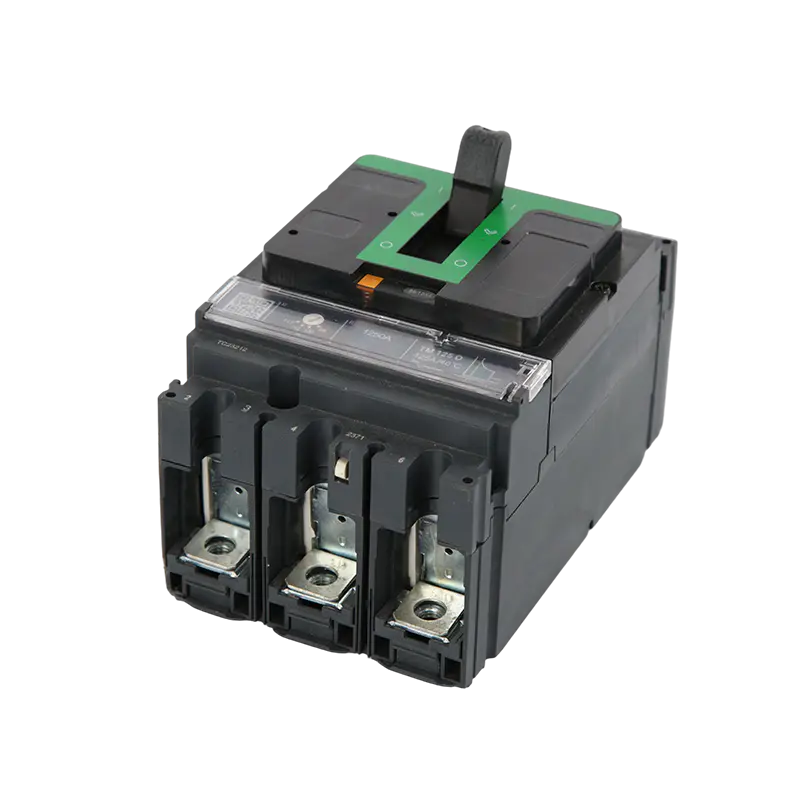

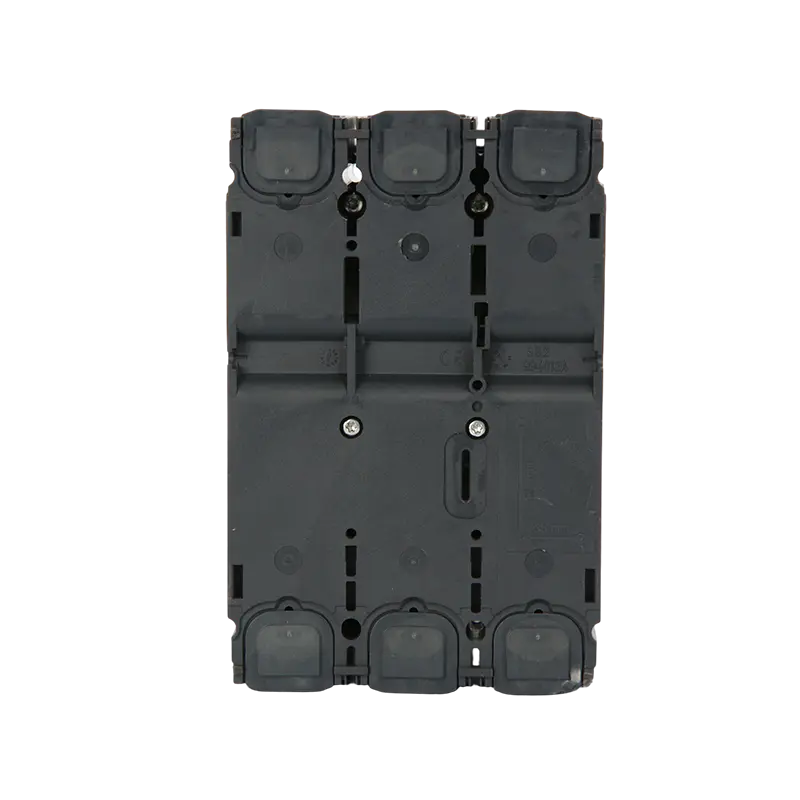

Name: Bộ ngắt mạch vỏ đúc AC MT-NSX 3/4P 100A-630A dành cho phân phối công nghiệp và thương mại
Rating: 5 (99 reviews)

Bộ ngắt mạch vỏ đúc AC MT-NSX 3/4P 100A-630A dành cho phân phối công nghiệp và thương mại

Mô tả:

Cầu dao vỏ đúc (MCCB) dòng MT-NSX cung cấp khả năng bảo vệ linh hoạt và đáng tin cậy cho hệ thống điện hạ thế, được áp dụng rộng rãi trong các nhà máy công nghiệp, tòa nhà thương mại và các dự án cơ sở hạ tầng quan trọng. Được thiết kế vừa đảm bảo an toàn vừa hiệu quả, những cầu dao này mang lại hiệu suất ổn định trong các điều kiện vận hành đòi hỏi khắt khe.

Ứng dụng:

MCCB MT-NSX là thành phần thiết yếu để bảo vệ các mạch điện và thiết bị được kết nối. Cài đặt hành trình có thể điều chỉnh và khả năng ngắt mạnh mẽ giúp nó phù hợp cho việc phối hợp có chọn lọc trong các mạng điện phức tạp. Các ứng dụng điển hình bao gồm:

Bảng và bảng phân phối điện chính

Trung tâm điều khiển động cơ và bảng khởi động

Bảo vệ máy phát điện và nguồn điện dự phòng

Hệ thống cung cấp điện máy móc công nghiệp

Mạch điện tòa nhà thương mại và văn phòng

Hệ thống năng lượng tái tạo, bao gồm lắp đặt năng lượng mặt trời và gió

MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

Bảo vệ quá tải

Sử dụng các bộ phận nhiệt (dải lưỡng kim) hoặc thiết bị nhả điện tử để theo dõi dòng điện.

Khi dòng điện vượt quá giá trị cài đặt và tồn tại trong một khoảng thời gian nhất định, phần tử nhiệt sẽ uốn cong do nhiệt (hoặc bộ phận điện tử gửi tín hiệu), kích hoạt cơ chế cơ học để ngắt mạch và ngăn mạch quá nóng.

Bảo vệ ngắn mạch

Thực hiện thông qua phát điện từ (cuộn dây và lõi sắt).

Khi xảy ra đoản mạch, dòng điện cao tức thời sẽ tạo ra một từ trường mạnh, khiến phần ứng va chạm với cơ cấu nhả và nhanh chóng ngắt kết nối trong vòng một phần nghìn giây, triệt tiêu dòng điện sự cố.

MCCB
NSX Motor Operate
MX UVR Used For 100-630A
Same style and quality MCCB
Composition And Installation

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Mã hàng		NSX100-250	NSX400-630
Số cực		3P, 4P
Kiểm soát	Hướng dẫn sử dụng	với nút chuyển đổi với tay cầm quay trực tiếp hoặc mở rộng
Kết nối	Đã sửa	kết nối phía trước
Đã sửa	Trình cắm	kết nối phía trước/rear connections
Đặc tính điện (theo IEC60947 và EN60947-2)
Đánh giá hiện tại	Trong (A)	16,25,32,40,50,63,80,100,125,160,200,250	400.500.630
Điện áp cách điện định mức	ui(V)	800
Điện áp chịu xung định mức	Uimp(kV)	8
Điện áp hoạt động định mức	Ue(V)	AC50/60Hz,690
Danh mục sử dụng		A
Mức công suất đột phá		F,N,H
Công suất cắt (kA hiệu dụng) AC 50/60 Hz 380/415 V	Icu	36, 50, 70
Công suất ngắt dịch vụ (kA rms) AC 50/60 Hz 380/415 V	IC	36, 50, 70
Hiệu suất hoạt động	Cơ khí	20000	10000
	Điện	10000	5000
Bảo vệ		TMD, Micrologic
Thiết bị phụ trợ chỉ thị và điều khiển
Công tắc phụ
Cuộn dây Shunt MX		■
Cuộn dây hạ áp MN		■

người mẫu		MTEZC-100	MTezC-125	MTezC-250	MTEZC-400	MTEZC-630
Vỏ hiện tại	Inm(A)	100A	125A	250A	400A	630A
Điện áp làm việc định mức	ue(v)	AC415/550V
Điện áp cách điện định mức	ui(v)	690V
Điện áp chịu xung định mức	Uimp(kv)	6kV
Số cực		2P / 3P / 4P	3P	2P / 3P / 4P	3P / 4P	3P / 4P
Khả năng cắt ngắn mạch giới hạn định mức Icu (kA) o-co	415V	30-100 / 7,5-100	10-100	36-85 / 18-85	36-70	36-70
Khả năng cắt ngắn mạch giới hạn định mức Icu (kA) o-co	550V	10-20 / 2,5-20	5-20	25-10 / 5-25	36-50	36-50
Công suất cắt ngắn mạch định mức khi chạy Ics (kA)	110-400V	50% ICU / 25-50% ICU	50%ICU	50%ICU / 50%ICU	100%(220-415V)	100%(220-415V)
Công suất cắt ngắn mạch định mức khi chạy Ics (kA)	415-550V	25%ICU / 25-50%ICU	50%ICU	50%ICU / 50%ICU	50%(440V)	50%(440V)
Độ bền	Cơ khí	13000	13000	10000	10000	10000
Độ bền	Điện	4000	4000	5000	4000	3000
