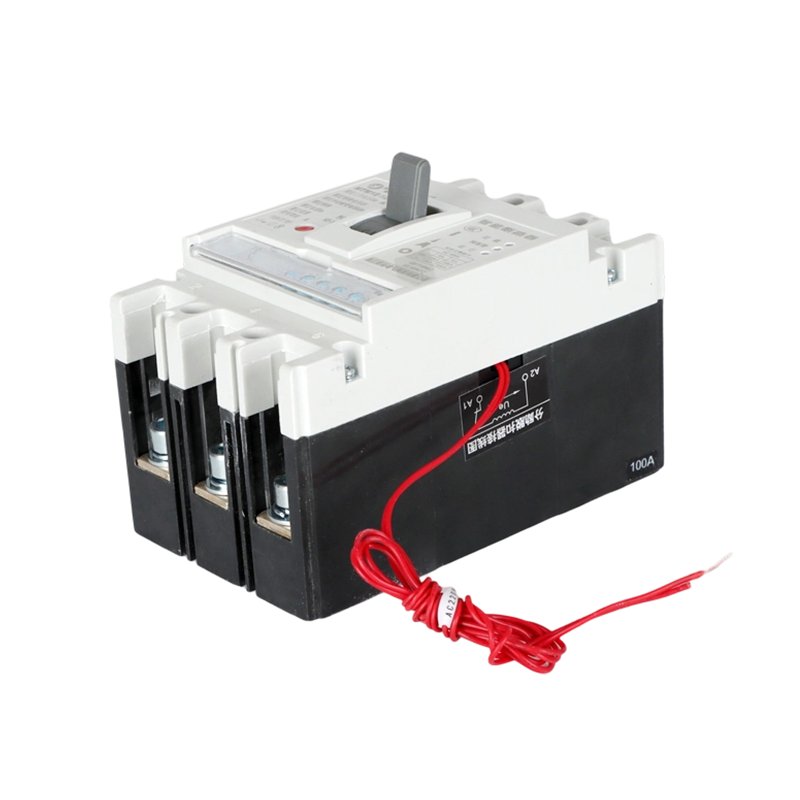

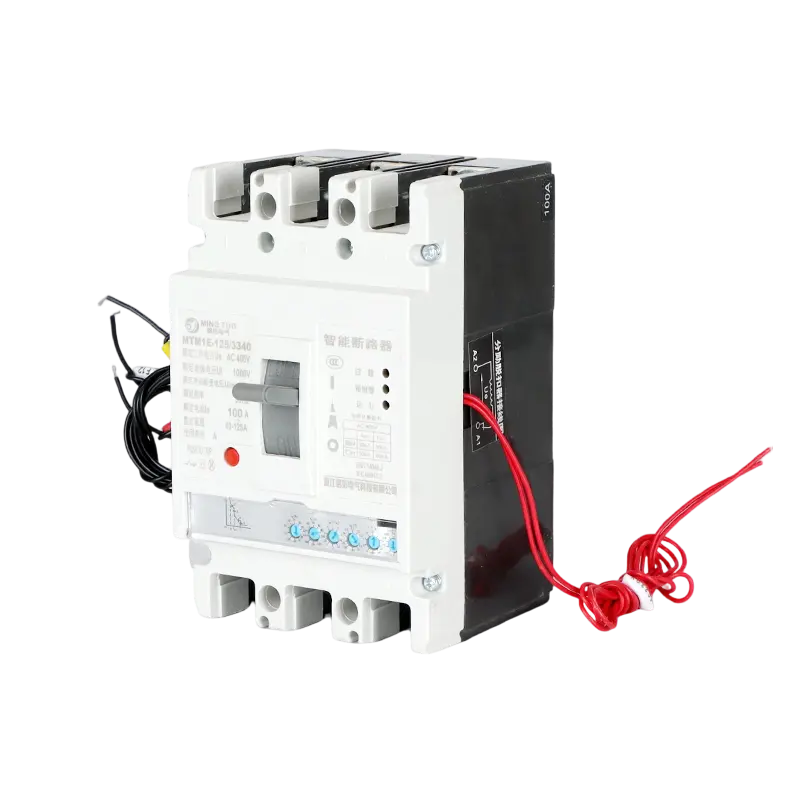

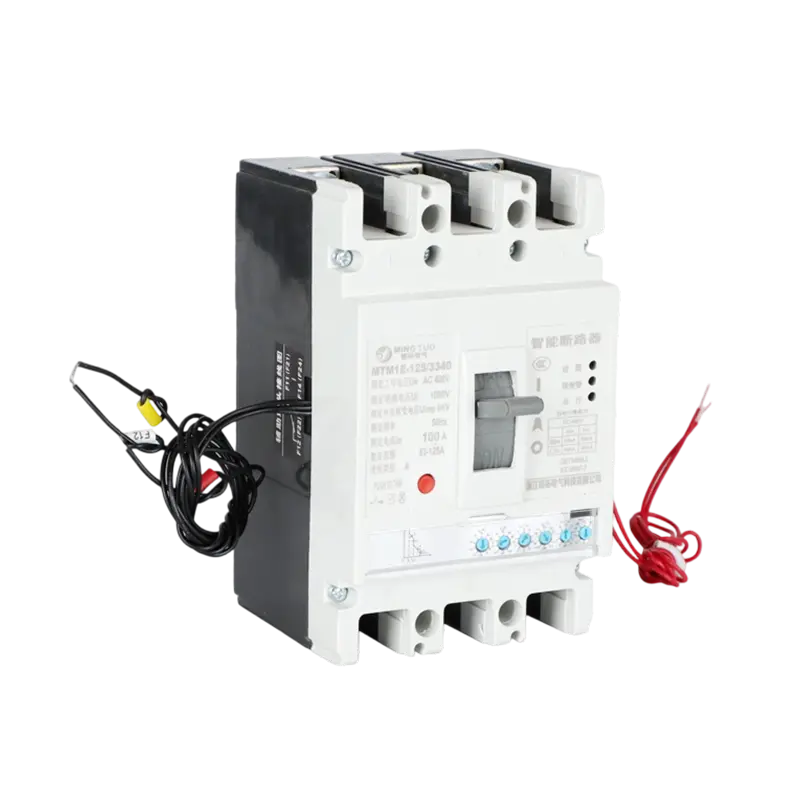

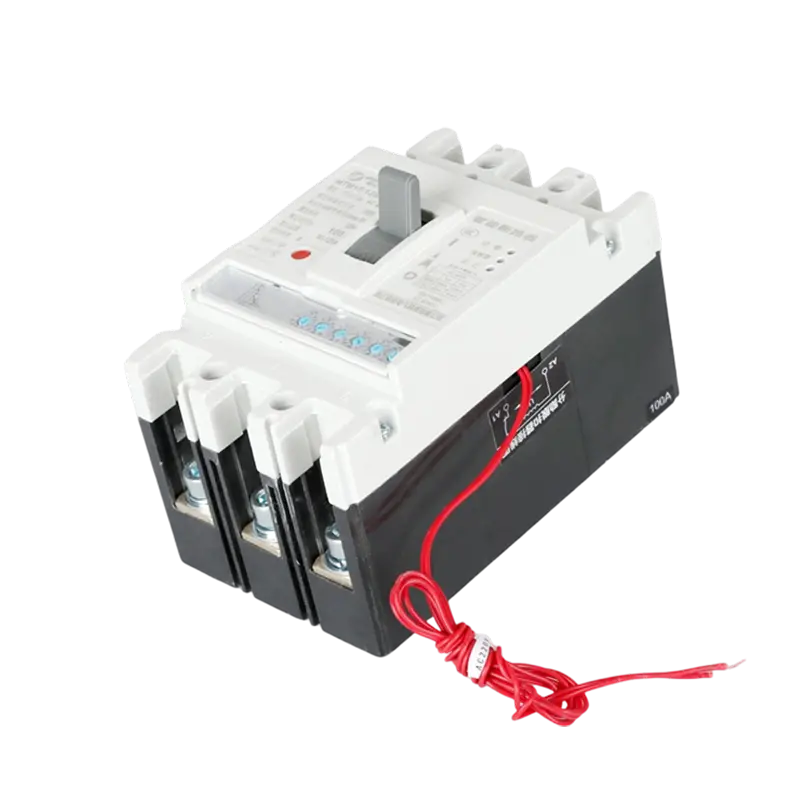

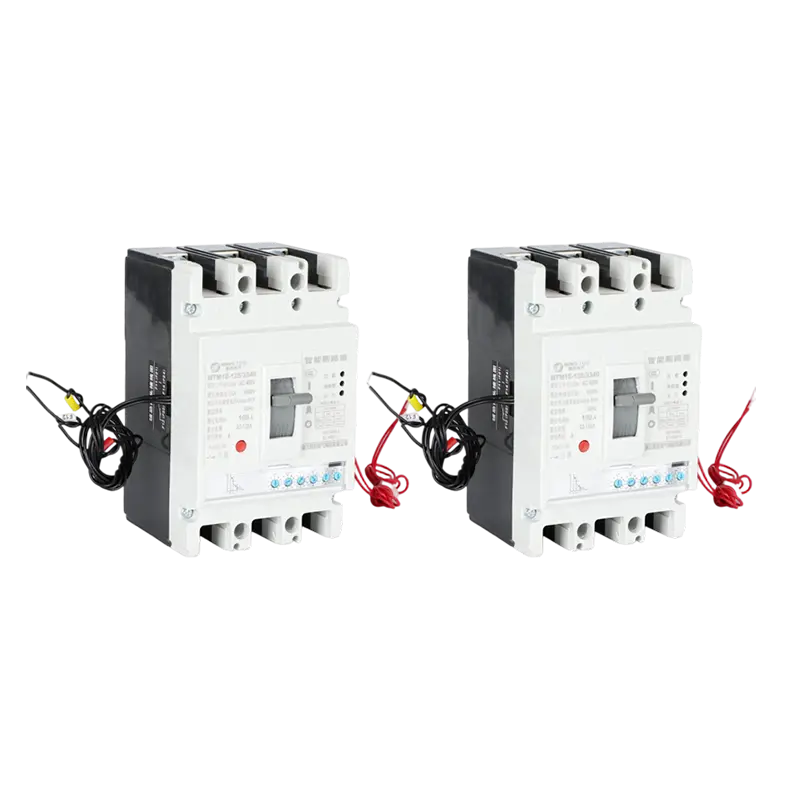

Name: MCCB điện tử kỹ thuật số MT-M1, 100-800A, 3/4P, 50kA, Bộ ngắt mạch điều khiển bằng vi xử lý
Rating: 5 (99 reviews)

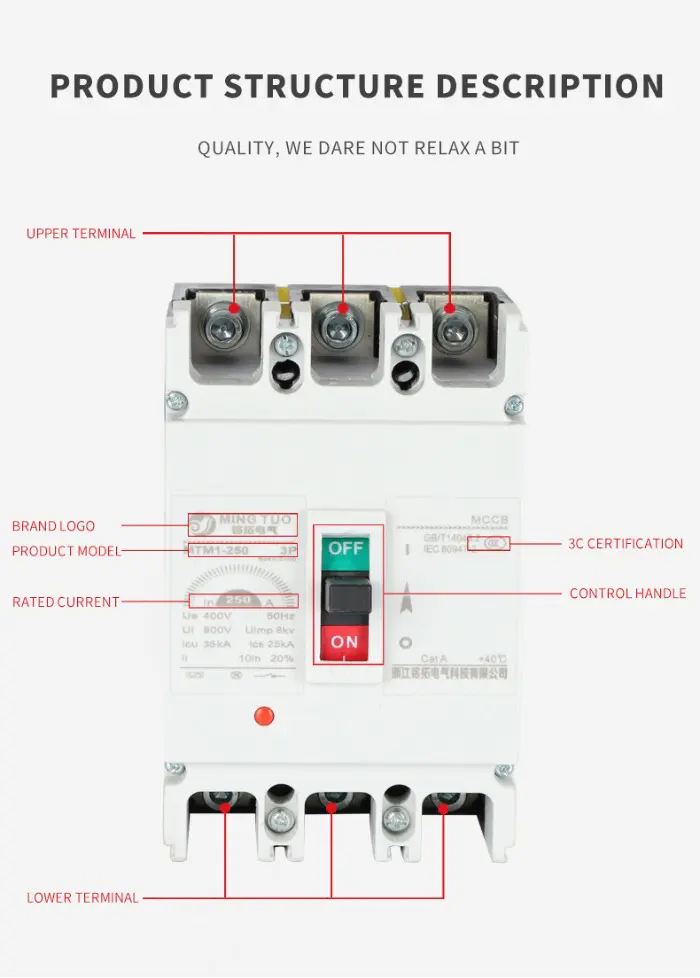

MCCB điện tử kỹ thuật số MT-M1, 100-800A, 3/4P, 50kA, Bộ ngắt mạch điều khiển bằng vi xử lý

Mô tả:

MCCB điện tử kỹ thuật số MT-M1 đại diện cho thế hệ bảo vệ mạch tiếp theo, tích hợp bộ điều khiển vi xử lý chính xác với cấu trúc vỏ đúc chắc chắn. Được thiết kế cho hệ thống AC 50Hz, cầu dao này cung cấp khả năng bảo vệ được lập trình đầy đủ chống lại các tình trạng quá tải, ngắn mạch và chạm đất, đồng thời cung cấp khả năng giám sát thời gian thực và quản lý lỗi thông minh.
Được bọc trong vỏ nhiệt rắn có độ bền cao, cầu dao kết hợp kích thước nhỏ gọn với độ bền cơ học vượt trội. Thiết bị điện tử tinh vi của nó cho phép người vận hành giám sát dòng điện, điện áp, mức tiêu thụ năng lượng và lịch sử lỗi, cho phép bảo trì chủ động và nâng cao độ tin cậy của hệ thống.

Ứng dụng:

MCCB kỹ thuật số lý tưởng cho các hệ thống yêu cầu bảo vệ nâng cao, giám sát thời gian thực và quản lý năng lượng dựa trên dữ liệu:
Cơ sở hạ tầng điện quan trọng – Trung tâm dữ liệu, mạch dự phòng bệnh viện, hệ thống điện sân bay, bảo vệ nguồn điện của tổ chức tài chính.
Tự động hóa công nghiệp – Bảo vệ chính xác cho trung tâm điều khiển động cơ, dây chuyền sản xuất và máy móc phức tạp.
Quản lý năng lượng - Hệ thống quản lý tòa nhà, lắp đặt năng lượng tái tạo, lưới điện thông minh và trung tâm giám sát năng lượng.
Các ứng dụng chuyên dụng – Bảo vệ máy biến áp, hệ thống máy phát điện dự phòng, máy cắt trung tâm phụ tải chính và quản lý mạch nối mạng.
Các cài đặt có thể lập trình của nó cho phép phối hợp liền mạch với các thiết bị hạ lưu, giảm thiểu thời gian ngừng hoạt động và tối đa hóa tuổi thọ của thiết bị, trong khi giao diện truyền thông cho phép tích hợp vào các hệ thống điện thông minh hiện đại.

MCCB

Nguyên lý làm việc: Khi dòng điện đi qua máy biến điện từ, máy biến dòng sẽ truyền tín hiệu dòng điện đến bảng mạch để xác định xem đó có phải là dòng điện sự cố hay không. Nếu đúng như vậy, cơ chế này sẽ bị ngắt trực tiếp.

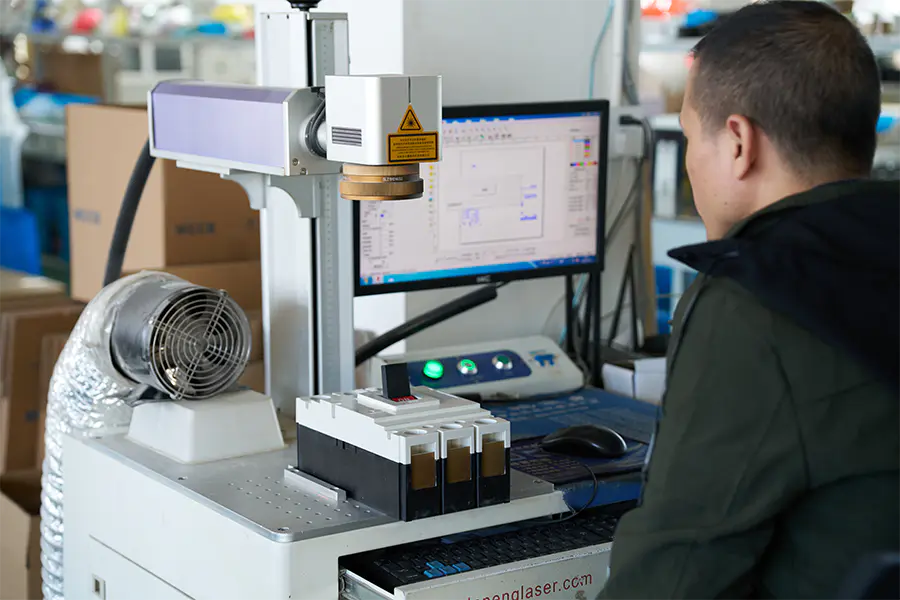

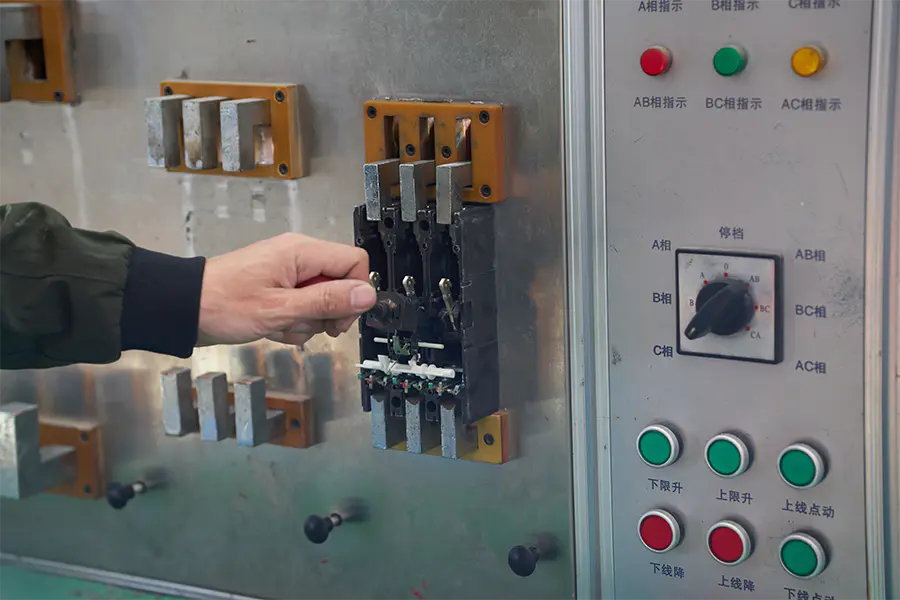

Product Debugging
MCCB

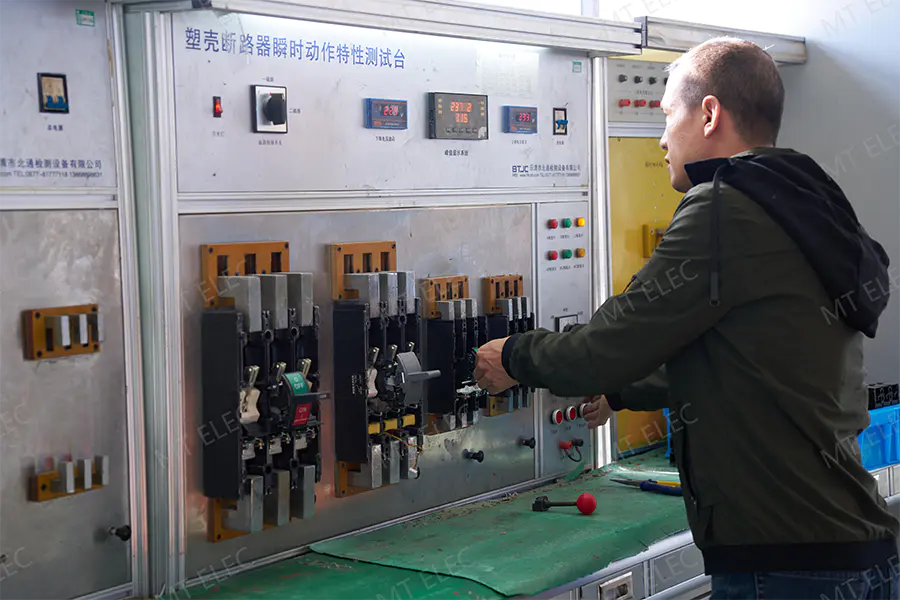

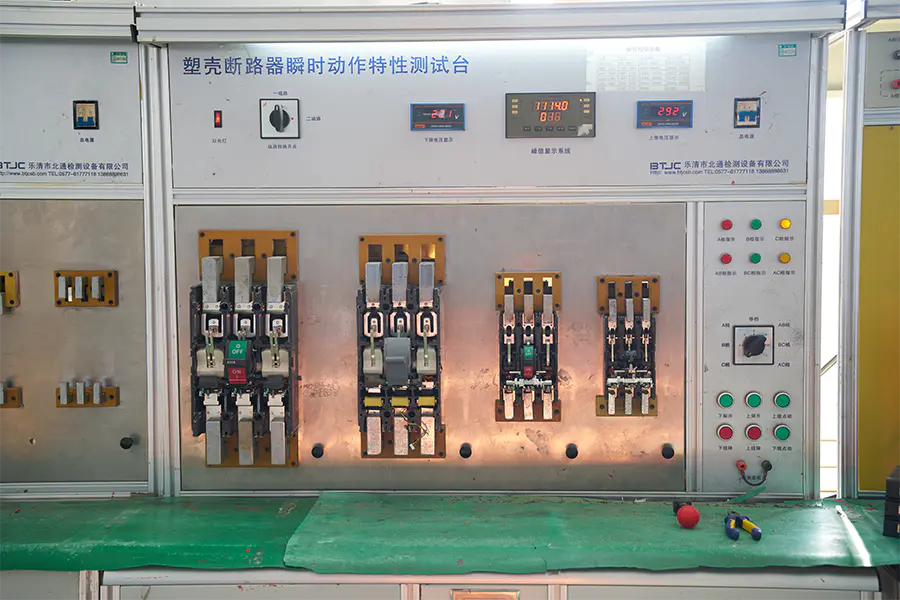

MCCB Instantaneous Test

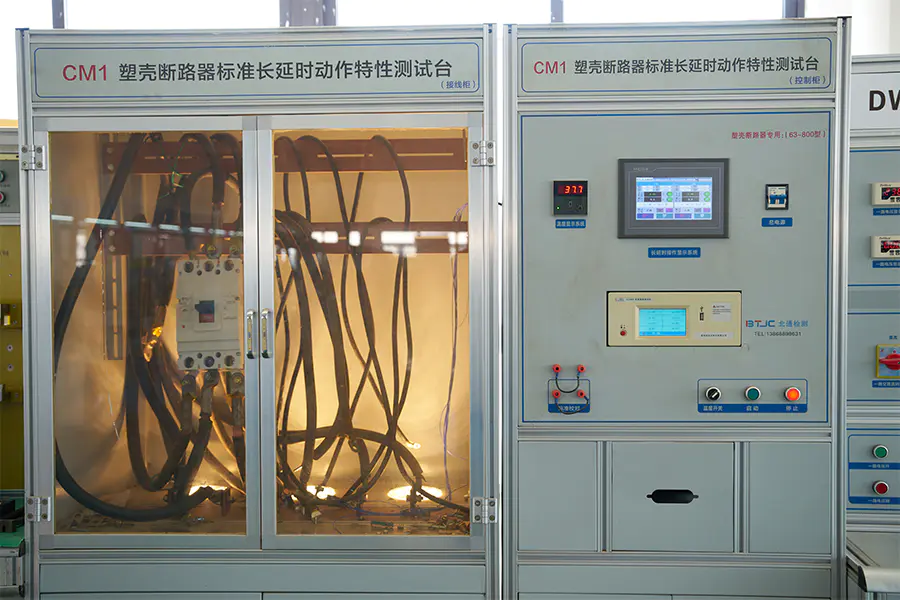

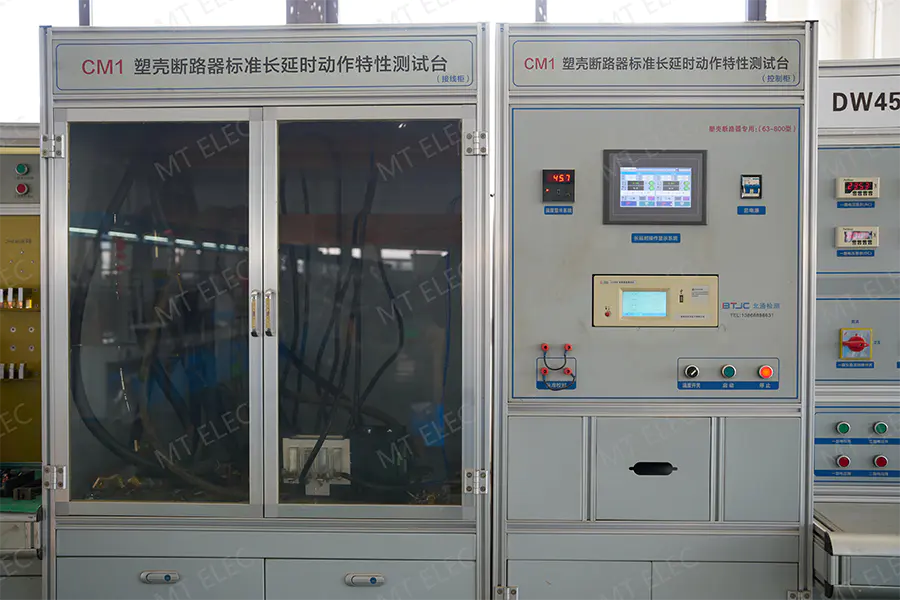

MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

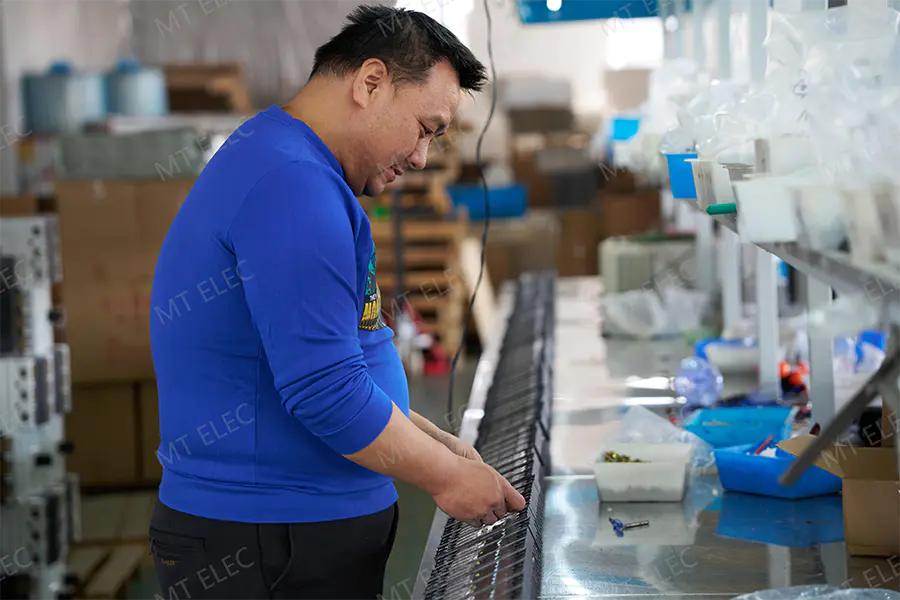

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.

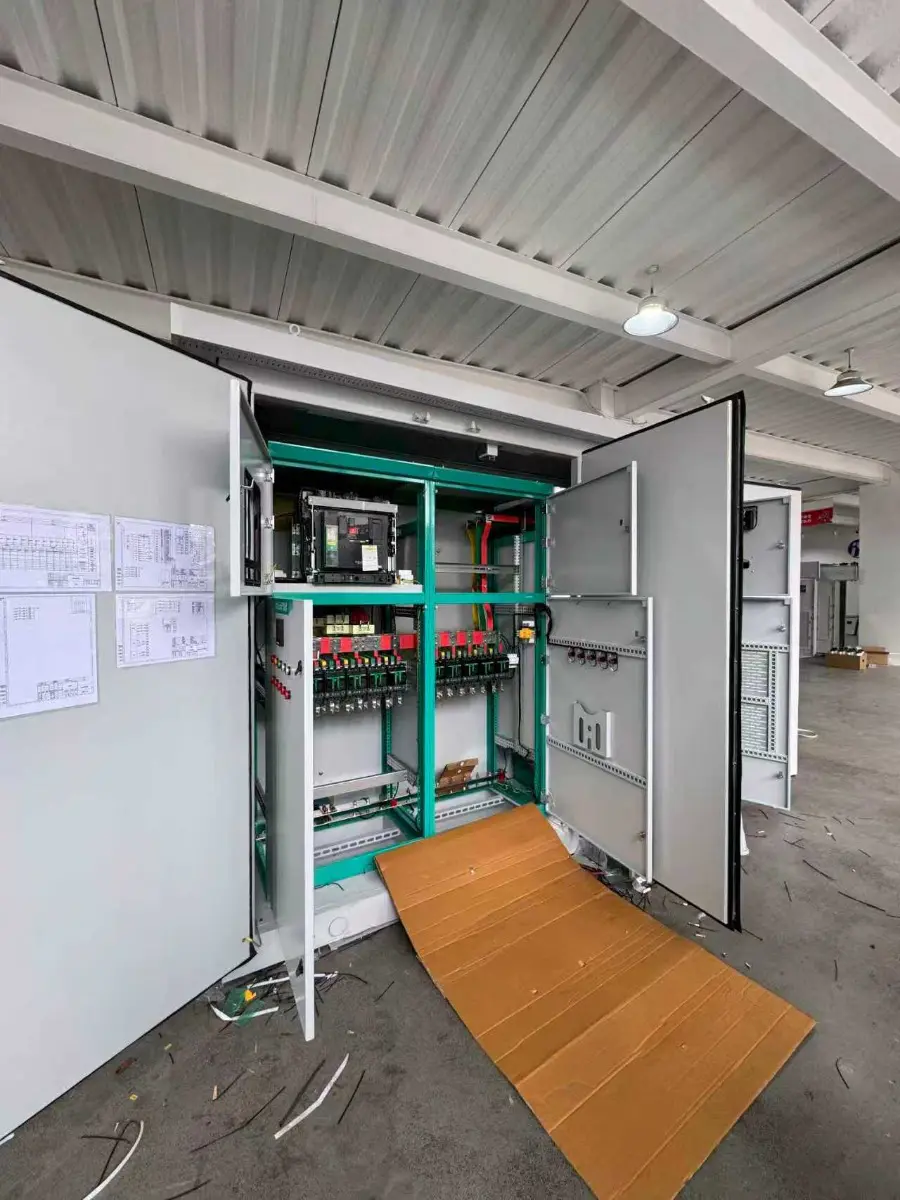

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

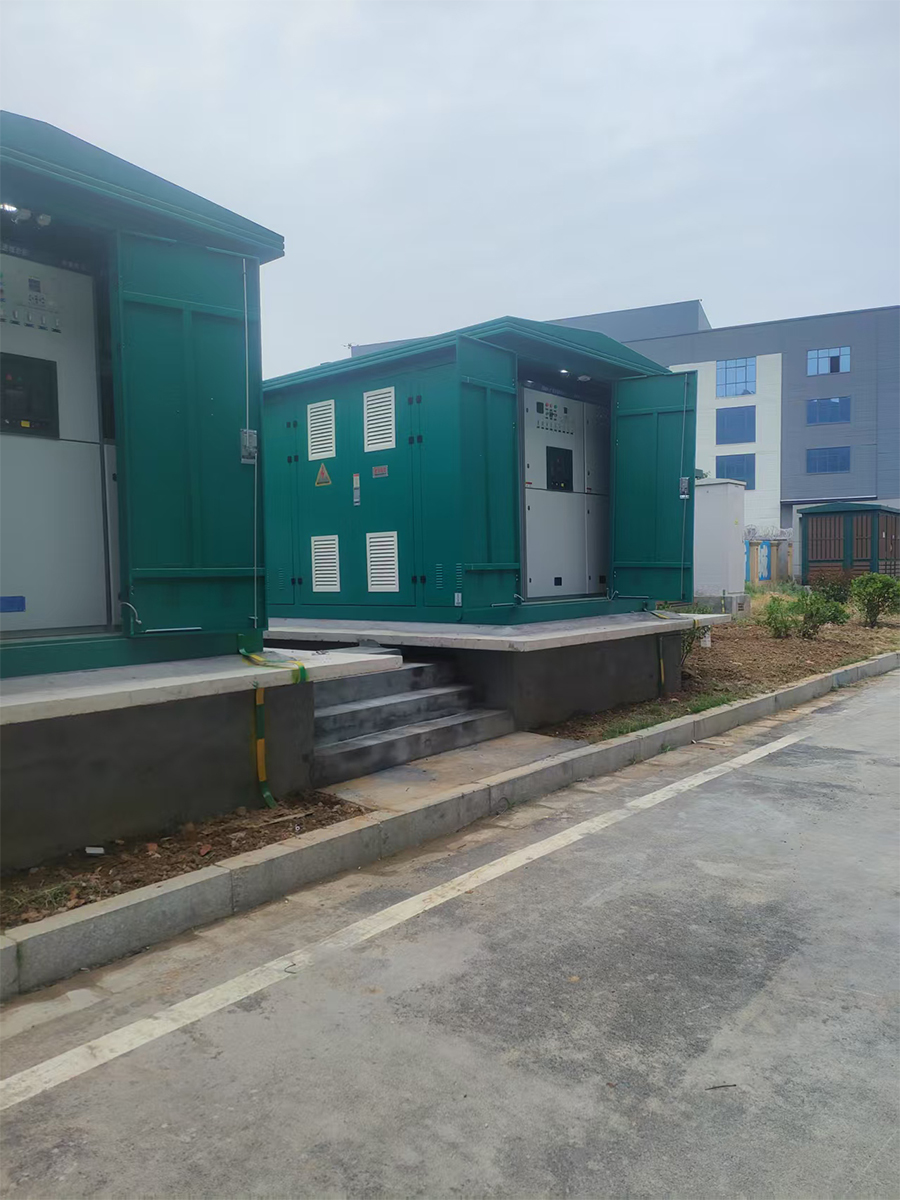

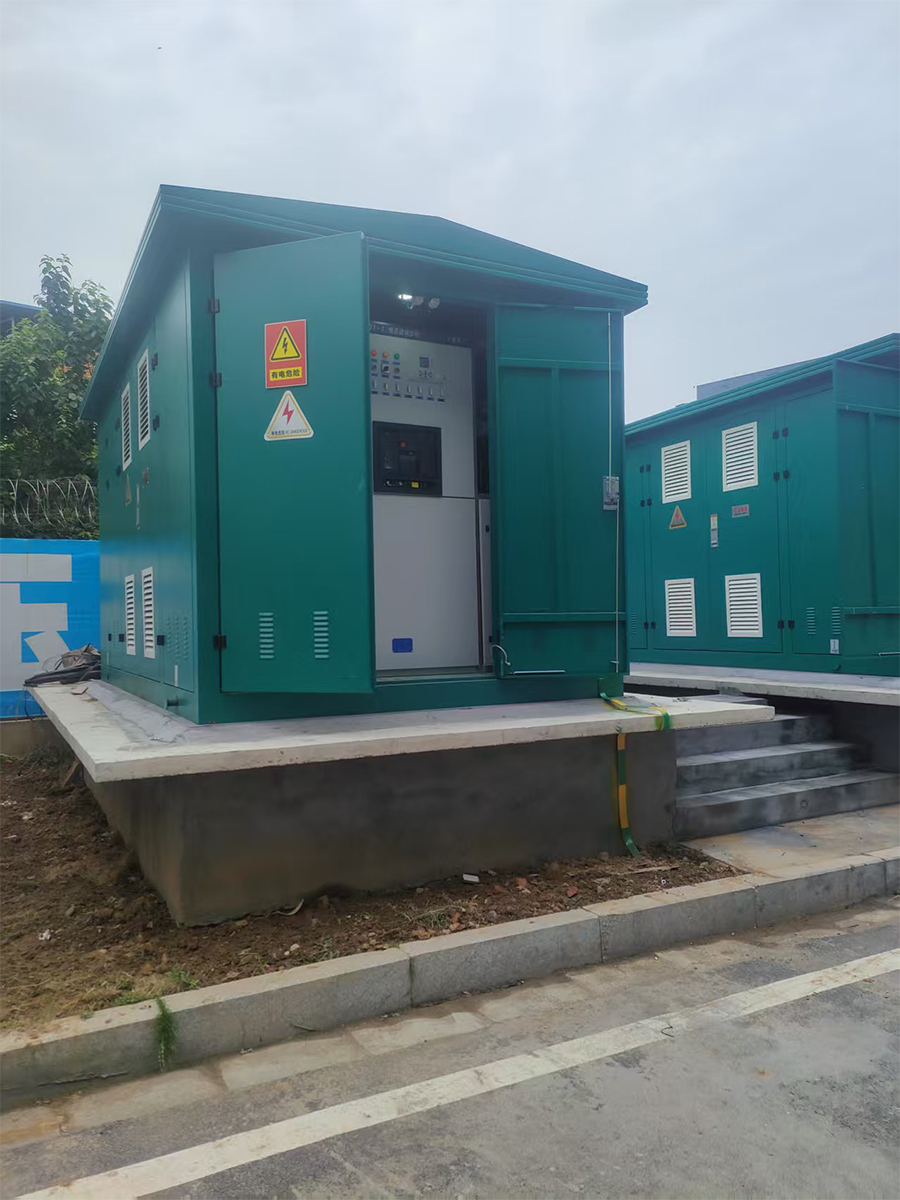

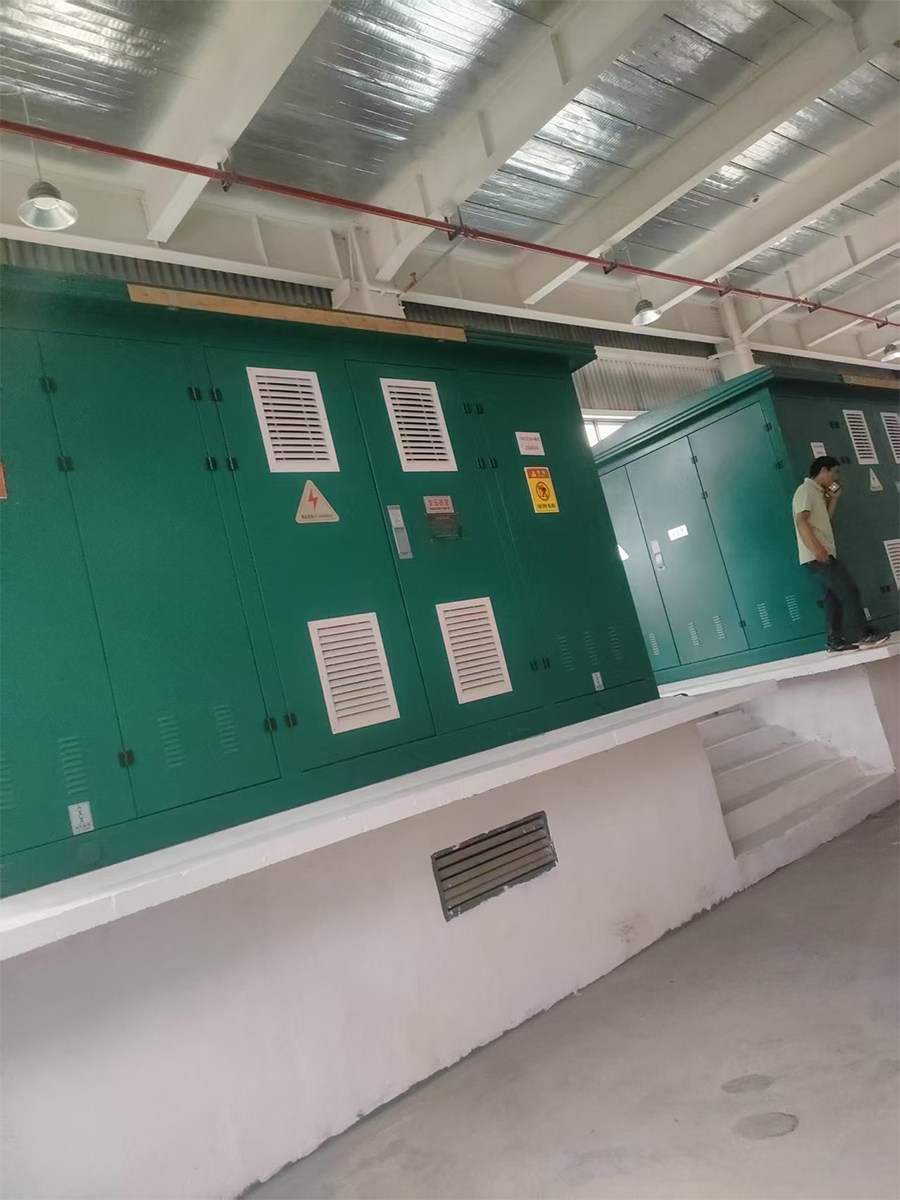

Box-typesubstation ACB VCB MCCB

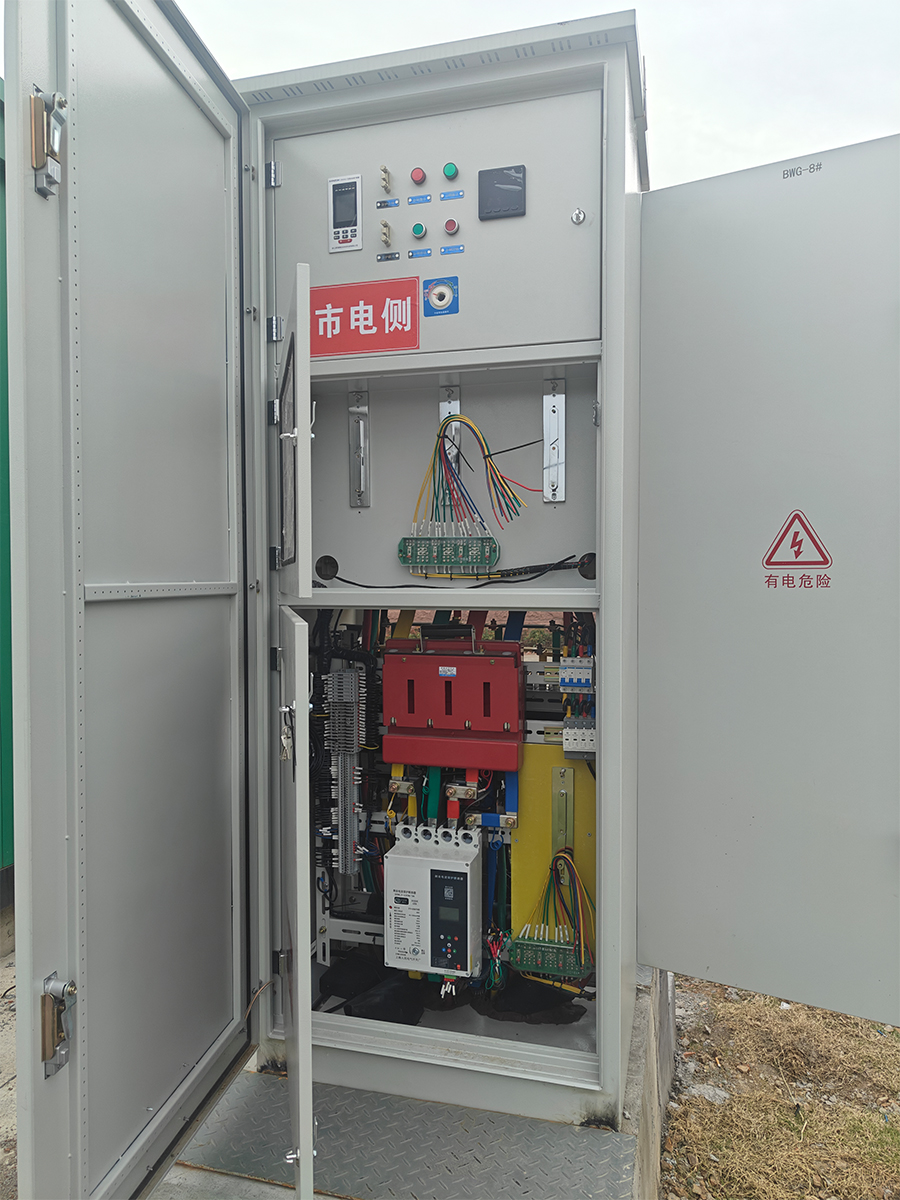

Power transmission successful

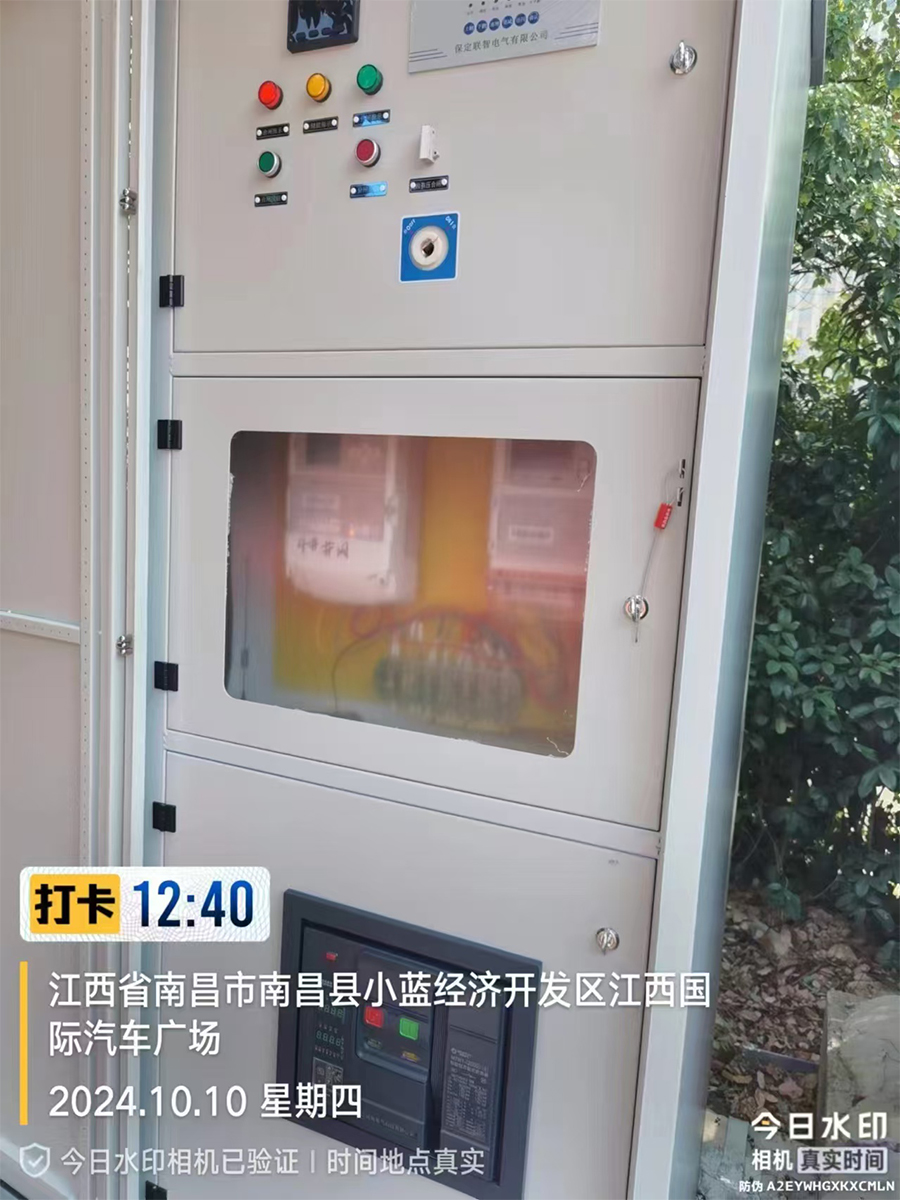

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

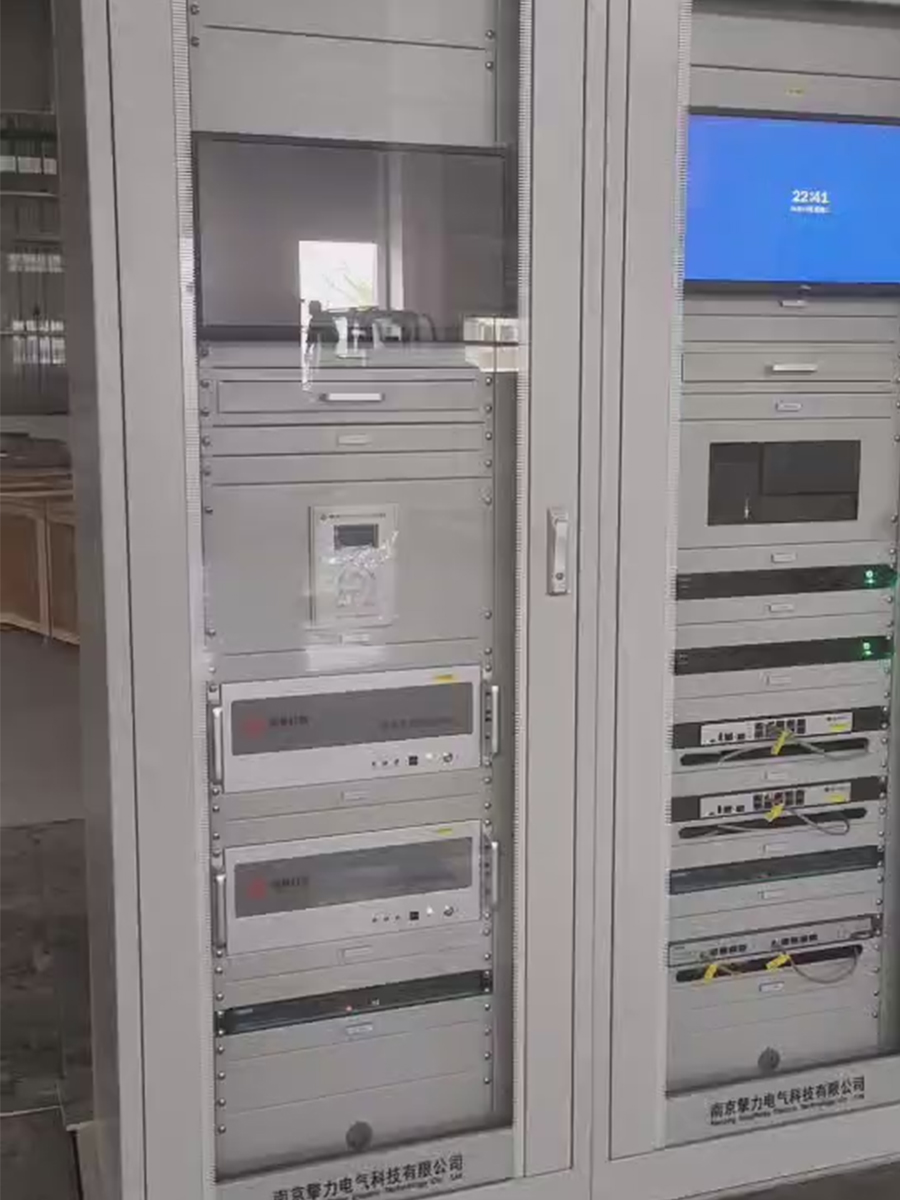

HighandLowVoltageSwitchgearACBMCCBVCB

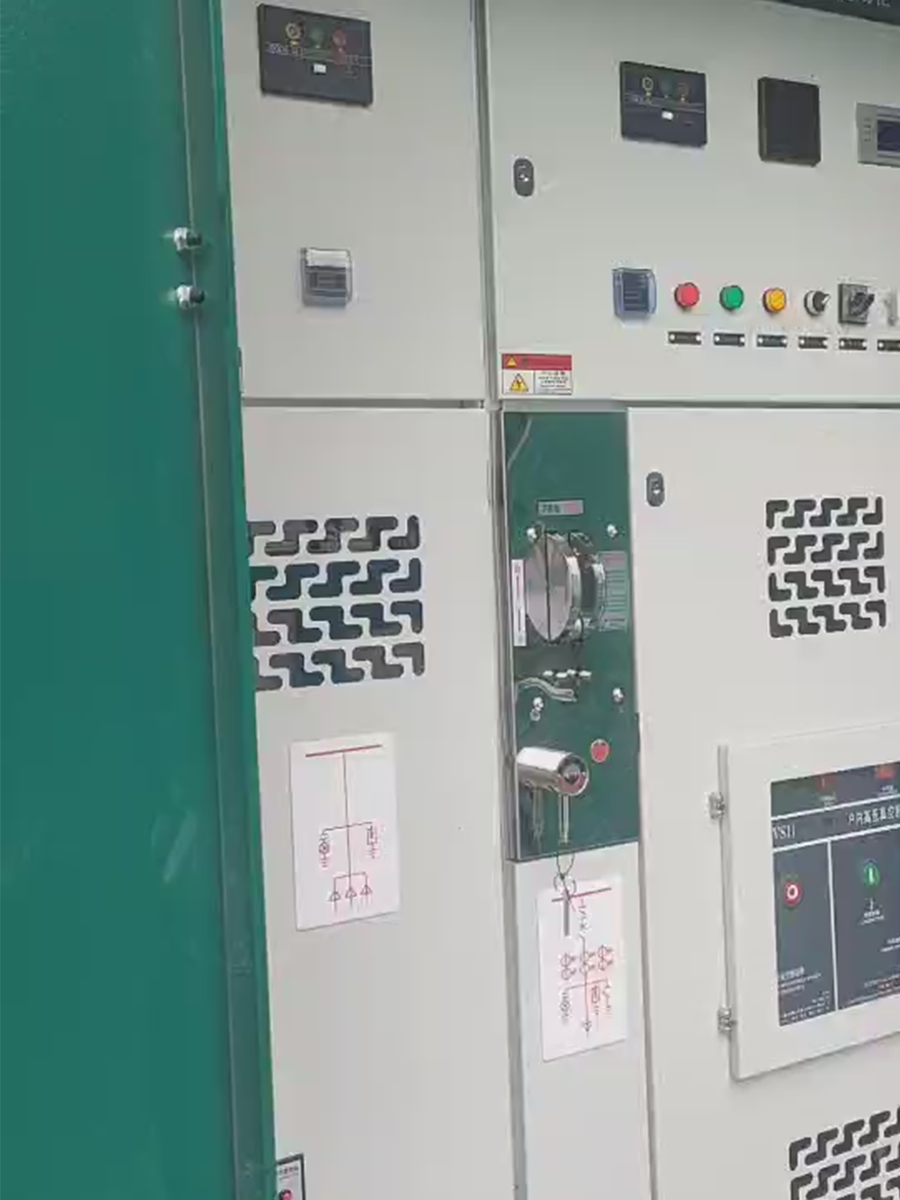

Box-typesubstationUtilisingourVCB

loại	cực	Kích thước bên ngoài						Kích thước lắp đặt (mm)			Kích thước kết nối bảng điều khiển phía sau (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Trái 44 Phải 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

loại	MTM1-63		MTM1-125			MTM1-250
lnmFrameInm(A)	63		125			250
Dòng định mức (A)	10,16,20,25,32,40,50,63		16,20,25,32,40,50,63,80,100,125			100,125,140,160,180,200,225,250
Điện áp định mức Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Điện áp cách điện định mứcUi(V)	AC800		AC800			AC800
Số cực	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA) Giới hạn định mức ngắn mạch mức công suất phá vỡ	L	M	S	L	M	S	L	M
IcukA) Giới hạn định mức ngắn mạch khả năng phá vỡ	12	35	12	35	50	12	35	50
IC(kA) Công suất ngắt ngắn mạch định mức	6	22	6	22	35	6	22	35
định mức giới hạn ngắn mạch khả năng phá vỡ	4500		3000			2500
Tuổi thọ hoạt động (chu kỳ)	8500		7000			6500
Khoảng cách hồ quang (mm)	0,< 50		0,< 50			< 50

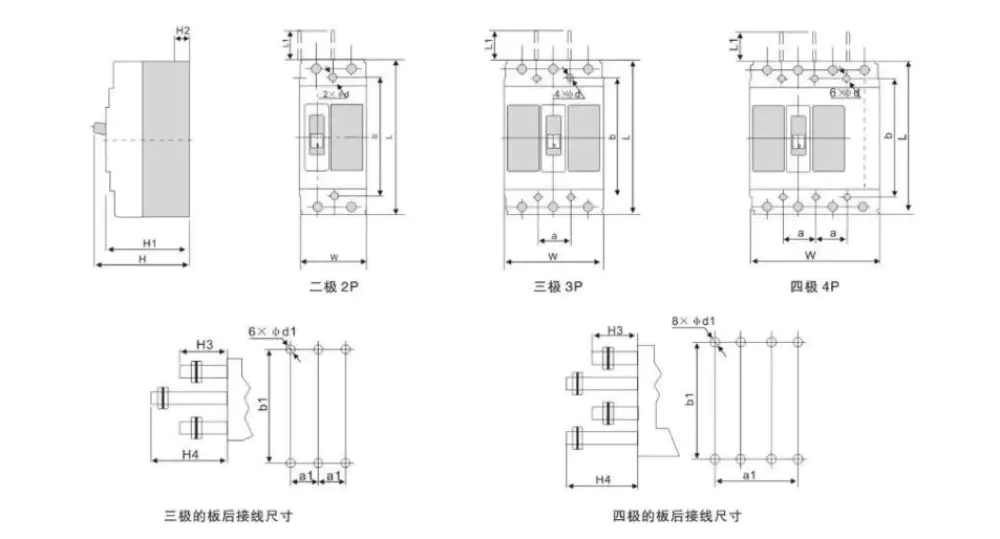

Kích thước
Kích thước cài đặt
