Nhà cung cấp MCCB DC PV năng lượng mặt trời

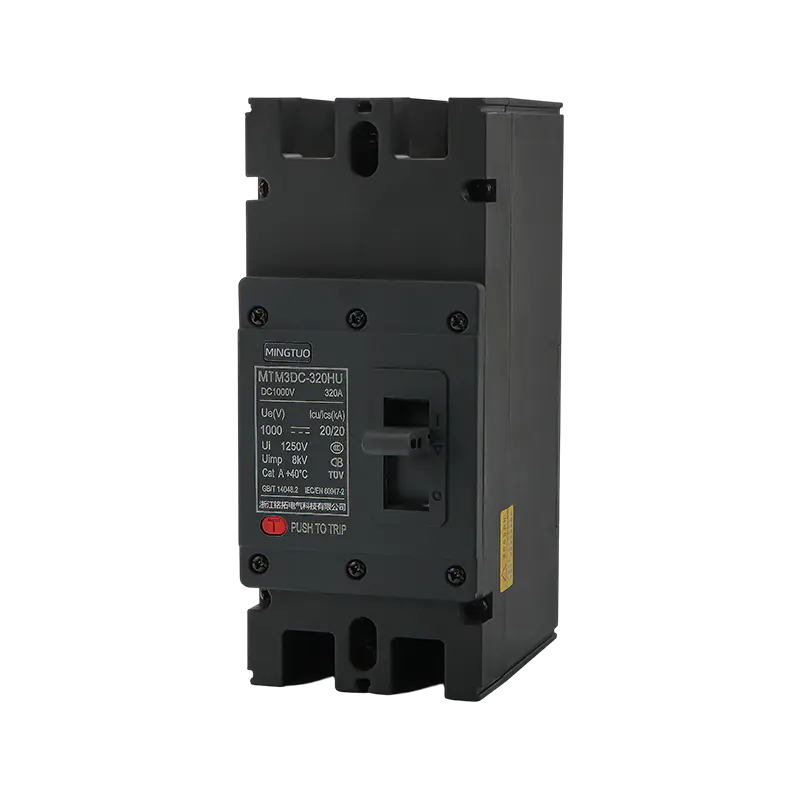

Trang chủ / Sản phẩm / Bộ ngắt mạch vỏ đúc / MCCB dòng MTM3 / Bộ ngắt mạch năng lượng mặt trời PV DC MCCB 1000V 630A để bảo vệ bảng điều khiển
Bộ ngắt mạch này cung cấp khả năng bảo vệ quá tải, ngắn mạch và lỗi hồ quang đáng tin cậy cho phía DC quang điện thông qua quy trình "phát hiện lỗi → cắt nhanh→dập tắt hồ quang từ tính", đồng thời hỗ trợ cách ly an toàn và giám sát trạng thái để đảm bảo hệ thống hoạt động an toàn và ổn định.
Tuân thủ các tiêu chuẩn an toàn quốc tế nghiêm ngặt, cầu dao của chúng tôi trải qua quá trình kiểm tra nghiêm ngặt để đảm bảo hiệu suất ổn định trong suốt thời gian sử dụng 25 năm của hệ thống.
| 1. Hiệu suất DC vượt trội | Công suất cắt cao lên tới 25kA ở 1000–1500V DC Phát hiện và gián đoạn lỗi nhanh như chớp 0,5ms Ngăn chặn đáng tin cậy các hồ quang DC để bảo vệ thiết bị và nhân viên |
| 2. Độ bền vượt trội | Vỏ chống tia cực tím được xếp hạng IP65 Chống ăn mòn phun muối, được thử nghiệm trong 1000 giờ Tối thiểu 20.000 chu kỳ vận hành cơ học Hoạt động đáng tin cậy trong các điều kiện môi trường khắc nghiệt |
| 3. Tính năng thông minh | Giám sát lỗi tích hợp và khả năng vận hành từ xa Xóa các chỉ báo trạng thái để giám sát hệ thống theo thời gian thực Công nghệ bù nhiệt độ để tăng cường bảo vệ |
| 4. Đảm bảo chất lượng được chứng nhận | Được chứng nhận TÜV Rheinland, tuân thủ UL 489B Tuân thủ tiêu chuẩn IEC 60947-2 100% được kiểm tra tại nhà máy trước khi vận chuyển để có hiệu suất ổn định |
| 5. Dễ dàng cài đặt và bảo trì | Nhỏ gọn hơn 35% so với cầu dao DC thông thường Cài đặt phụ kiện không cần dụng cụ và các đầu nối kết nối ở mặt trước Linh hoạt để gắn trên đường ray DIN hoặc bảng điều khiển |
| 6. Hiệu quả chi phí | Tuổi thọ dài hơn các giải pháp tiêu chuẩn Giảm yêu cầu bảo trì Định giá trực tiếp tại nhà máy với bảo hành 3 năm và hỗ trợ toàn cầu |
-
MCCB Instantaneous Test
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.
-

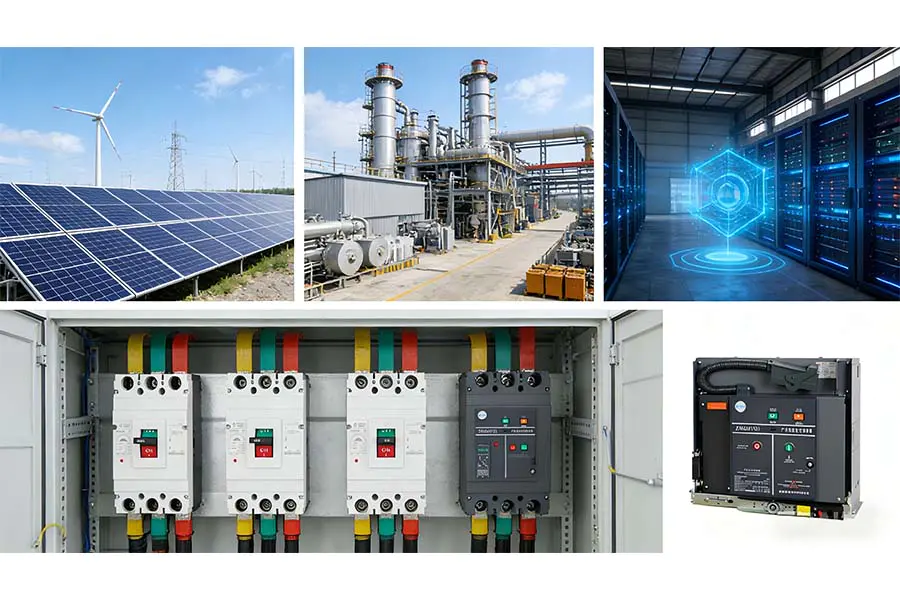

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
| NGOẠI THẤT |  |  | |||||

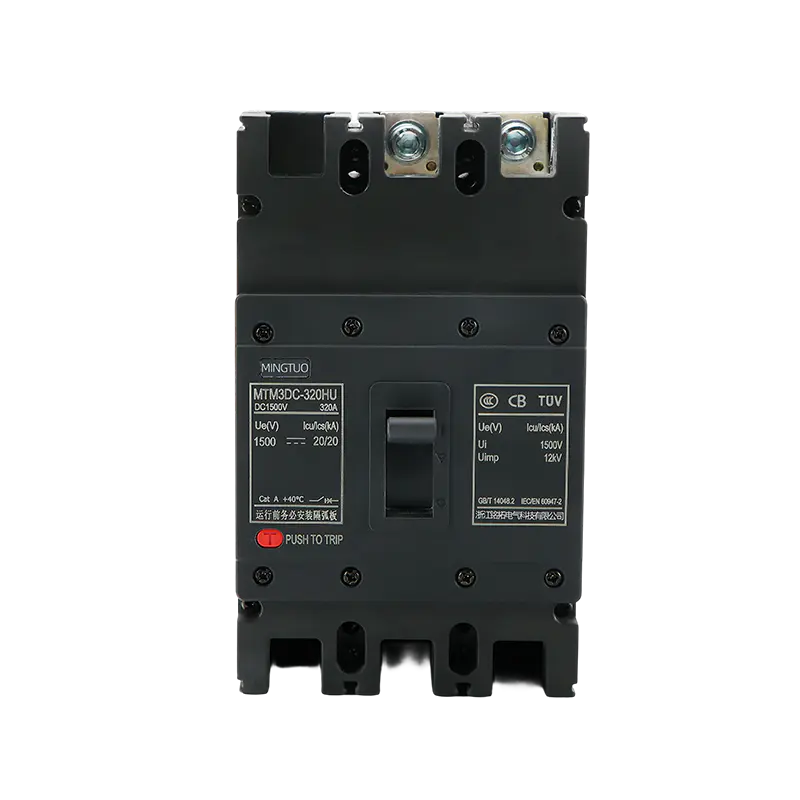

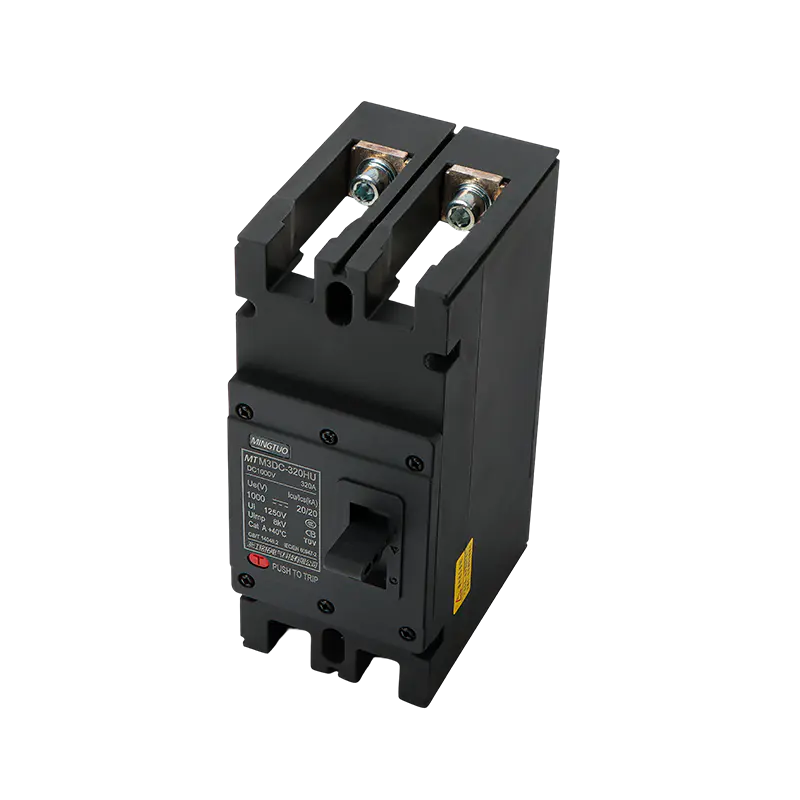

| Khung vỏ | Model SRM3DC-320 | SRM3DC-400 | |||||
| Số cực | 2 | ba | 2 | ba | |||
| Điện áp làm việc định mức Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 |
| Điện áp cách ly định mức Ui(V) | DC1250 | DC1500 | DC1500 | ||||
| Điện áp chịu va đập định mức Uimp(kV) | tám | 12 | 12 | ||||
| Dòng điện định mức In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 225,250,315,350,400 | |||||
| Giới hạn định mức khả năng cắt ngắn mạch Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(vòng 2 cọc) 20[3-dây cột) |
| một | một | / | 70 | 40 | 20 | 20[2－dây cột) 25(chuỗi 3 cực) | |
| Chế độ kết nối Ics(kA) vận hành khả năng cắt ngắn mạch | Ics=100%Icu | ||||||
| Lên xuống, xuống và lên (2P, 320/3P) Đi vào và đi ra, đi lên và đi ra (3P) | |||||||
| Danh mục sử dụng | A | ||||||
| Nó có chức năng cách ly không? | Hãy là
| ||||||
| Nhiệt độ môi trường hoạt động | -35oC~ 70oC | ||||||
| Tuổi thọ cơ học (lần) | 20000 | mười nghìn | |||||
| Tuổi thọ điện (lần) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 |
| Đáp ứng tiêu chí | IEC/EN 60947-2,GB/T 14048.2 | ||||||

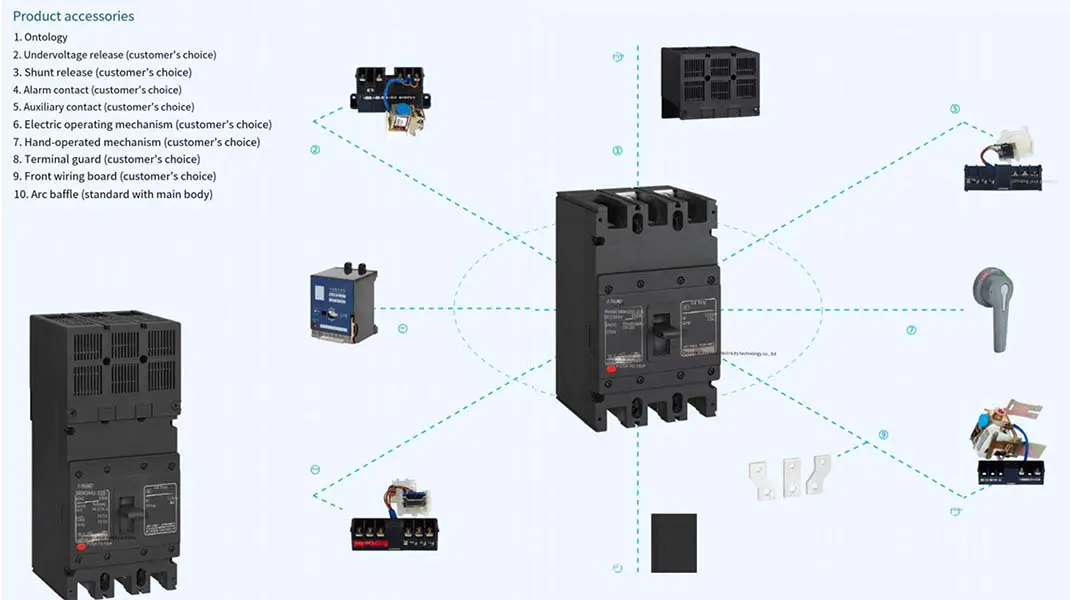

| Tệp đính kèm | Kích thích riêng biệt, phụ trợ, báo động, vận hành bằng tay và vận hành bằng điện | ||||||
| Xác thực | CCC, CE, TUV | ||||||
| số đo (dài × rộng × cao) (mm) | 180×76×126 (2P) 180×107×126 (3P) | 250×124×165 (2P) 250×182×165 (3P) | |||||
| Bình luận | Khung vỏ 320 được chia thành H: đứt cao, R: loại giới hạn dòng điện | ||||||
| NGOẠI THẤT |  |  | ||||||

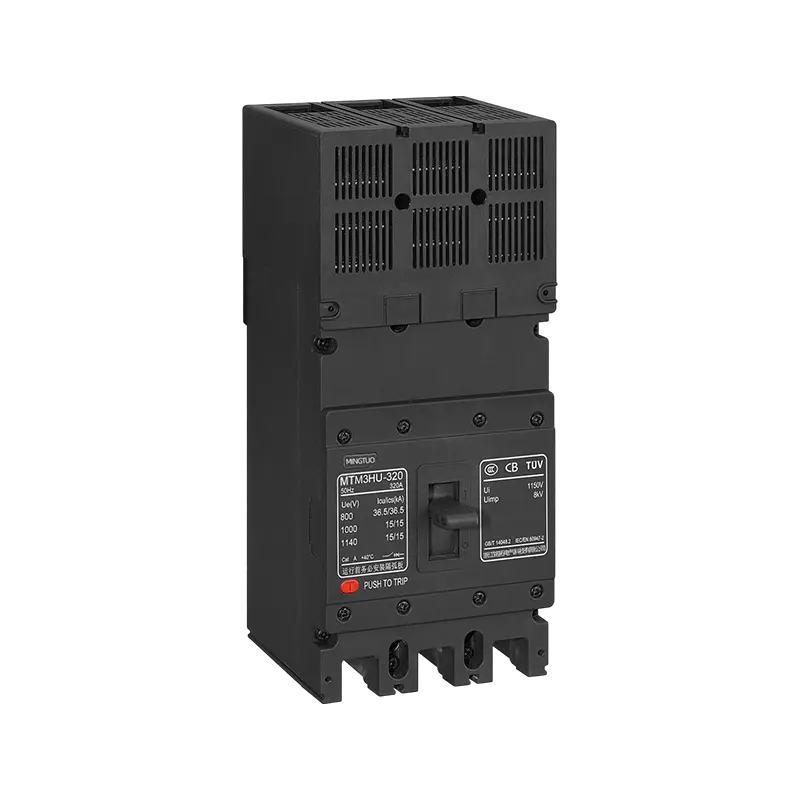

| Khung vỏ | SRM3HU-320 | SRM3HU-400 | ||||||
| Số cực | ba | ba | ||||||
| Điện áp làm việc định mức Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Điện áp cách ly định mức Ui(V) | AC1150 | |||||||
| Điện áp chịu va đập định mức Uimp(kV) | tám | 12 | ||||||
| Dòng điện định mức In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,320 | 250,280,315,320,350,bốn trăm | ||||||
| Giới hạn định mức khả năng cắt ngắn mạch Icu(kA) | támy-five | 50 | 36.5 | 10 | támy-five | 50 | 36.5 | 10 |
| một | ! | một | một | 100 | 60 | 50 | 15 | |
| Chế độ kết nối Ics(kA) vận hành khả năng cắt ngắn mạch | Ics=100%Icu | |||||||
| Danh mục sử dụng | A | |||||||
| Nó có chức năng cách ly không? | Hãy là | |||||||
| Nhiệt độ môi trường hoạt động | -35oC~ 70oC | |||||||
| Tuổi thọ cơ học (lần) | 20000 | mười nghìn | ||||||
| Tuổi thọ điện (lần) | 3000 | 3000 | 3000 | 2000 | 1000 | 1000 | 1000 | 700 |
| Đáp ứng tiêu chí | IEC/EN 60947-2,GB/T 14048.2 | |||||||
| Tệp đính kèm | Kích thích riêng biệt, phụ trợ, báo động, vận hành bằng tay và vận hành bằng điện | |||||||
| Xác thực | CCC, CE, TUV | |||||||
| số đo (dài × rộng × cao) (mm) | 180×107×126 (3P) | 250×182×165 (3P) | ||||||
| Bình luận | Khung vỏ 320 được chia thành H: đứt cao, R: loại giới hạn dòng điện | |||||||
| NGOẠI THẤT |  | | ||||||
| Khung vỏ | SRM3HU-630 | SRM3HU-800 | ||||||
| Số cực | ba | ba | ||||||
| Điện áp làm việc định mức Ue(V) | AC415 | AC500/600 | AC800 | AC1000/1400 | AC415 | AC500/690 | AC800 | AC1000/1140 |
| Điện áp cách ly định mức Ui(V) | AC1150 | |||||||
| Điện áp chịu va đập định mức Uimp(kV) | 12 | 12 | ||||||
| Dòng điện định mức In(A) | 500 630 | 700, tám trăm | ||||||
| Giới hạn định mức khả năng cắt ngắn mạch Icu(kA) | támy-five | 50 | 36.5 | 10 | támy-five | 50 | 36.5 | 10 |
| 100 | 60 | 50 | 15 | 100 | 60 | 50 | 15 | |
| Chế độ kết nối Ics(kA) vận hành khả năng cắt ngắn mạch | Ics=100%Icu | |||||||
| Danh mục sử dụng | A | |||||||
| Nó có chức năng cách ly không? | Hãy là | |||||||
| Nhiệt độ môi trường hoạt động | -35oC~ 70oC | |||||||
| Tuổi thọ cơ học (lần) | 5000 | mười nghìn | ||||||
| Tuổi thọ điện (lần) | 1000 | 1000 | 1000 | 700 | 1000 | 1000 | 1000 | 700 |
| Đáp ứng tiêu chí | IEC/EN 60947-2,GB/T 14048.2 | |||||||
| Tệp đính kèm | Kích thích riêng biệt, phụ trợ, báo động, vận hành bằng tay và vận hành bằng điện | |||||||
| Xác thực | CCC, CE, TUV | |||||||
| số đo (dài × rộng × cao) (mm) | 250×182×165 (3P) | 250×182×165 (3P) | ||||||
| NGOẠI THẤT |  |  | ||||||

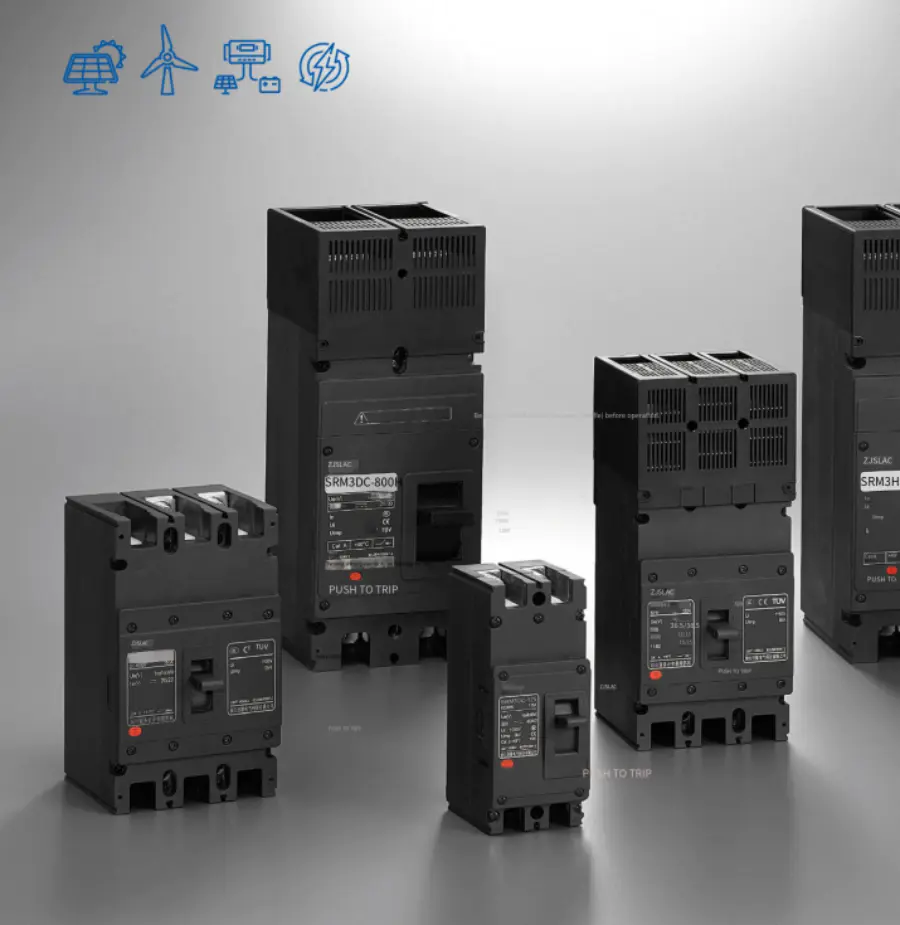

| Khung vỏ | Model SRM3DC-320 | SRM3DC-800 | ||||||
| Số cực | 2-ba | 2-ba | ||||||
| Điện áp làm việc định mức Ue(V) | DC500 | DC1000 | DC1500 | DC250/500 | DC750/1000 | DC1250/1500 | DC1250/1500 | |
| Điện áp cách ly định mức Ui(V) | DC1250 | DC1500 | DC1500 | |||||
| Điện áp chịu va đập định mức Uimp(kV) | tám | 12 | 12 | |||||
| Dòng điện định mức In(A) | 63,80,100,125,140,160,180,200,225,250,280,315,350 | 225,250,315,350,bốn trăm | ||||||
| Giới hạn định mức khả năng cắt ngắn mạch Icu(kA) | 50 | 20 | 20 | 65 | 35 | 15 | 15(chuỗi 2 cực) 20(chuỗi 3 cực) | |
| một | một | / | 70 | 40 | 20 | 20(2 dây cột) 25(chuỗi 3 cực) | ||
| Chế độ kết nối Ics(kA) vận hành khả năng cắt ngắn mạch | Ics=100%Icu | |||||||
| Danh mục sử dụng | A | |||||||
| Nó có chức năng cách ly không? | Hãy là | |||||||
| Nhiệt độ môi trường hoạt động | -35oC~ 70oC | |||||||
| Tuổi thọ cơ học (lần) | 20000 | mười nghìn | ||||||
| Tuổi thọ điện (lần) | 3000 | 2000 | 1500 | 1000 | 1000 | 700 | 500 | |
| Đáp ứng tiêu chí | IEC/EN 60947-2,GB/T 14048.2 | |||||||
| Tệp đính kèm | Kích thích riêng biệt, phụ trợ, báo động, vận hành bằng tay và vận hành bằng điện | |||||||
| Xác thực | CCC, CE, TUV | |||||||
| số đo (dài × rộng × cao) (mm) | 180×76×126(2P) 180×107×126(3P) | 250×124×165(2P) 250×182×165(3P) | ||||||
