Hệ thống cầu dao vỏ cách điện: Cách chúng hoạt động và cách chọn

Một kỹ sư đang làm việc trên một tổng đài điện áp thấp mới đã từng mô tả tình huống khó xử kinh điển đối với bộ cấp nguồn 1.600 A: một cầu dao vỏ đúc gần như không che được định mức hoặc một cầu dao không khí hoàn toàn có cảm giác như quá mức cần thiết. Bộ ngắt mạch vỏ cách điện (ICCB) nằm ở giữa và nó giải quyết chính xác vấn đề đó trong hàng nghìn lần lắp đặt. Trong thực tế, hệ thống ICCB là một cầu dao vỏ đúc hiệu suất cao đặt trong một vỏ cách điện hoàn toàn, thường được trang bị bảo vệ ngắt điện tử và thường được bố trí trong một giá đỡ rút ra. Bài viết này giải thích ý nghĩa của danh mục này, so sánh nó với vỏ đúc và cầu dao không khí cũng như những điều cần xác minh trước khi bạn chỉ định một loại.

What an insulated case circuit breaker system is

Về cốt lõi, cầu dao vỏ cách điện là một cầu dao vỏ đúc công suất lớn. Tên mô tả vỏ máy: tất cả các bộ phận mang dòng điện nằm bên trong một vỏ cách điện được đúc từ nhựa nhiệt rắn hoặc polyester gia cố bằng thủy tinh. Cấu trúc này giữ cho thiết bị nhỏ gọn trong khi vẫn chứa hồ quang khi bị gián đoạn. Hầu hết ICCB hoạt động trong phạm vi 800 A đến 5.000 A, với các kích thước khung phổ biến là 800 A, 1.600 A, 2.000 A, 3.200 A và 4.000 A. Chúng có chung cơ chế chuyển mạch cơ bản của MCCB, nhưng bổ sung biên hiệu suất và khả năng bảo trì mà các bộ cấp nguồn quan trọng yêu cầu.

Ba đặc điểm tách biệt ICCB với MCCB tiêu chuẩn. Đầu tiên, cơ chế tích trữ năng lượng gồm hai bước mang lại khả năng đóng và mở nhất quán bất kể người vận hành di chuyển tay cầm chậm đến mức nào. Thứ hai, một bộ phận ngắt điện tử thay thế cho hành trình nhiệt-từ, cung cấp các cài đặt có thể điều chỉnh trong thời gian dài, thời gian ngắn, tức thời và lỗi chạm đất. Thứ ba, có sẵn các khung lớn hơn với kết cấu có thể kéo ra, vì vậy có thể rút cầu dao để kiểm tra hoặc thay thế mà không cần tháo thanh cái. Các tính năng này cùng nhau làm cho ICCB hoạt động giống như một cầu dao không khí hơn trong khi vẫn giữ được dấu chân của vỏ đúc.

Why the system part matters

Từ "hệ thống" trong hệ thống cầu dao vỏ cách điện không phải là ngẫu nhiên. In a switchboard, the breaker never works alone. Nó được ghép nối với bộ ngắt, giá đỡ kéo, khóa liên động cơ học, tiếp điểm phụ, ngắt song song hoặc bộ nhả điện áp thấp, cảm biến chạm đất và đôi khi là mô-đun giao tiếp. Bộ phận hành trình điện tử là trung tâm của sự sắp xếp. Các giá trị lấy và trễ trong thời gian dài và ngắn có thể điều chỉnh giúp có thể chọn lọc: lỗi trên bộ cấp nguồn phía hạ lưu sẽ được loại bỏ trước khi máy cắt chính cắt. Nếu không có sự phối hợp, một lỗi nhỏ có thể làm đen tối cả cơ sở.

Khi một thông số kỹ thuật yêu cầu bảo vệ LSIG hoặc giám sát từ xa, MCCB nhiệt từ không thể cung cấp nó, nhưng cầu dao có bộ ngắt điều khiển bằng bộ vi xử lý thì có thể. Nhiều nhà chế tạo tổng đài hiện nay sử dụng loại vỏ đúc làm mặc định cho các bộ cấp nguồn gắn cố định và dự trữ các vị trí rút ra cho nguồn điện và dây nối. A modern power distribution breaker such as the Bộ ngắt mạch vỏ đúc 100 A đến 1.600 A MTNSX đảm nhận phần lớn các nhiệm vụ trung chuyển này với diện tích phù hợp với các ngăn nhỏ gọn.

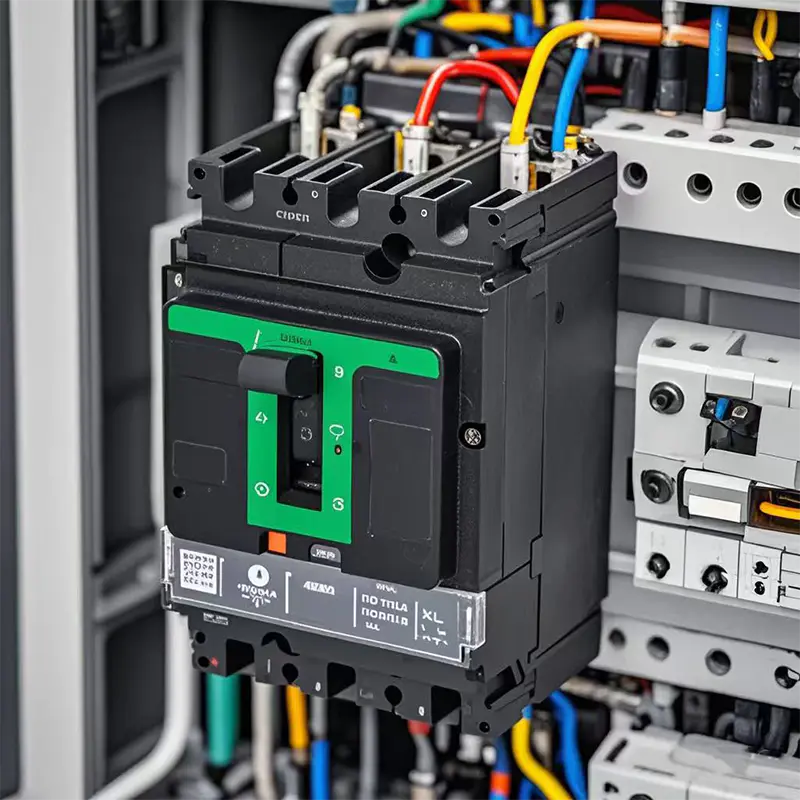

Bộ ngắt mạch vỏ đúc AC MT-NSX 3/4P 100A-630A dành cho công nghiệp và thương mại Mingtuo, Trung Quốc Bán buôn Bộ ngắt mạch vỏ đúc AC MT-NSX 3/4P 100A-630A dành cho các nhà cung cấp phân phối công nghiệp & thương mại và MT-N... Xem sản phẩm →

Hệ thống ICCB so với vỏ đúc và bộ ngắt mạch không khí

Một so sánh trực tiếp làm rõ vị trí phù hợp của mỗi công nghệ trong phân phối điện áp thấp.

Bảng này nêu rõ một điểm: ICCB chiếm khoảng trống giữa máy cắt vỏ đúc hiệu suất cao và máy cắt không khí. Chúng cung cấp hầu hết khả năng bảo trì và tính chọn lọc của ACB trong một gói có thể tích hợp dễ dàng vào thiết bị đóng cắt nhỏ gọn. The trade-offs appear at the extremes. Dưới khoảng 800 A, MCCB được xây dựng tốt sẽ tiết kiệm hơn. Trên 3.200 A, hoặc khi tủ điện đã có kích thước phù hợp với các ngăn ACB tiêu chuẩn, cầu dao không khí trở thành lựa chọn thiết thực.

Nơi mà hệ thống ngắt vỏ cách điện giành được vị trí của mình

Hệ thống ICCB hiếm khi là lựa chọn rẻ nhất, nhưng chúng trở thành lựa chọn phù hợp khi có ba điều kiện trùng lặp: bộ cấp nguồn cần biên độ mang dòng thực tế, nghiên cứu bảo vệ yêu cầu đường cong có thể điều chỉnh được và dự kiến sẽ phải bảo trì mà không cần tắt máy kéo dài. Typical installations include:

• Các tổng đài điện áp thấp và trung tâm điều khiển động cơ nơi các vị trí chính hoặc dây buộc cần có khả năng rút điện.
• Các tòa nhà cao tầng và các trạm cấp điện thương mại có không gian phòng điện chật hẹp.
• Các nhà máy công nghiệp có quy trình liên tục, trong đó tính chọn lọc và thay thế nhanh chóng giúp giảm thời gian ngừng hoạt động.
• Trung tâm dữ liệu, bệnh viện và các cơ sở quan trọng khác có nguồn cấp dữ liệu kép, truyền tự động hoặc sao lưu máy phát điện.
• Mạch đầu ra và mạch bypass của UPS, trong đó bộ ngắt điện tử phối hợp với bảo vệ máy biến áp ngược dòng.

Trong mỗi trường hợp, yếu tố quyết định là bộ ngắt và cấu hình thiết bị đóng cắt. Nếu bộ ngắt nhiệt từ cố định không thể cung cấp đường cong phối hợp, dự án sẽ chuyển sang lớp chuyến đi điện tử. Nếu cách bố trí tổng đài cũng yêu cầu xây dựng hệ thống rút điện thì bạn đang chỉ định một hệ thống ICCB hoặc máy cắt không khí một cách hiệu quả.

Những điều cần kiểm tra trước khi chỉ định hệ thống ICCB

Thông số kỹ thuật trông giống như xếp hạng hiện tại đơn giản có thể che giấu một số chi tiết kỹ thuật. Hãy vượt qua những điểm này trước khi cam kết tham gia một lớp học đột phá.

1. Đánh giá liên tục và lề khung. Chọn một khung bằng hoặc cao hơn độ khuếch đại của dây dẫn, có chỗ cho sự phát triển trong tương lai.
2. Làm gián đoạn xếp hạng. Xác minh cả khả năng ngắt cuối cùng và khả năng ngắt dịch vụ so với mức lỗi được tính toán.
3. Chức năng đơn vị chuyến đi. Xác nhận các cài đặt thời gian dài, thời gian ngắn, tức thời và lỗi chạm đất có sẵn và có thể điều chỉnh tại chỗ.
4. Sự phối hợp chọn lọc Kiểm tra sự phối hợp với bảo vệ máy biến áp thượng nguồn và các bộ cấp nguồn hạ lưu, bao gồm cả khả năng chịu thời gian ngắn.
5. Rút ra hoặc xây dựng cố định. Quyết định xem việc lắp đặt có cần thay thế cầu dao mà không ngắt điện thanh cái hay không.
6. Phụ kiện và thông tin liên lạc. Bao gồm giải phóng điện áp thấp, ngắt shunt, tiếp điểm phụ hoặc giao tiếp bus nếu cần.
7. Điều kiện dịch vụ. Áp dụng giảm công suất cho nhiệt độ môi trường xung quanh, độ cao, độ ẩm hoặc môi trường ăn mòn.
8. Tiêu chuẩn và chứng nhận. Xác nhận việc tuân thủ tiêu chuẩn IEC 60947-2, UL 489 hoặc tiêu chuẩn dành cho thị trường đích.

Đối với các ứng dụng ở dải ICCB trên hoặc khi tổng đài được lắp xung quanh các ngăn máy cắt không khí, giải pháp thay thế tự nhiên là máy cắt không khí rút ra. Máy cắt không khí rút ra MT-2000-3200A của Điện Mingtuo để phân phối điện áp thấp bao gồm phạm vi 2.000 A đến 3.200 A với kết cấu rút điện và hiệu suất gián đoạn dự kiến của cầu dao chính trong loại đó.

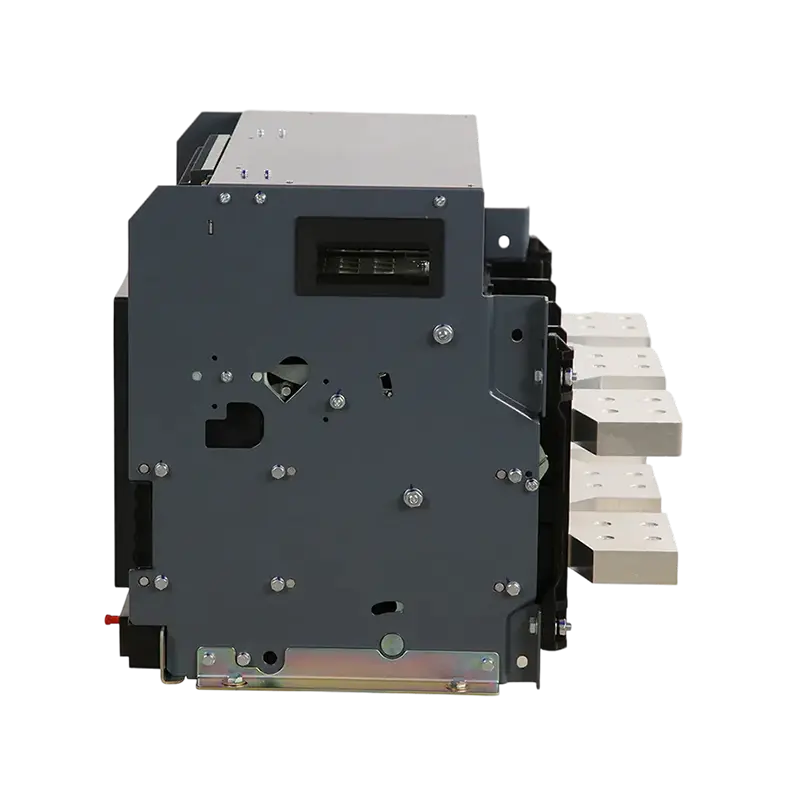

Nhà cung cấp máy cắt không khí phân phối điện áp thấp, nhà máy Mingtuo đang bán buôn các nhà cung cấp máy cắt không khí phân phối điện áp thấp 2000–3200A và nhà sản xuất máy cắt không khí điện áp thấp... Xem sản phẩm →

Kết hợp công nghệ với ứng dụng

Loại tốt nhất hiếm khi là loại đắt nhất. MCCB hiệu suất cao, gắn cố định có thể xử lý nhiều bộ cấp liệu một cách tiết kiệm. Hệ thống ICCB với hành trình điện tử sẽ phù hợp khi tính chọn lọc và khả năng điều chỉnh là quan trọng. ACB rút tiền thắng khi tổng đài lớn, dòng điện vượt quá khoảng 3.200 A hoặc chiến lược bảo trì ủng hộ khả năng rút tiền hoàn toàn. Mỗi bước thăng tiến trong lớp sẽ làm tăng thêm chi phí và dấu chân, do đó, mức độ lỗi, sự phối hợp và nhu cầu dịch vụ sẽ đưa ra quyết định.

Phạm vi sản phẩm có sẵn từ một nhà sản xuất duy nhất có thể đơn giản hóa quyết định đó. Về mặt vỏ đúc, dòng MTNSX bao gồm phân phối điện từ 100 A đến 1.600 A cho các ứng dụng bộ cấp nguồn gắn cố định. Về mặt không khí, NT/Tây Bắc nâng cao máy cắt không khí định mức 1.600 A đến 6.300 A phục vụ các vị trí chính và buộc cố định và rút ra, vượt quá giới hạn thực tế của khung ICCB.

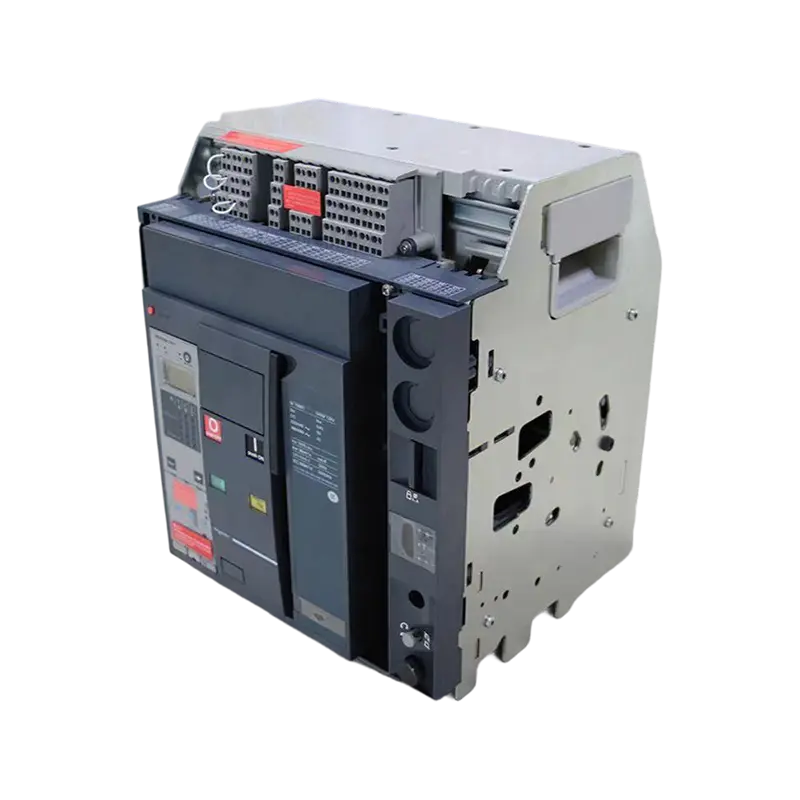

Máy cắt không khí tiên tiến 1600A–6300A dành cho lắp đặt cố định và rút điện Sup Mingtuo, Trung Quốc Bán buôn Máy cắt không khí tiên tiến 1600A–6300A dành cho các nhà cung cấp lắp đặt cố định và rút ra và Máy cắt không khí tiên tiến ... Xem sản phẩm →

Việc hiểu các hệ thống ngắt vỏ cách điện rất quan trọng vì danh mục này nằm chính xác ở nơi mà nhiều dự án thực tế cần được bảo vệ: hiệu suất đủ cao để mang lại khả năng chọn lọc và khả năng sử dụng, đủ nhỏ gọn để phù hợp với các phòng điện thực tế và đủ tài liệu để được xác định một cách đáng tin cậy. Bắt đầu bằng việc tính toán lỗi và nghiên cứu chọn lọc, lớp ICCB thường không phải là một sự thỏa hiệp hay xa xỉ mà là sự phù hợp phù hợp. Hướng dẫn lựa chọn cầu dao hạ thế và trung thế của chúng tôi đi qua đầy đủ từ MCCB đến ACB đến máy cắt chân không. Đối với các yêu cầu cụ thể về tổng đài, đội ngũ kỹ thuật tại Mingtuo Electric có thể xem lại kích thước khung, đơn vị chuyến đi và cách sắp xếp rút tiền theo hồ sơ tải của bạn.
