Name: Combo bảo vệ động cơ MT-GV2: MCCB và Rơle quá tải nhiệt cho động cơ 0,1–32A
Rating: 5 (99 reviews)

Combo bảo vệ động cơ MT-GV2: MCCB và Rơle quá tải nhiệt cho động cơ 0,1–32A

Mô tả:

Combo bảo vệ động cơ MT-GV2 tích hợp bộ ngắt mạch vỏ đúc (MCCB) hiệu suất cao với bộ bảo vệ động cơ dòng GV2, tạo thành giải pháp bảo vệ toàn diện cho mạch động cơ điện áp thấp. Sự kết hợp này bảo vệ động cơ khỏi bị đoản mạch, quá tải và mất pha đồng thời đảm bảo vận hành trơn tru trong môi trường công nghiệp.

Được chế tạo từ vật liệu nhiệt rắn bền và được thiết kế để lắp đặt nhỏ gọn, hệ thống này lý tưởng cho các trung tâm điều khiển động cơ, bảng điều khiển máy móc và thiết lập tự động hóa công nghiệp. Nó cung cấp khả năng bảo vệ chính xác cho các động cơ có dòng điện từ 0,1A đến 32A, với khả năng lắp đặt dễ dàng và vận hành trực quan cho nhân viên bảo trì.

Ứng dụng:

Combo MT-GV2 được triển khai rộng rãi trong các lĩnh vực công nghiệp và thương mại để đảm bảo động cơ hoạt động liên tục, đáng tin cậy. Các trường hợp sử dụng điển hình bao gồm:

Máy bơm, máy nén và quạt

Băng tải và thiết bị xử lý vật liệu

Máy công cụ và dây chuyền gia công

Máy móc chế biến nông sản, thực phẩm

Hệ thống điều khiển động cơ năng lượng tái tạo

GV3 Auxiliary Side Loading

Nguyên tắc làm việc:

Bộ ngắt mạch động cơ có chức năng bảo vệ quá tải và ngắn mạch. Quá tải đạt được bằng cách làm nóng và uốn dải lưỡng kim, ngắt cơ cấu ngắt phía trên và thực hiện bảo vệ đường dây. So với cầu dao vỏ đúc từ nhiệt, nó có độ chính xác cao hơn, dòng điện nhỏ hơn và khả năng bảo vệ chính xác hơn. Bảo vệ động cơ thực tế. Bảo vệ ngắn mạch đạt được bằng cách tạo ra lực từ Lorentz thông qua một cuộn dây và lõi sắt được điều khiển bởi lực từ để kích hoạt cơ cấu ngắt, mở cầu dao, ngắt mạch và bảo vệ động cơ. Nó thường được sử dụng để bảo vệ dòng điện cao trong quá trình khởi động động cơ.

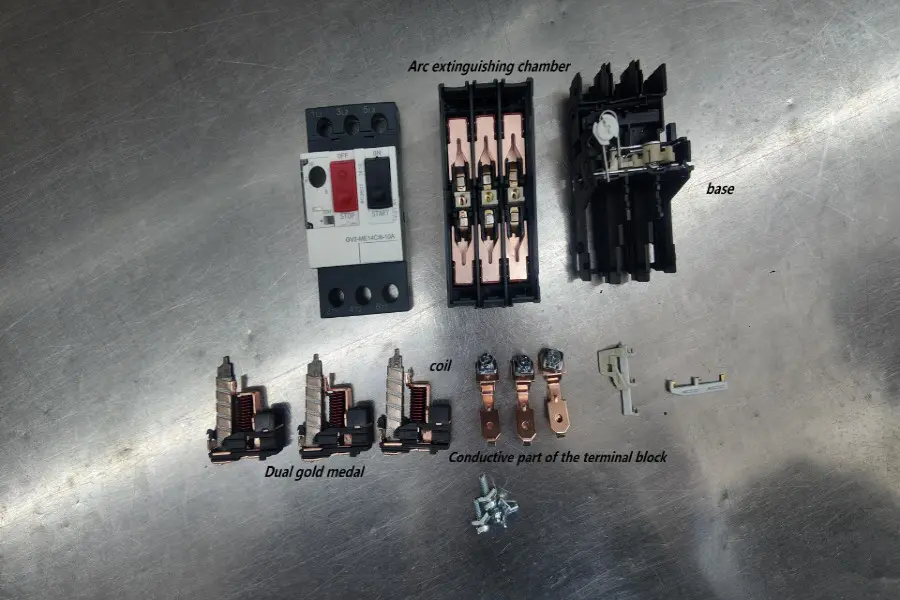

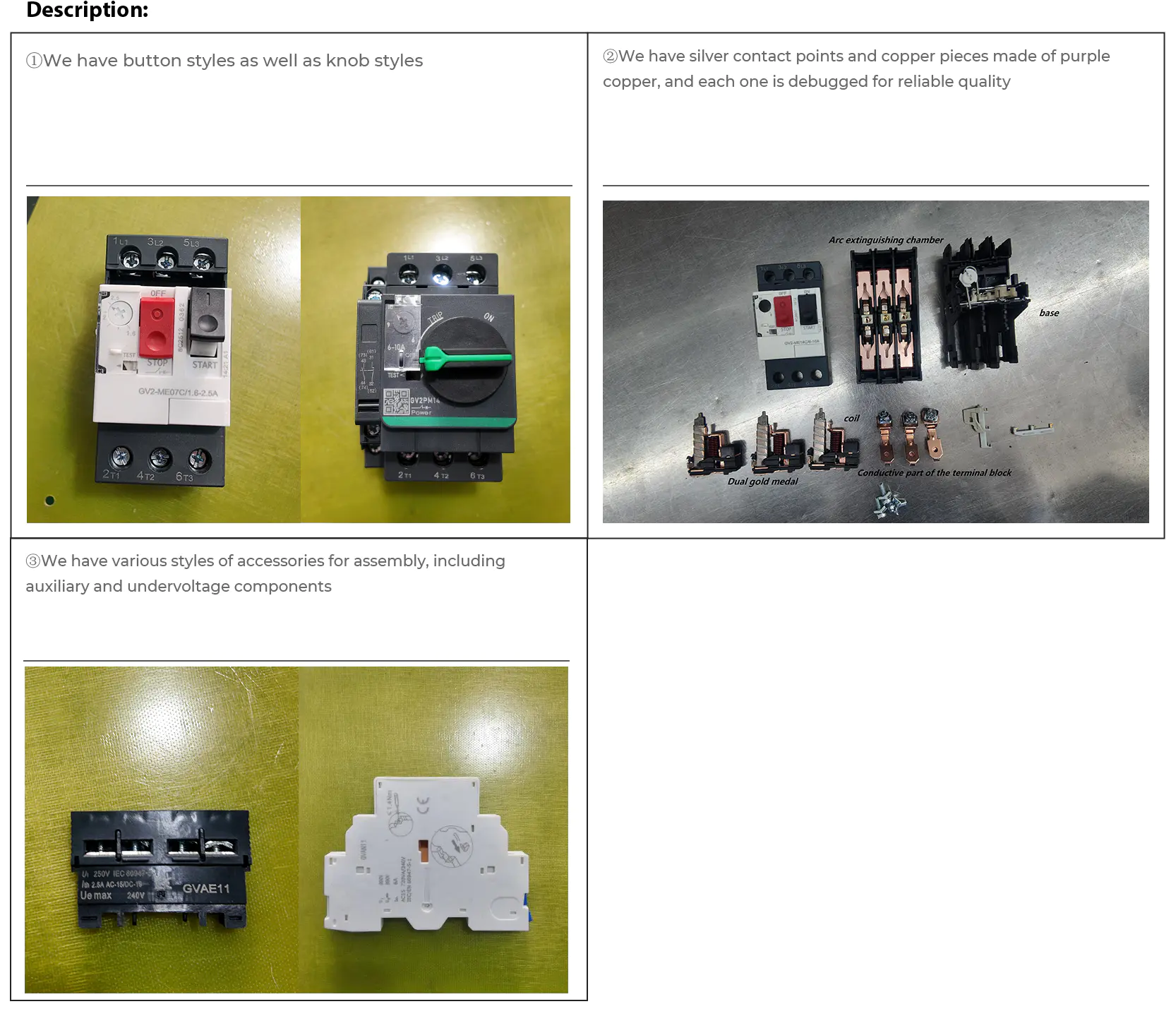

Phụ kiện sản phẩm

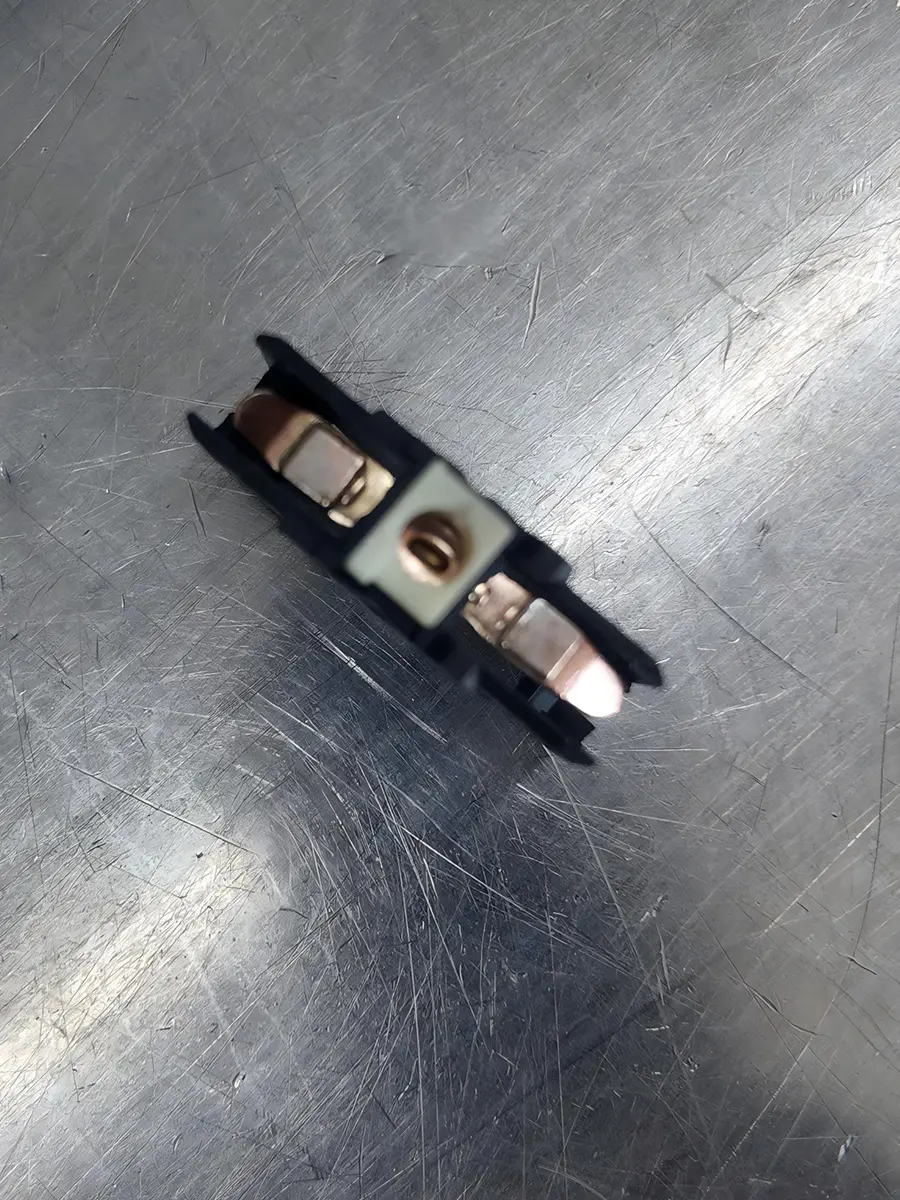

Movingcontact

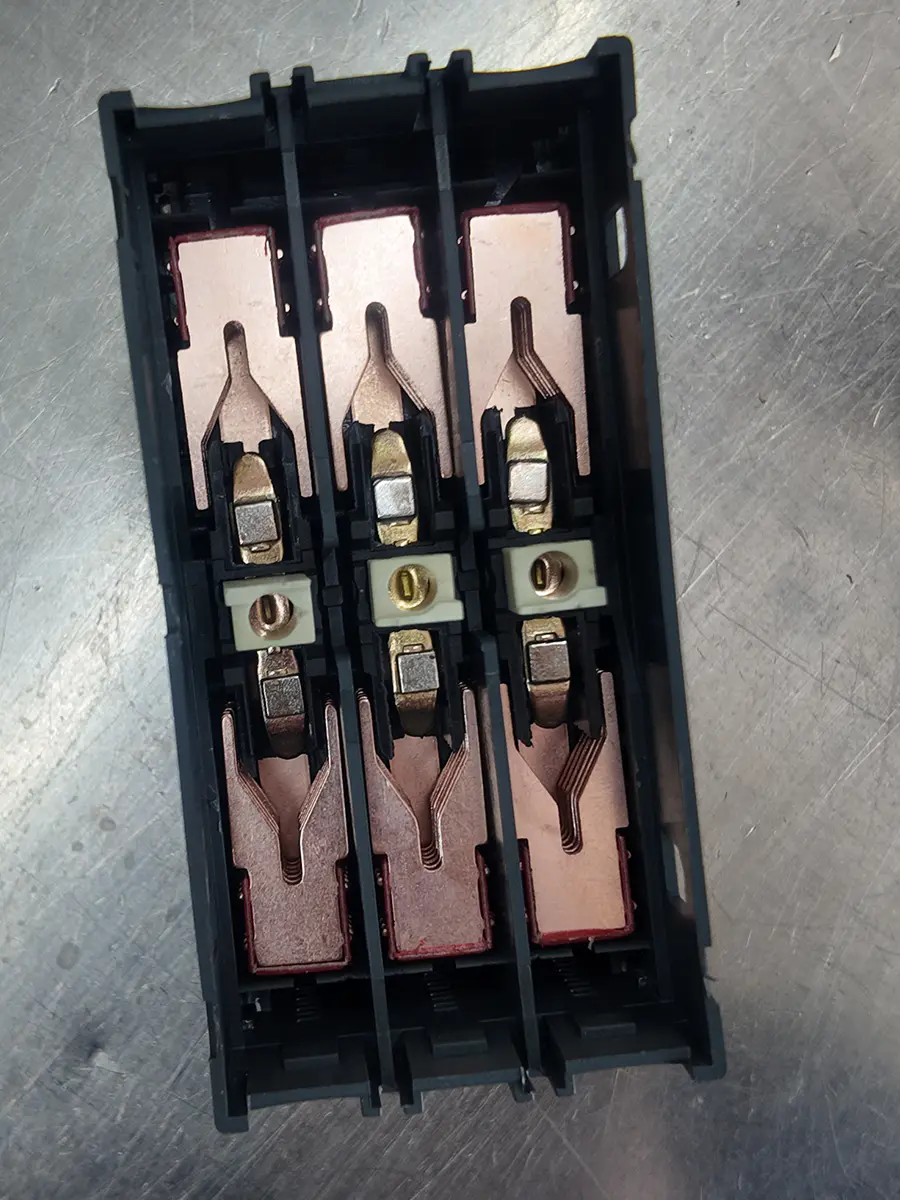

arcextinguishingchamber

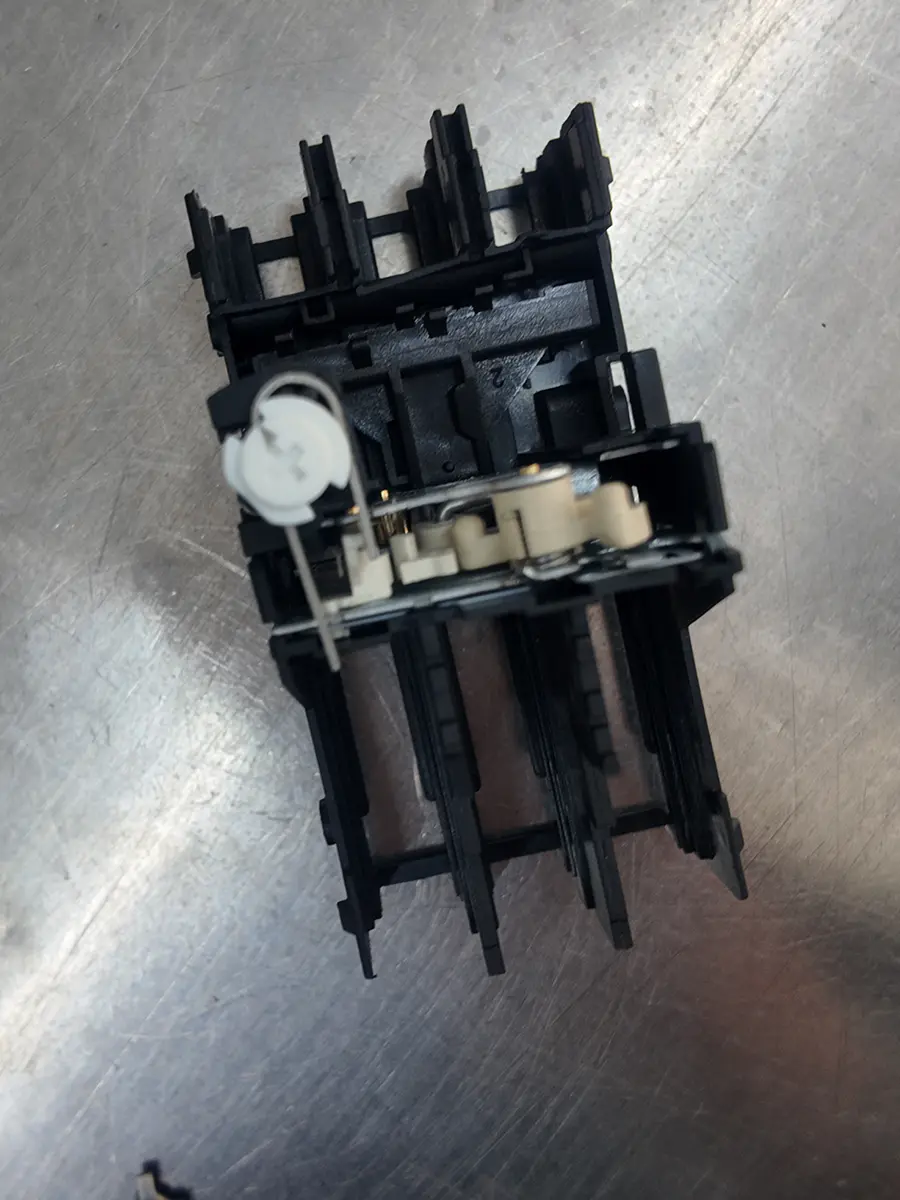

base

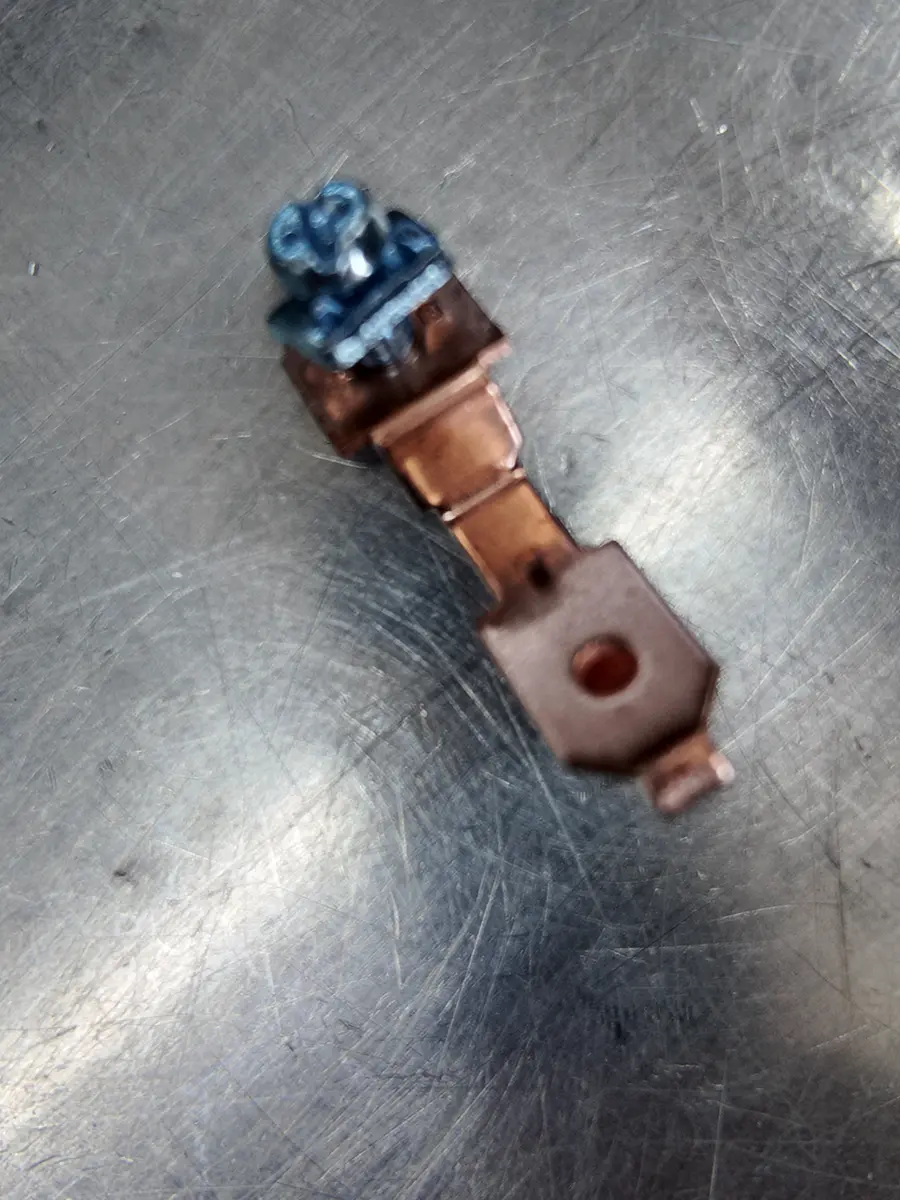

conductivpartoftheterminalblock

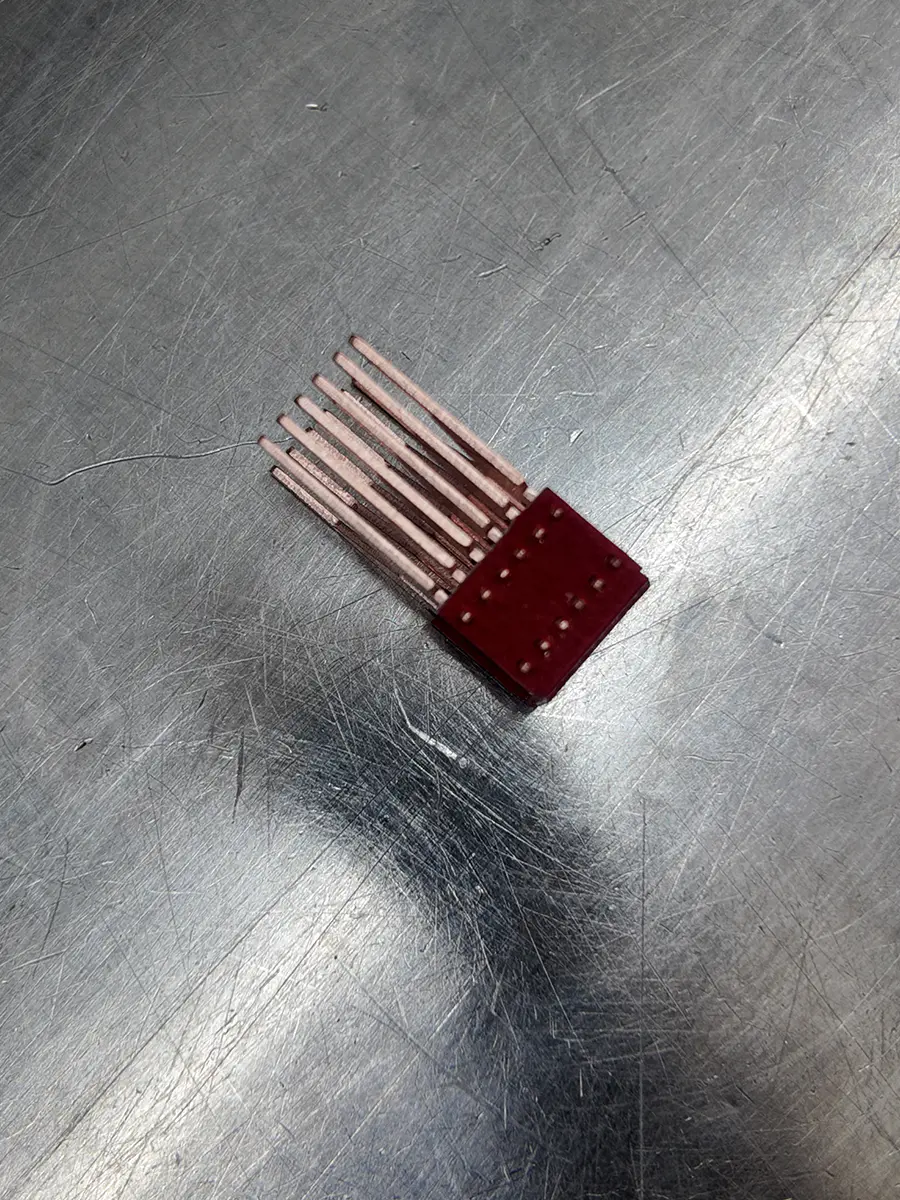

DJI_20260111145146_0084_D

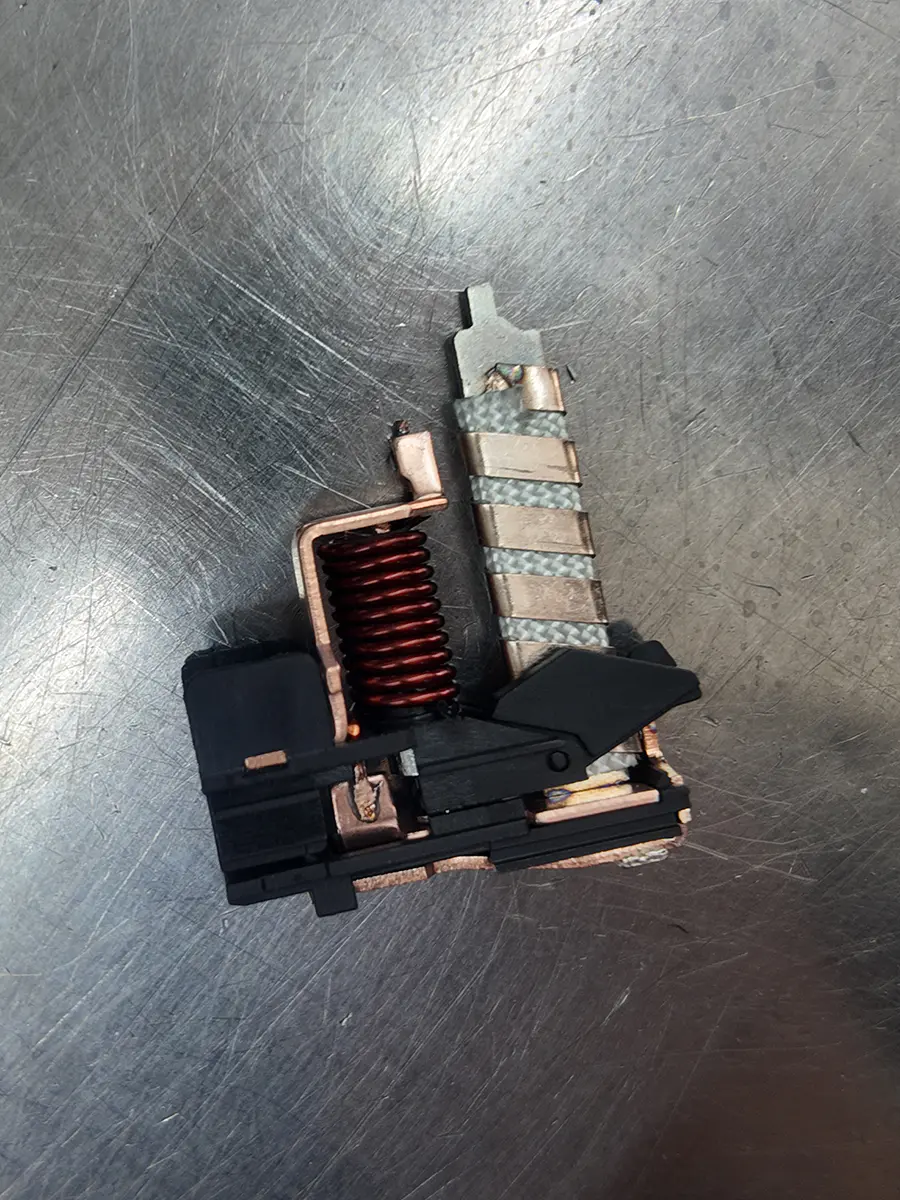

Dualgoldmedalcoil

Delay Testing

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstationUtilisingourVCB
HighandLowVoltageSwitchgearACBMCCBVCB

Mẫu sản phẩm	Phạm vi hiện tại	Động cơ ba pha
GV2-ME01C	0,1–0,16A	-
GV2-ME02C	0,16–0,25A	-
GV2-ME03C	0,25–0,4A	-
GV2-ME04C	0,4–0,63A	-
GV2-ME05C	0,63–1A	-
GV2-ME06C	1–1,6A	0,37KW
GV2-ME07C	1,6–2,5A	0,75KW
GV2-ME08C	2,5–4A	1,5KW
GV2-ME10C	4–6,3A	2.2KW
GV2-ME14C	6–10A	4KW
GV2-ME16C	9–14A	5,5KW
GV2-ME20C	13–18A	7,5KW
GV2-ME21C	17–23A	11KW
GV2-ME22C	20–25A	11KW
GV2-ME32C	24–32A	15KW

người mẫu	Phạm vi hiện tại	Chuyến đi hiện tại	Hỗ trợ Tệp đính kèm
GV2-ME01C	0,1A ~ 0,16A	1,5A	Liên hệ gắn bên: GV-AE1 GV-AE11 GV-AE20 Điểm liên hệ chính thức: GV-AN11 GV-AN20 Liên hệ gắn bên: (chỉ báo lỗi) GV-AD1010 GV-AD1001 GV-AD0110 GV-AD0101
GV2-ME02C	0,16A~0,25A	2,4A
GV2-ME03C	0,25A ~ 0,4A	5A
GV2-ME04C	0,4A ~ 0,63A	8A
GV2-ME05C	0,63A~1A	13A
GV2-ME06C	1A~1.6A	22,5A
GV2-ME07C	1.6A~2.5A	33,5A
GV2-ME08C	2,5A~4A	51A
GV2-ME10C	4A~6.3A	78A
GV2-ME14C	6A~10A	138A
GV2-ME16C	9A~14A	170A
GV2-ME20C	13A~18A	223A
GV2-ME21C	17A~23A	327A
GV2-ME22C	20A~25A	327A
GV2-ME32C	24A~32A	416A

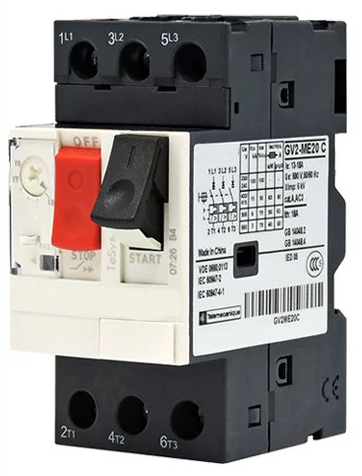

Cầu dao động cơ GV2ME có bảo vệ nhiệt từ

50/60Hz, lớp AC-3 Công suất định mức tiêu chuẩn của động cơ ba pha				Phạm vi cài đặt nhả nóng (A)	Dòng điện từ Mã ±20% (A)	Dòng điện có vỏ (A)	người mẫu	Trọng lượng (kg)
230V (kW)	400V (kW)	415V (kW)	440V (kW)	Phạm vi cài đặt nhả nóng (A)	Dòng điện từ Mã ±20% (A)	Dòng điện có vỏ (A)	người mẫu	Trọng lượng (kg)
-	-	-	-	0,1…0,16	1.5	0.16	GV2ME01C	0.26
-	-	-	-	0,16…0,25	2.4	0.25	GV2ME02C	0.26
-	-	-	-	0,25…0,40	5	0.4	GV2ME03C	0.26
-	-	-	-	0,40…0,63	8	0.63	GV2ME04C	0.26
-	0.37	-	0.37	0,63…1	13	1	GV2ME05C	0.26
0.37	0.37	0.75	0.55	1…1.6	22.5	1.6	GV2ME06C	0.26
0.75	0.75	0.75	1.1	1,6…2,5	33.5	2.5	GV2ME07C	0.26
1.1	1.5	1.5	1.5	2,5…4	51	4	GV2ME08C	0.26
2.2	2.2	2	3	4…6,3	78	6.3	GV2ME10C	0.26
2.2	4	4	4	6…10	138	9	GV2ME14C	0.26
3	5.5	5.5	7.5	9…14	170	13	GV2ME16C	0.26
4	7.5	9	9	13…18	223	17	GV2ME20C	0.26
5.5	11	11	11	17…23	327	21	GV2ME21C	0.26
5.5	11	11	11	20…25	327	23	GV2ME22C	0.26
7.5	15	15	15	24…32	416	24	GV2ME32C	0.26
