Mô tả:

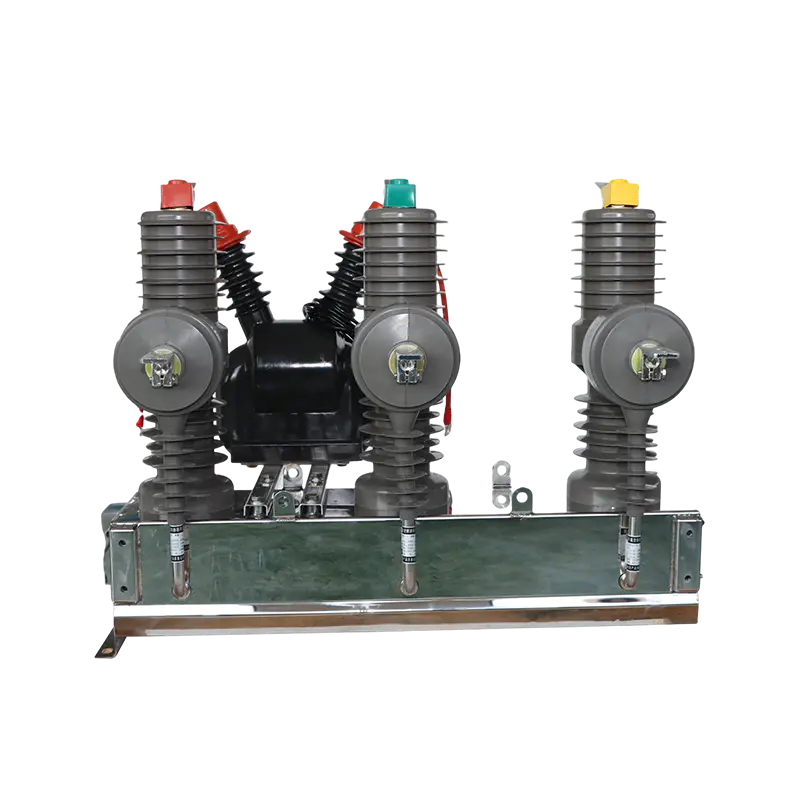

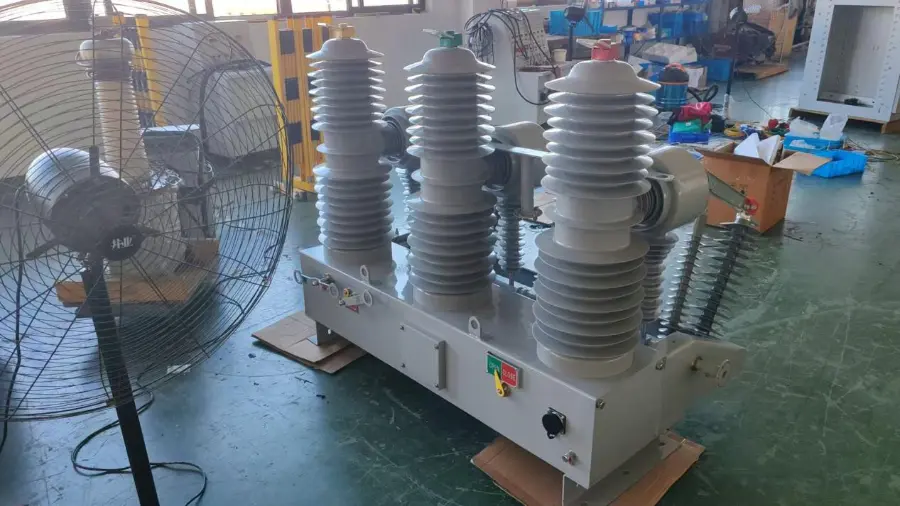

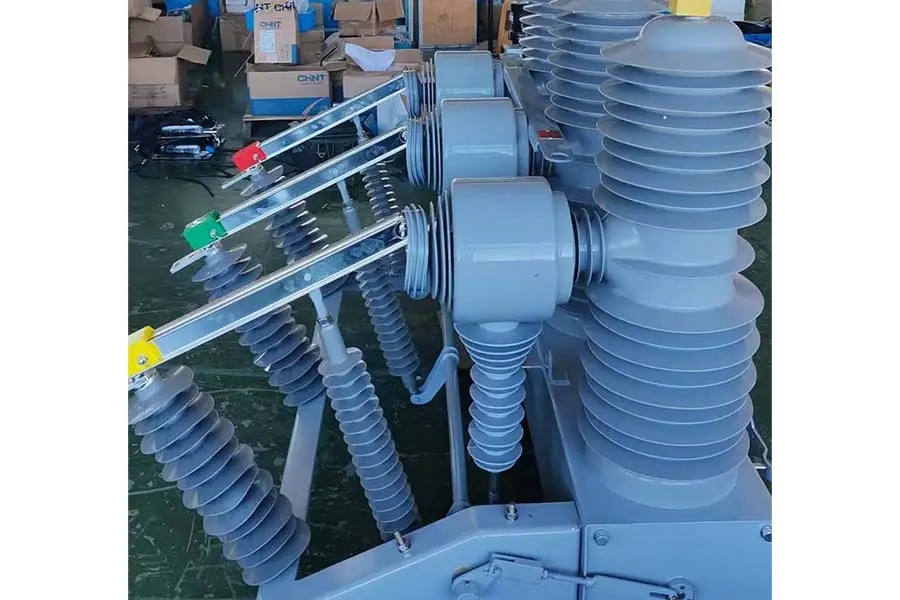

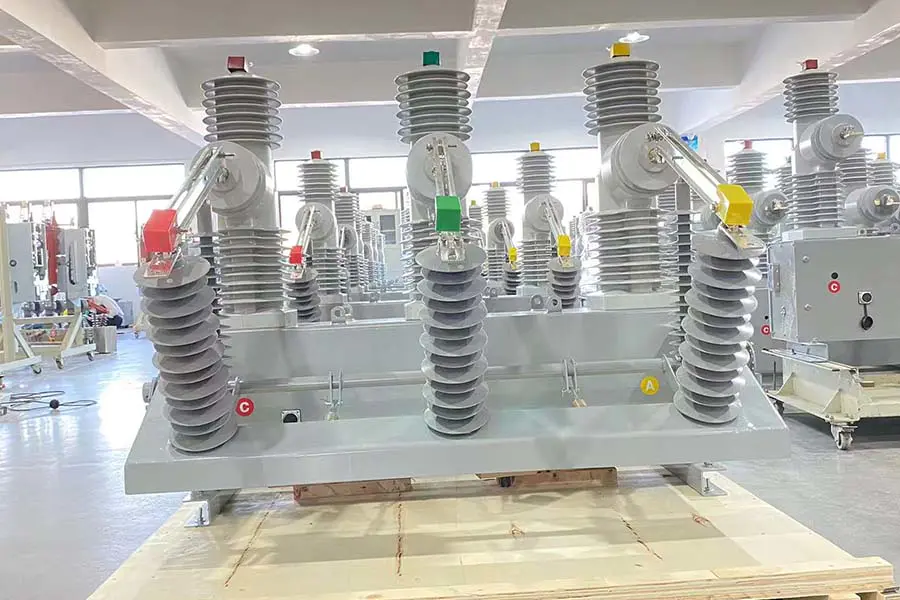

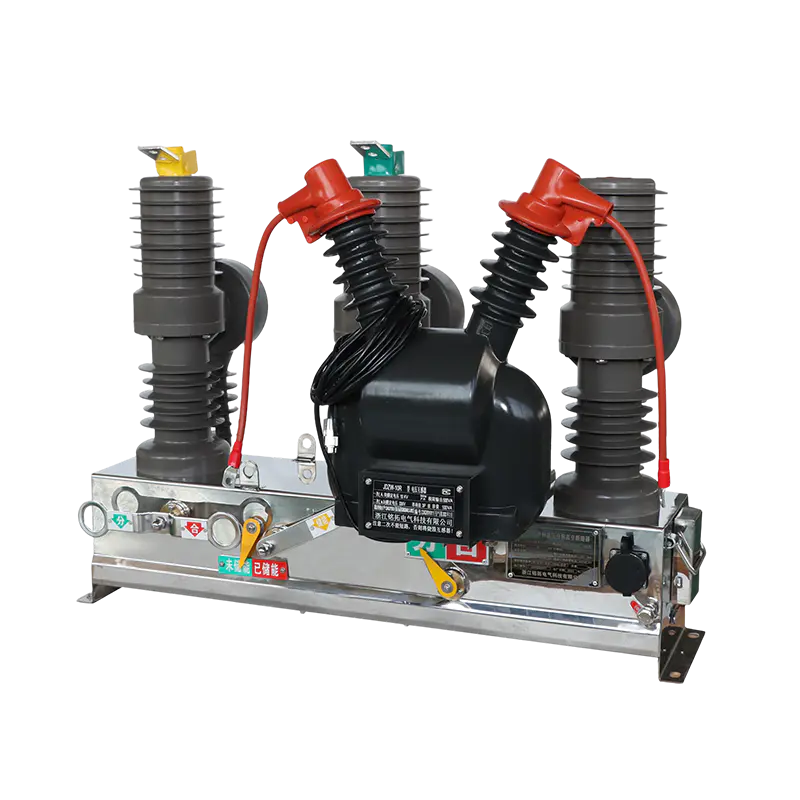

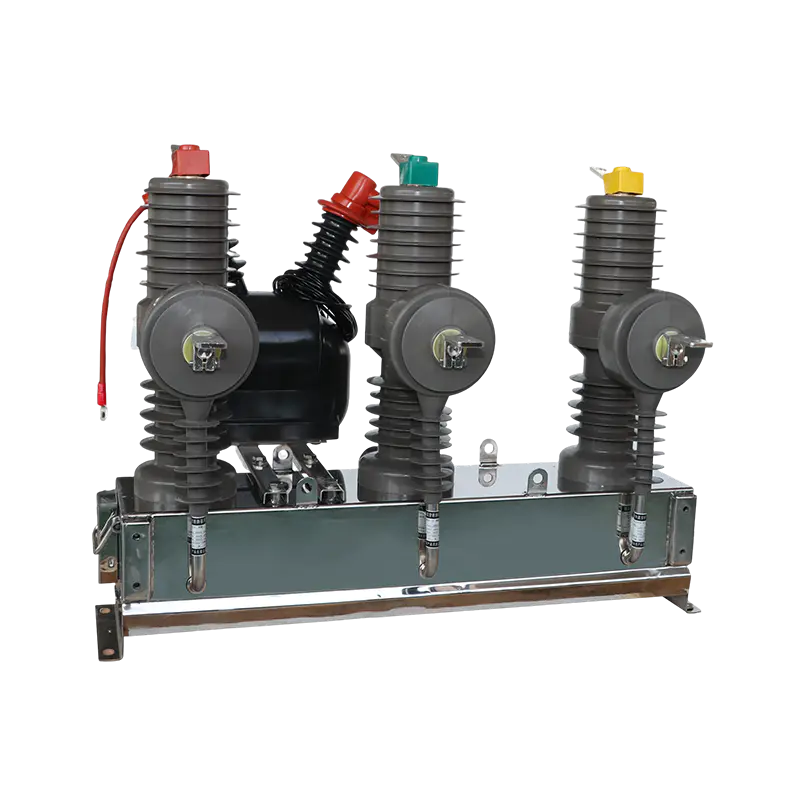

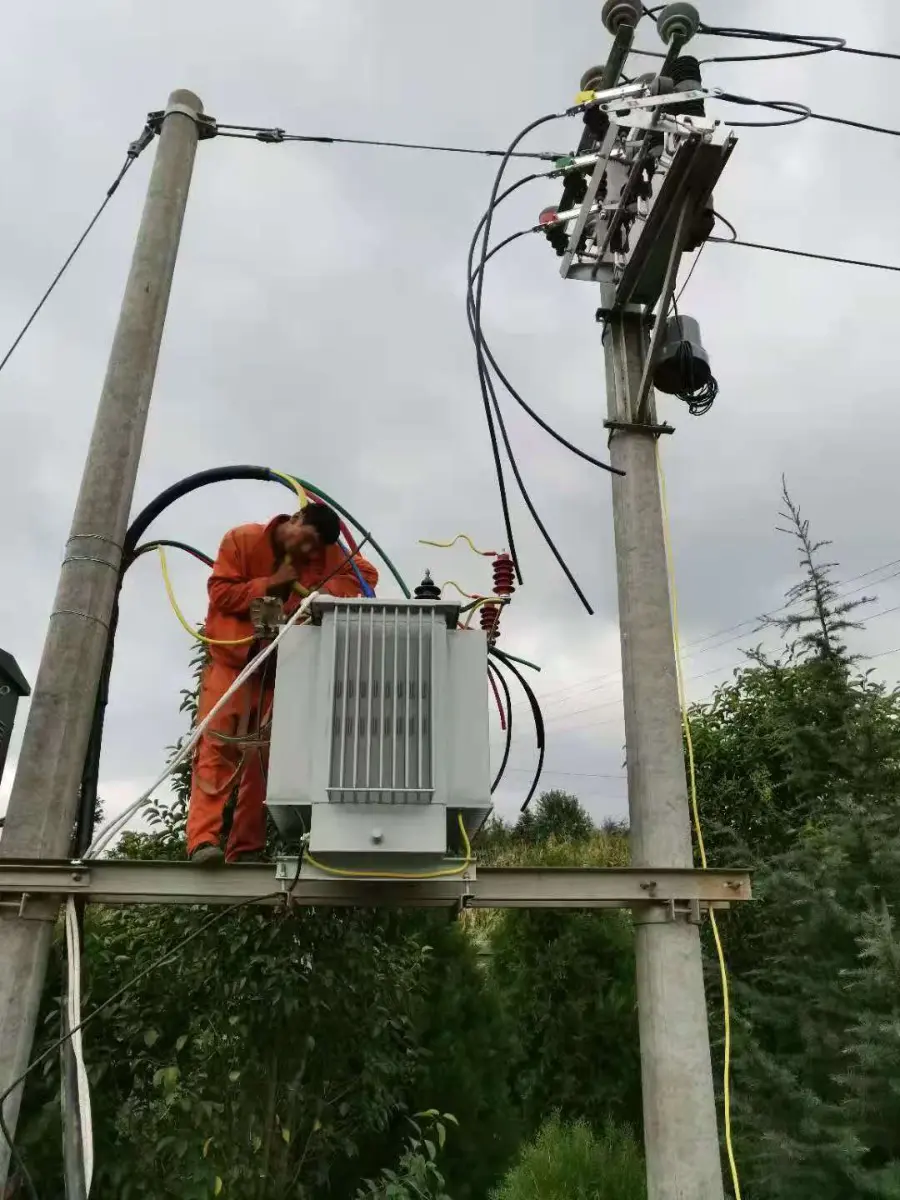

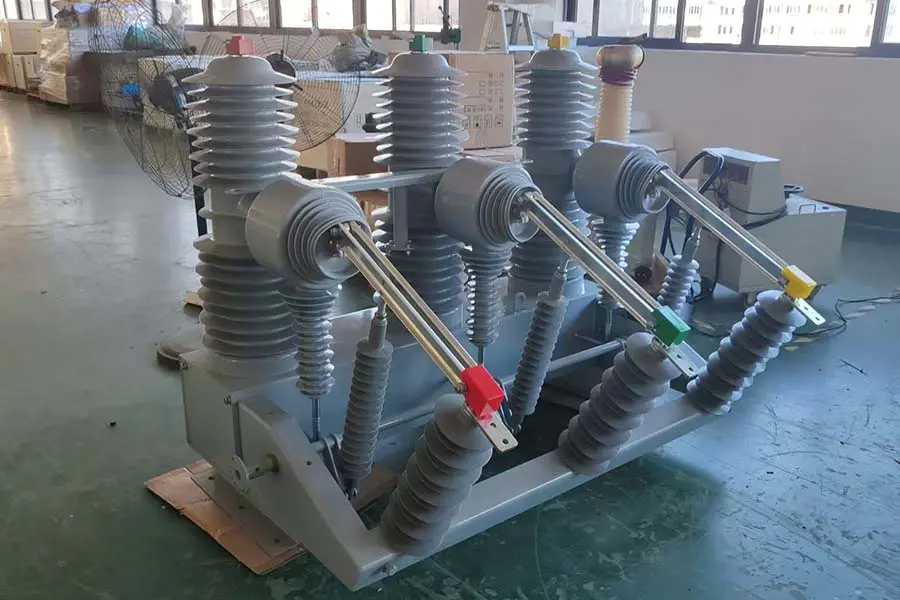

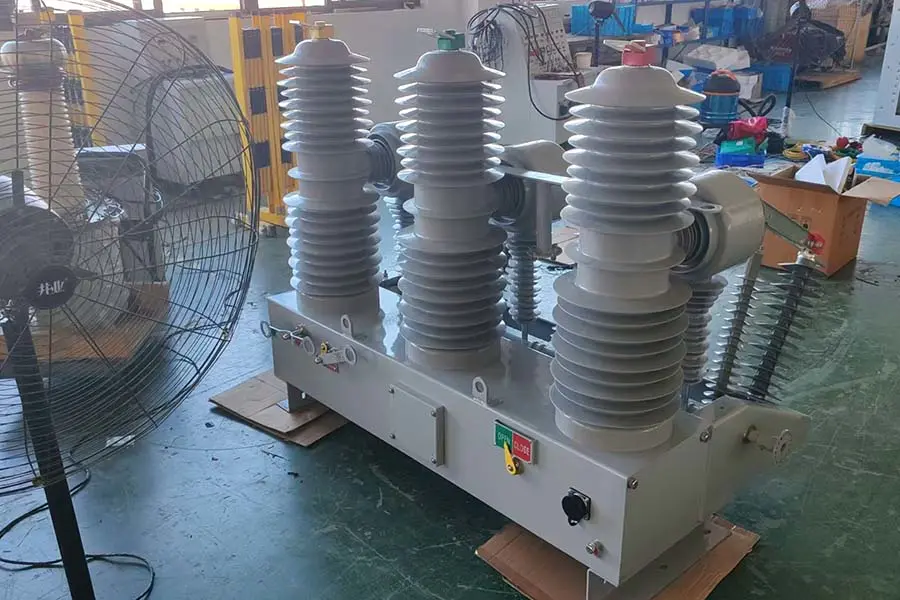

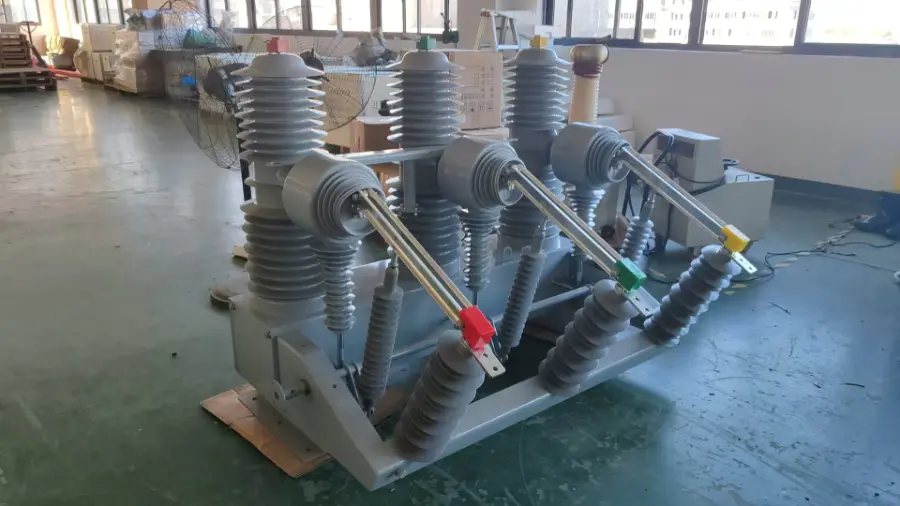

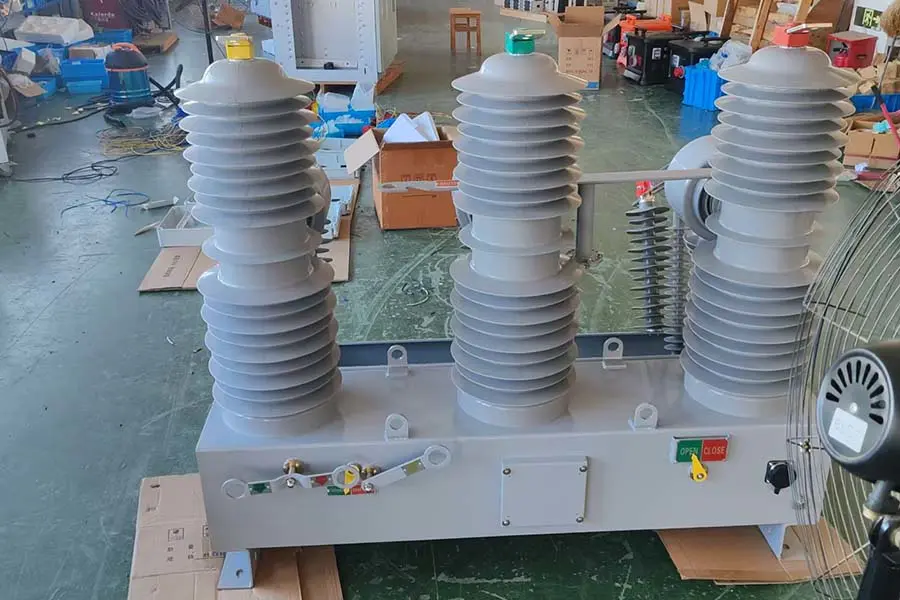

Bộ ngắt mạch chân không ZW32 được sử dụng ngoài trời và thường được lắp đặt ở đầu trên của máy biến áp. Nó thuộc loại trụ và thường được lắp đặt trên các cột điện ngoài trời. Ngoài ra còn có các hệ thống lắp đặt đặt trên sàn có vỏ bọc, còn được gọi là công tắc cột. Bởi vì nó có thể cắt mạch điện nên nó là điểm ranh giới giữa điện áp cao và điện áp thấp ở đầu trên của máy biến áp, còn được gọi là công tắc ranh giới. Nó có khả năng bảo vệ chuỗi không quá dòng và mất pha, đồng thời đóng vai trò trong việc chuyển mạch và bảo vệ các tải như máy biến áp.
 |  |
Ứng dụng:
Máy cắt chân không ngoài trời ZW32 được ứng dụng rộng rãi trong:
Đường dây phân phối trung thế trên không

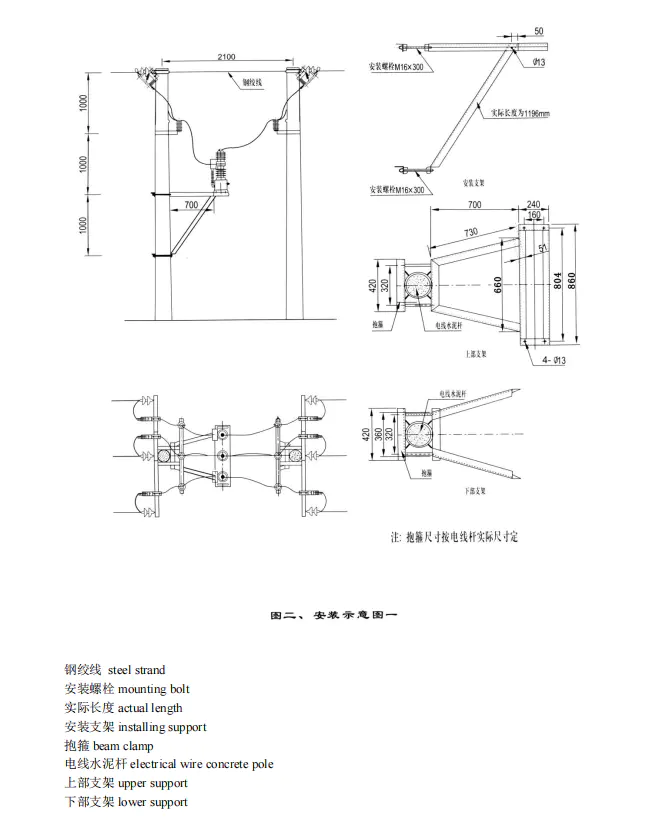

Hệ thống phân phối gắn trên cột
Trạm biến áp ngoài trời và điểm bảo vệ lộ tuyến
Mạng lưới phân phối điện công nghiệp
Hệ thống kết nối lưới năng lượng tái tạo
Thiết kế của nó hỗ trợ hoạt động liên tục ngoài trời trong khi vẫn duy trì hiệu suất chuyển mạch ổn định và bảo vệ hệ thống.
 |  |
 | |
 |  |
Khi có quá dòng hoặc ngắn mạch ở đường ra của mạch, máy biến dòng có thể phát hiện tín hiệu dòng điện và truyền đến bộ điều khiển. Bộ điều khiển đưa ra lệnh ngắt cơ chế, điều khiển các tiếp điểm động và tĩnh bên trong ống chân không tách ra, từ đó đạt được sự ngắt kết nối và cắt đứt mạch điện, đóng vai trò bảo vệ.
 |  |
 |  |

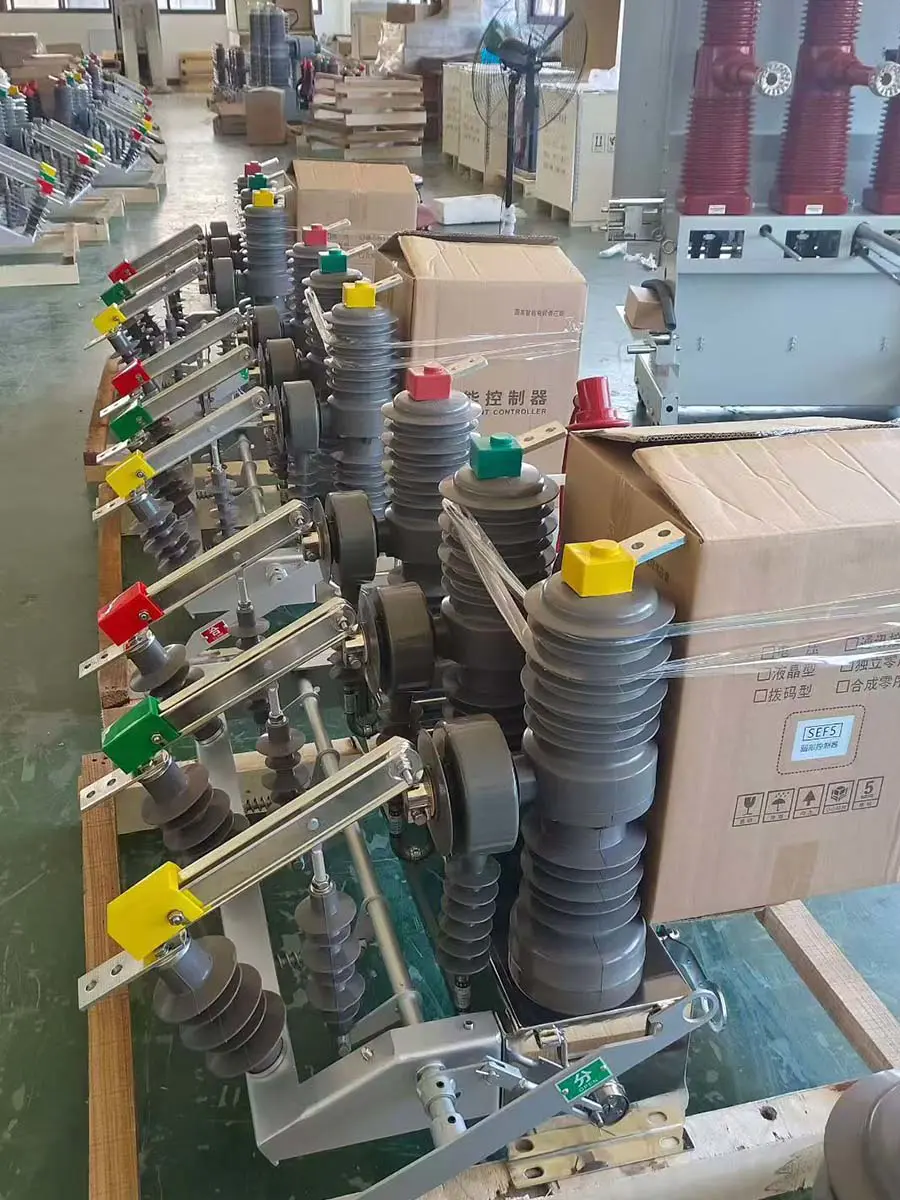

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
10kV ring main unit, VCB
35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Danh mục tham số | Đặc điểm kỹ thuật | Bình luận |
| Điện áp định mức | 12 kV | Tiêu chuẩn cho mạng lưới phân phối |
| Xếp hạng hiện tại | 400A, 630A, 1250A | Xếp hạng tùy chỉnh có sẵn |
| Dòng điện cắt ngắn mạch định mức | 16kA, 20kA, 25kA | |
| Xếp hạng thời gian ngắn chịu được hiện tại | 16 kA/4s, 20 kA/4s, 25 kA/4s | |
| Xếp hạng đỉnh chịu được hiện tại | 40 kA, 50 kA, 63 kA | |
| Mức cách điện định mức | Tần số nguồn: 42 kV (1 phút) / Xung sét: 75 kV | |
| Cuộc sống cơ khí | 10.000 hoạt động | |
| Đời sống điện | 10.000 hoạt động (at rated current) | Phá vỡ toàn bộ công suất |
| ngắt trung bình | chân không | Chai gốm kín |
| Cơ chế vận hành | mùa xuân | Bằng tay hoặc bằng động cơ |
| Điện áp điều khiển | AC/DC 110V, 220V | Tùy chọn 24V, 48V |
| Mức độ bảo vệ | IP67 | Thích hợp cho môi trường khắc nghiệt |
| Kích thước (H×W×D) | 880×560×680mm | Thiết kế nhỏ gọn |
| cân nặng | Xấp xỉ. 130 kg | Dễ dàng cài đặt |
| Phương pháp cài đặt | Gắn cực | sử dụng ngoài trời |
| Nhiệt độ môi trường xung quanh | -40°C đến 55°C | Phạm vi hoạt động rộng |
| Độ cao | 4000m | Có sẵn phiên bản tầm cao |
