Máy cắt chân không ngoài trời ZW28 để phân phối điện áp trung thế gắn trên cực

Mô tả:

Bộ ngắt mạch chân không ZW28 được lắp đặt ngoài trời và thường được lắp đặt ở đầu trên của máy biến áp. Nó thuộc loại trụ và thường được lắp đặt trên các cột điện ngoài trời. Ngoài ra còn có các hệ thống lắp đặt đặt trên sàn có vỏ bọc, còn được gọi là công tắc cột. Bởi vì nó có thể cắt mạch điện nên nó là điểm ranh giới giữa điện áp cao và điện áp thấp ở đầu trên của máy biến áp, còn được gọi là công tắc biên. Nó có khả năng bảo vệ chuỗi không quá dòng và mất pha, đồng thời đóng vai trò trong việc chuyển mạch và bảo vệ các tải như máy biến áp.

Ứng dụng:

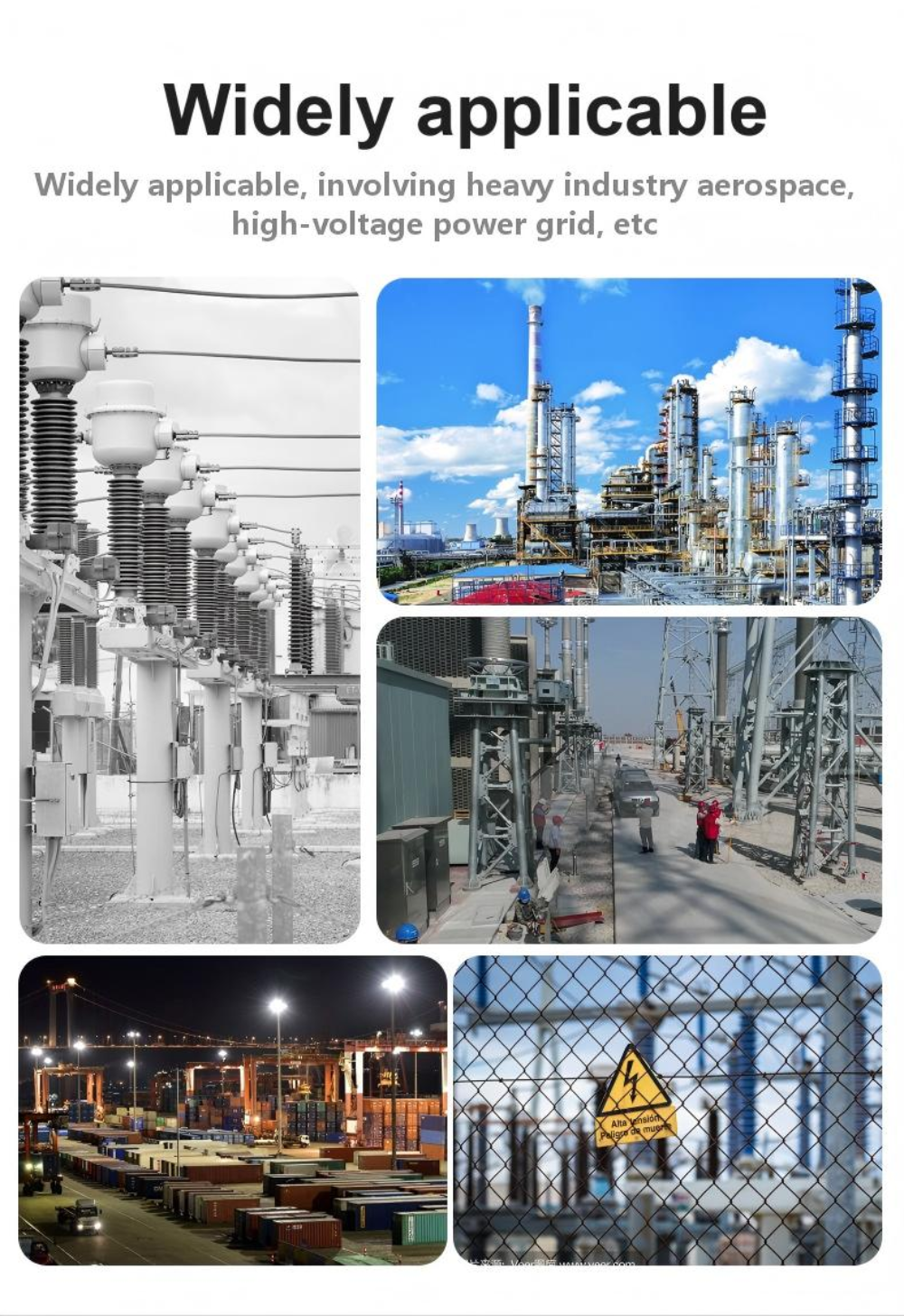

Máy cắt chân không ngoài trời ZW28 được ứng dụng rộng rãi trong:

Đường dây phân phối trung thế trên không

Hệ thống phân phối gắn trên cột

Trạm biến áp ngoài trời và điểm bảo vệ lộ tuyến

Mạng lưới phân phối điện công nghiệp

Hệ thống kết nối lưới năng lượng tái tạo

Thiết kế của nó hỗ trợ hoạt động liên tục ngoài trời trong khi vẫn duy trì hiệu suất chuyển mạch ổn định và bảo vệ hệ thống.

ZW32
ZW32 VCB

Khi có quá dòng hoặc ngắn mạch ở đường ra của mạch, máy biến dòng có thể phát hiện tín hiệu dòng điện và truyền đến bộ điều khiển. Bộ điều khiển đưa ra lệnh ngắt cơ chế, điều khiển các tiếp điểm động và tĩnh bên trong ống chân không tách ra, từ đó đạt được sự ngắt kết nối và cắt đứt mạch điện, đóng vai trò bảo vệ.

①Chúng tôi có thể tùy chỉnh và hỗ trợ khách hàng trong việc lựa chọn công suất máy biến áp phù hợp dựa trên địa điểm, điều chỉnh tốc độ dòng chảy và giá trị cắt

②Chúng tôi có kinh nghiệm sản xuất phong phú, kỹ sư chuyên nghiệp và kinh nghiệm cài đặt và gỡ lỗi tại chỗ sâu rộng. Chúng tôi sản xuất hơn 3000 chiếc mỗi năm với chất lượng đáng tin cậy

③Chúng tôi có thiết bị gỡ lỗi chuyên nghiệp và nhân viên kiểm tra

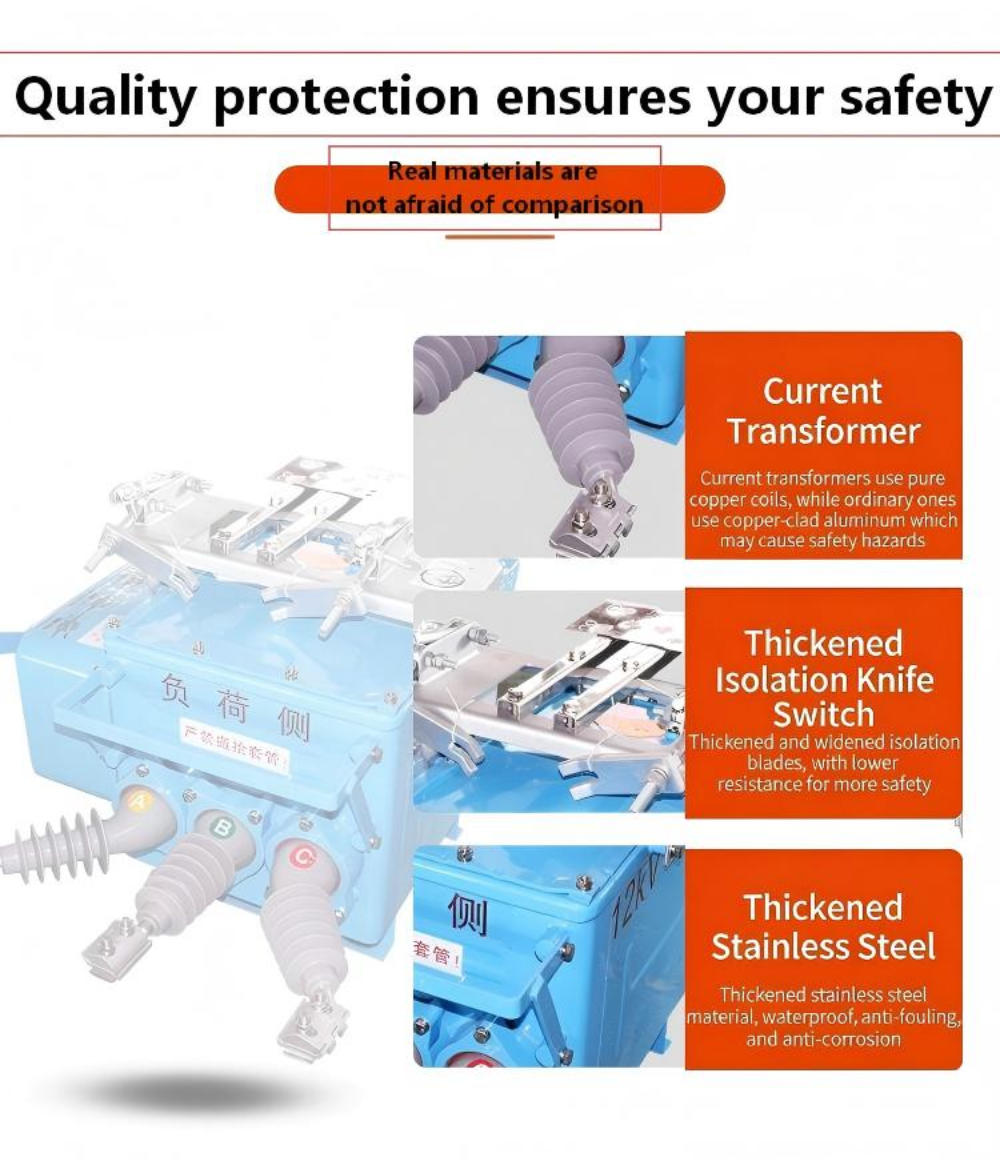

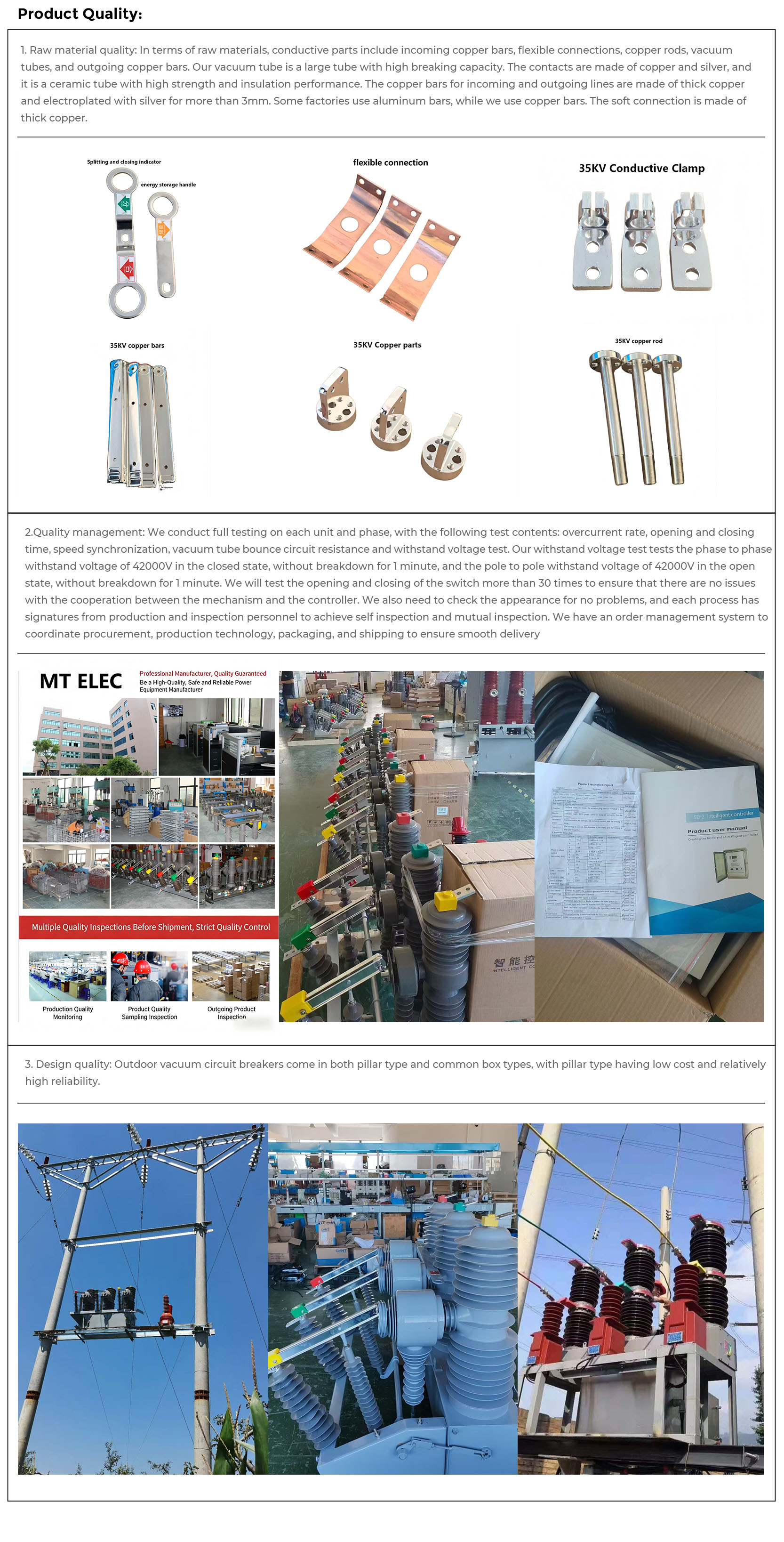

④Ống chân không của chúng tôi là những ống lớn có bộ phận dẫn điện được làm bằng đồng

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Product Debugging

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.

Box-Type Substation Featuring Our VCB, MCCB, and ACB

High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB

Danh mục tham số	Đặc điểm kỹ thuật	Bình luận
Điện áp định mức	12 kV	Tiêu chuẩn cho mạng lưới phân phối
Xếp hạng hiện tại	400A, 630A, 1250A	Xếp hạng tùy chỉnh có sẵn
Dòng điện cắt ngắn mạch định mức	16kA, 20kA, 25kA
Xếp hạng thời gian ngắn chịu được hiện tại	16 kA/4s, 20 kA/4s, 25 kA/4s
Xếp hạng đỉnh chịu được hiện tại	40 kA, 50 kA, 63 kA
Mức cách điện định mức	Tần số nguồn: 42 kV (1 phút) / Xung sét: 75 kV
Cuộc sống cơ khí	10.000 hoạt động
Đời sống điện	10.000 hoạt động (at rated current)	Phá vỡ toàn bộ công suất
ngắt trung bình	chân không	Chai gốm kín
Cơ chế vận hành	mùa xuân	Bằng tay hoặc bằng động cơ
Điện áp điều khiển	AC/DC 110V, 220V	Tùy chọn 24V, 48V
Mức độ bảo vệ	IP67	Thích hợp cho môi trường khắc nghiệt
Kích thước (H×W×D)	880×560×680mm	Thiết kế nhỏ gọn
cân nặng	Xấp xỉ. 130 kg	Dễ dàng cài đặt
Phương pháp cài đặt	Gắn cực	sử dụng ngoài trời

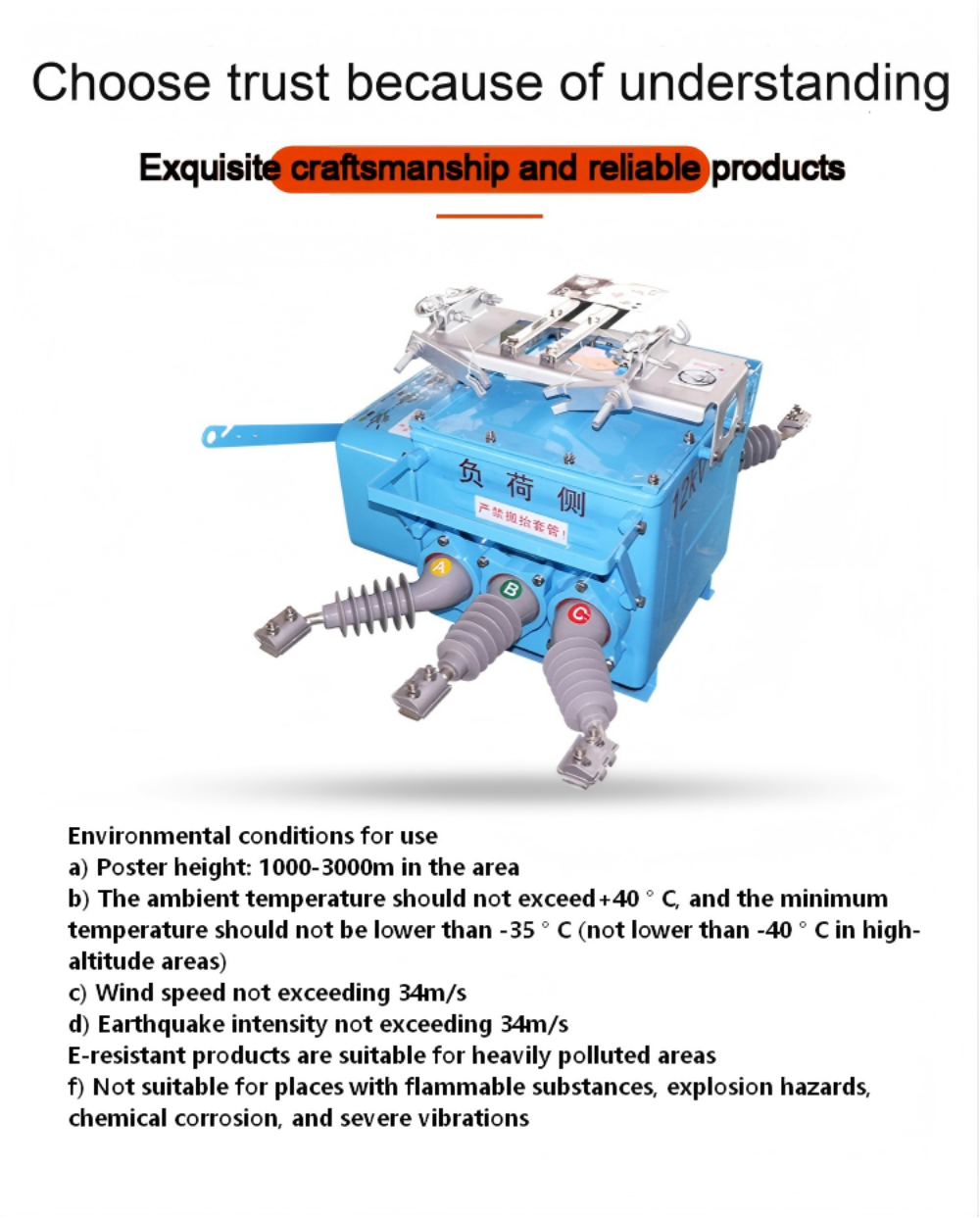

Nhiệt độ môi trường xung quanh	-40°C đến 55°C	Phạm vi hoạt động rộng
Độ cao	4000m	Có sẵn phiên bản tầm cao
