Trang chủ / Sản phẩm / Sản phẩm khác / Công tắc tơ / Contactor AC từ tính 25A 220V – Công tắc điều khiển động cơ DIN Rail

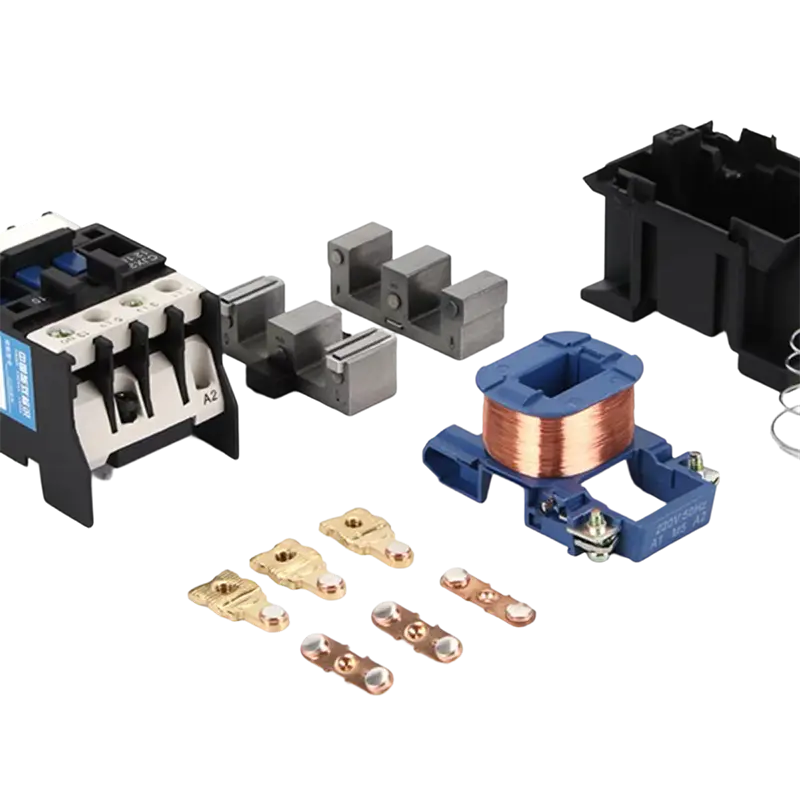

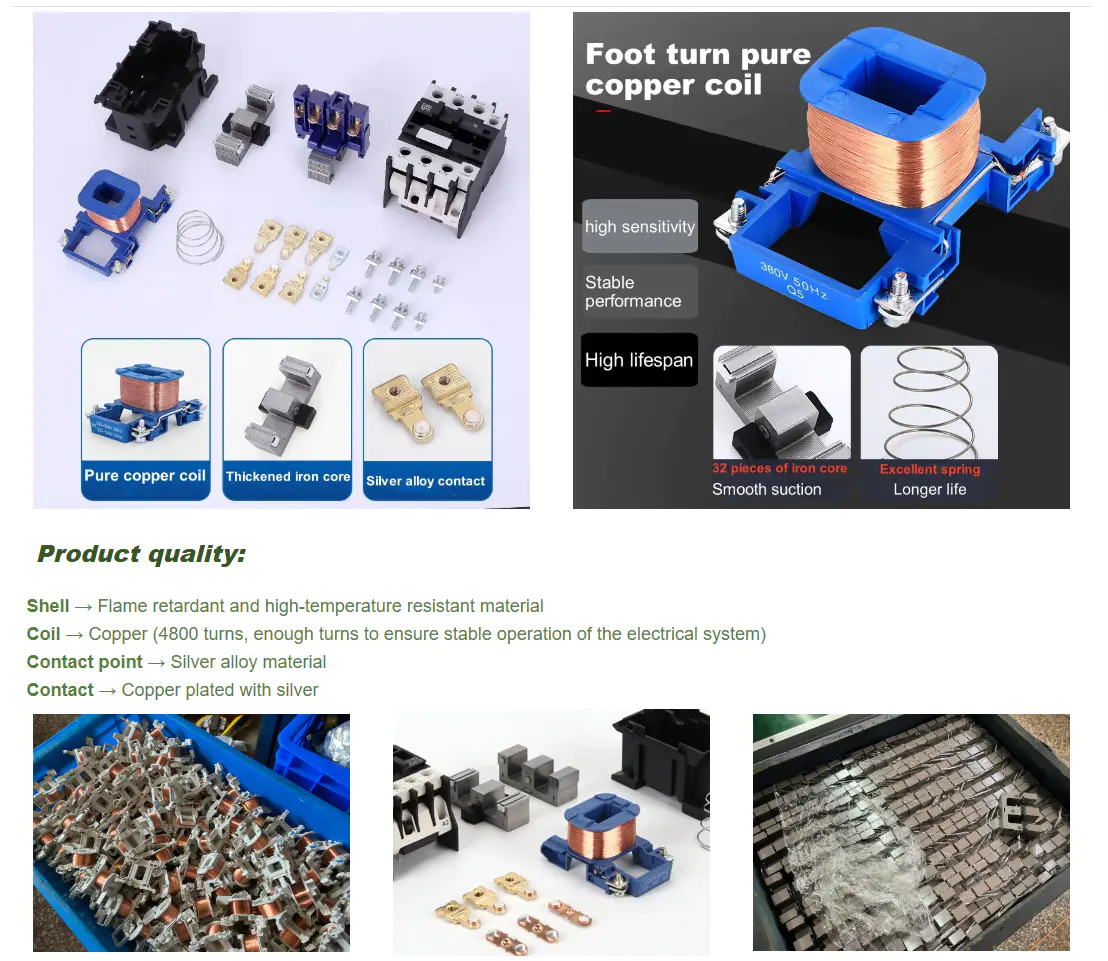

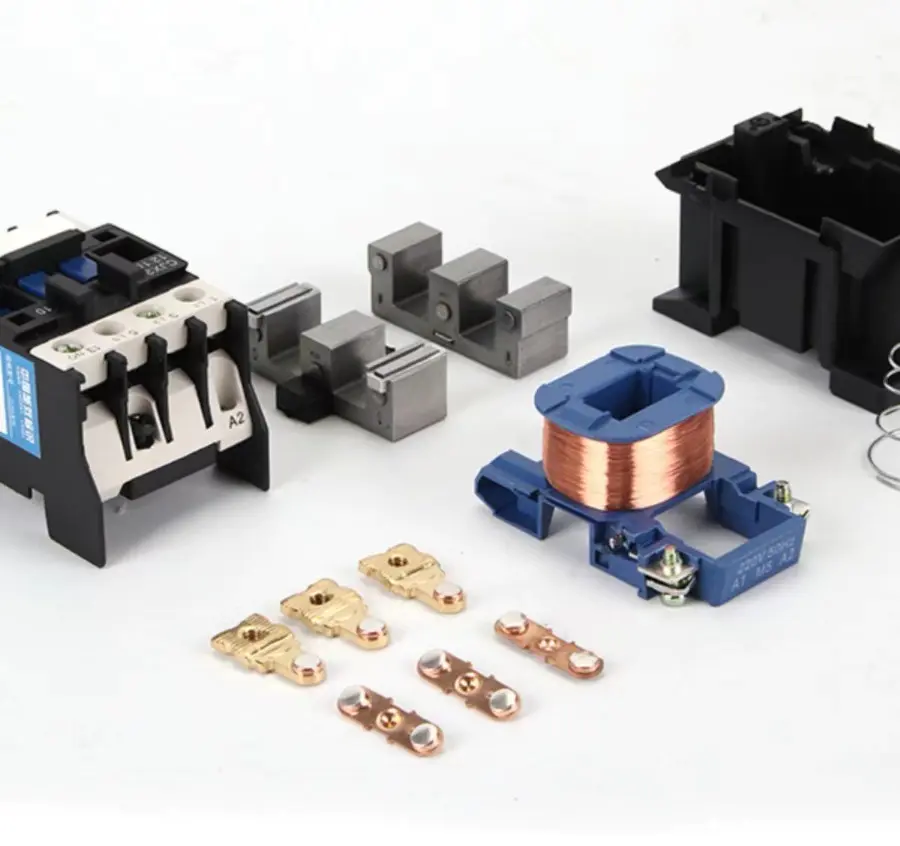

Nguyên lý làm việc: Khi bật công tắc tơ AC, cuộn dây bên trong sẽ tạo ra từ trường, làm cho lõi sắt chuyển động và lõi sắt đứng yên bị hút lại với nhau, khiến hệ thống tiếp điểm tiếp xúc với tiếp điểm đứng yên và dẫn điện. Sau khi cuộn dây mất điện, lực hút biến mất, lò xo reset sẽ đẩy lõi sắt đang chuyển động lên làm các tiếp điểm tách rời và đứt mạch.
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

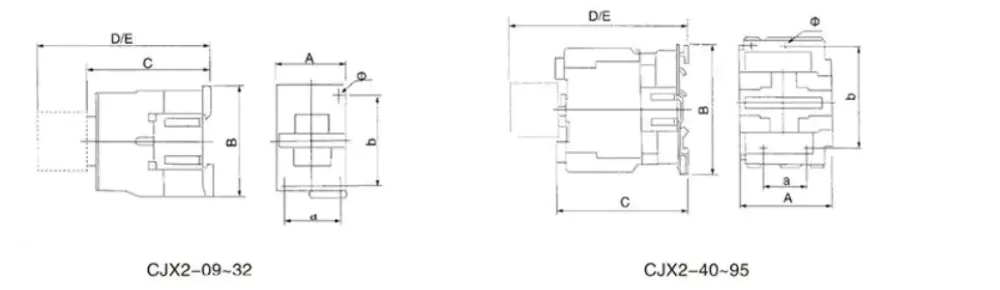

| MÔ HÌNH | Một (mm) | B (mm) | C (mm) | D (mm) | E (mm) | một (mm) | b (mm) | Φ (mm) |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Loại mô hình | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Dòng điện làm việc định mức (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Động cơ ba pha AC－cấp 3 (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Dòng điện định mức Ith(A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Tuổi thọ điện (10000 chu kỳ) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Tuổi thọ cơ học (10000 chu kỳ) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Mô hình liên hệ | 3P KHÔNG | 3P NC KHÔNG | |||||||||

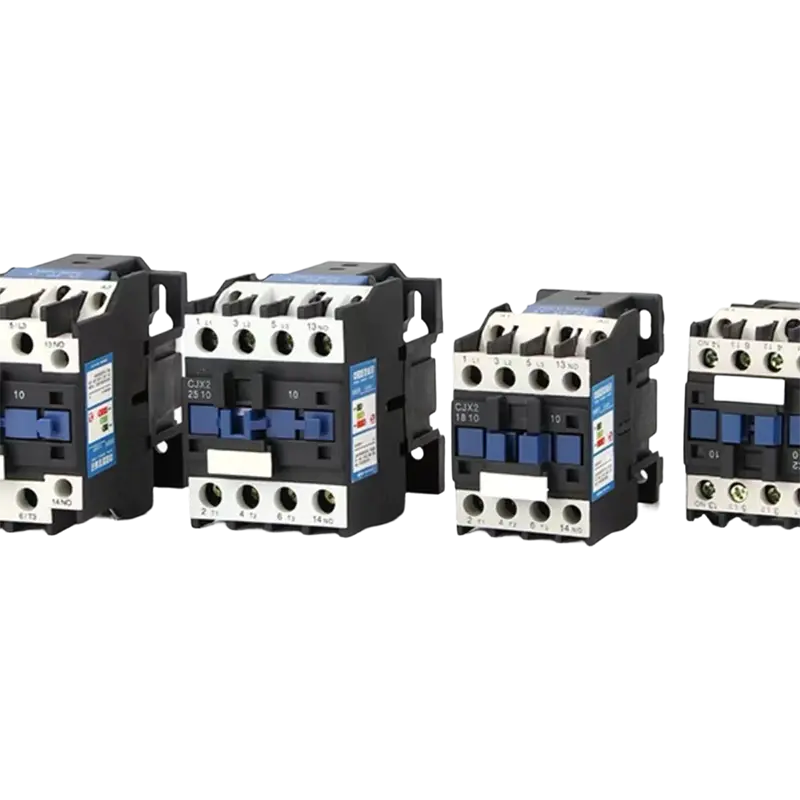

| người mẫu | Dòng điện định mức (A) | Liên hệ chính | Liên hệ phụ trợ | Công suất tải một pha (kW) | Công suất tải ba pha (kW) |

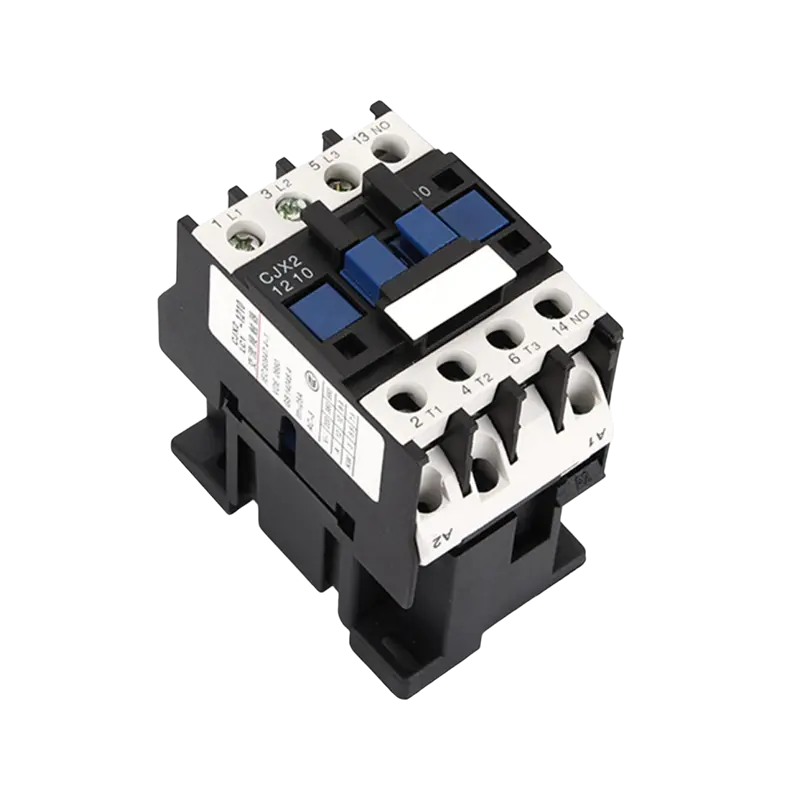

| CJX2-0910 | 9A | 3KHÔNG | 1KHÔNG | 1,8KW | 3,5KW |
| CJX2-0901 | 9A | 3KHÔNG | 1NC | 1,8KW | 3,5KW |

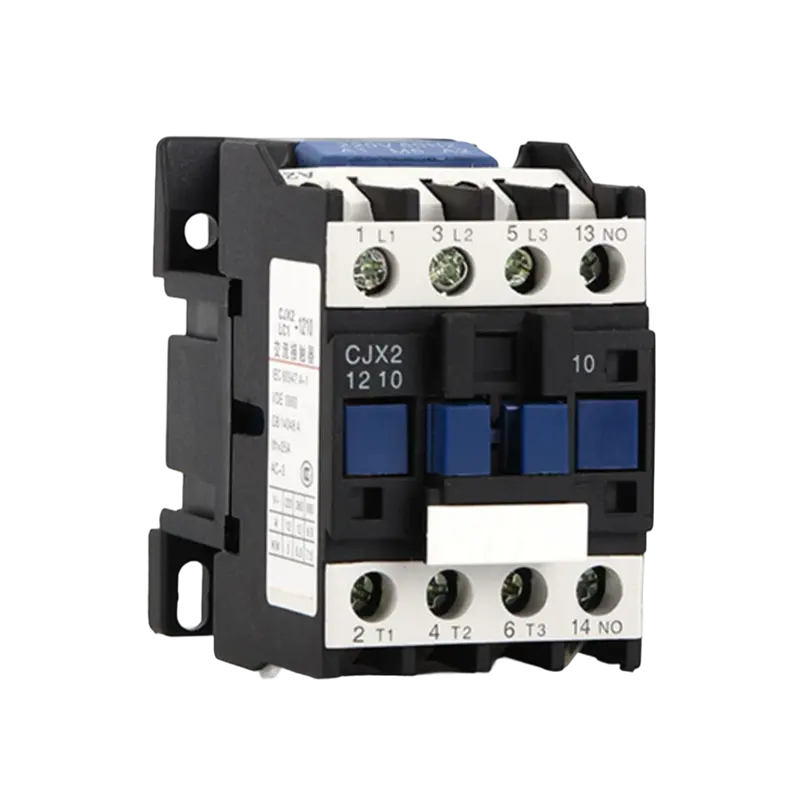

| CJX2-1210 | 12A | 3KHÔNG | 1KHÔNG | 2,5KW | 5KW |
| CJX2-1201 | 12A | 3KHÔNG | 1NC | 2,5KW | 5KW |
| CJX2-1810 | 18A | 3KHÔNG | 1KHÔNG | 3,5KW | 7,5KW |
| CJX2-1801 | 18A | 3KHÔNG | 1NC | 3,5KW | 7,5KW |
| CJX2-2510 | 25A | 3KHÔNG | 1KHÔNG | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3KHÔNG | 1NC | 5KW | 8,5KW |

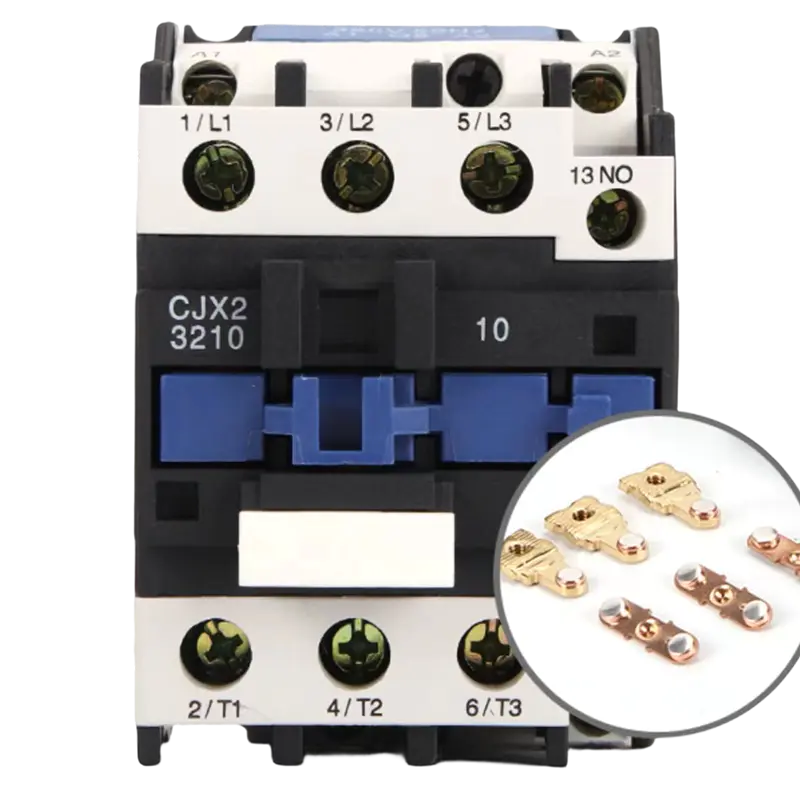

| CJX2-3210 | 32A | 3KHÔNG | 1KHÔNG | 6KW | 12KW |
| CJX2-3201 | 32A | 3KHÔNG | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3KHÔNG | 1KHÔNG 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3KHÔNG | 1KHÔNG 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3KHÔNG | 1KHÔNG 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3KHÔNG | 1KHÔNG 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3KHÔNG | 1KHÔNG 1NC | 18,5KW | 44KW |
