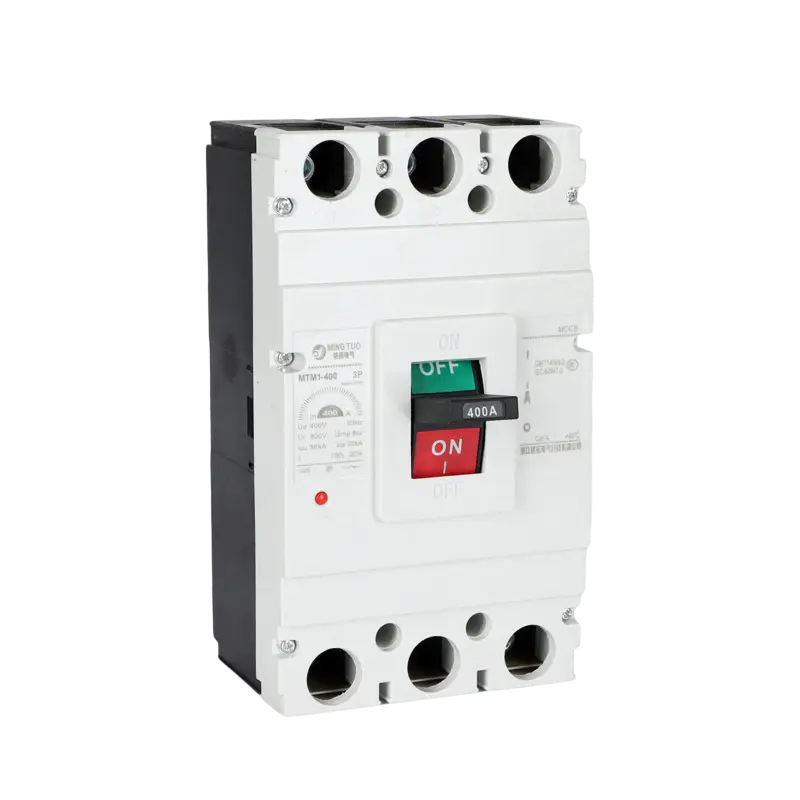

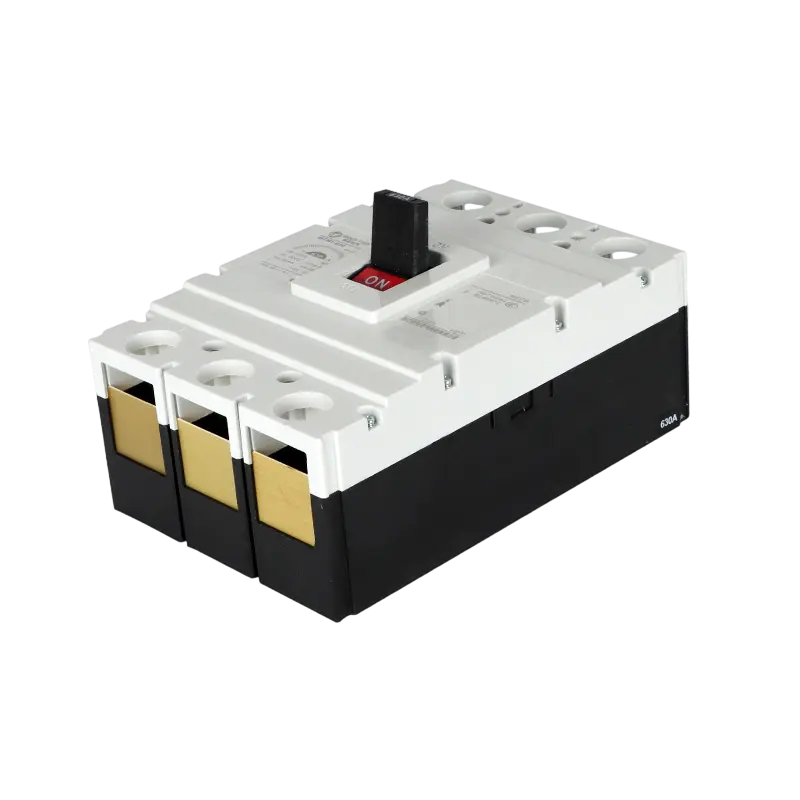

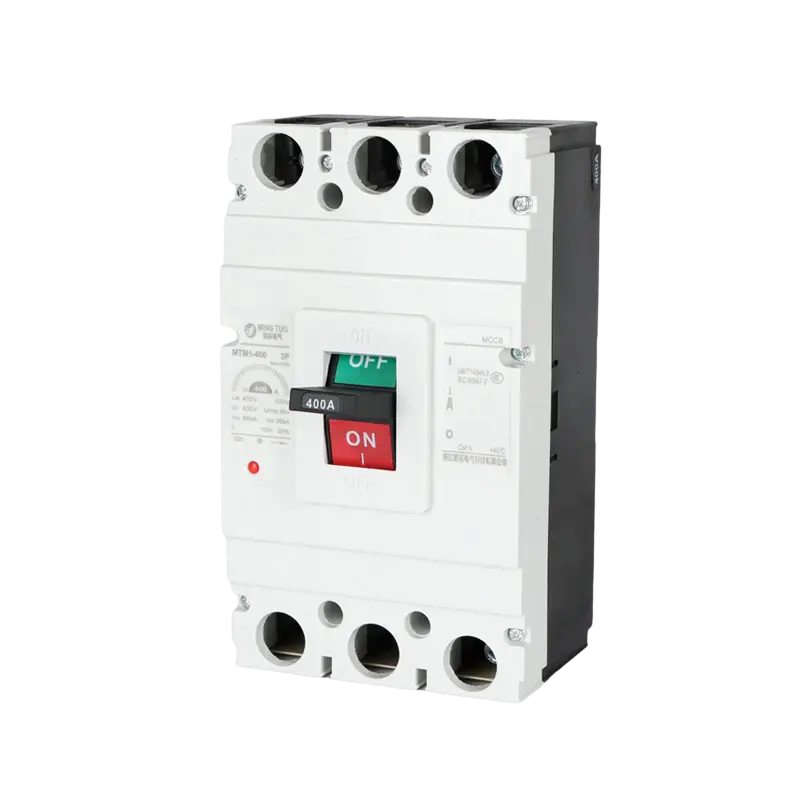

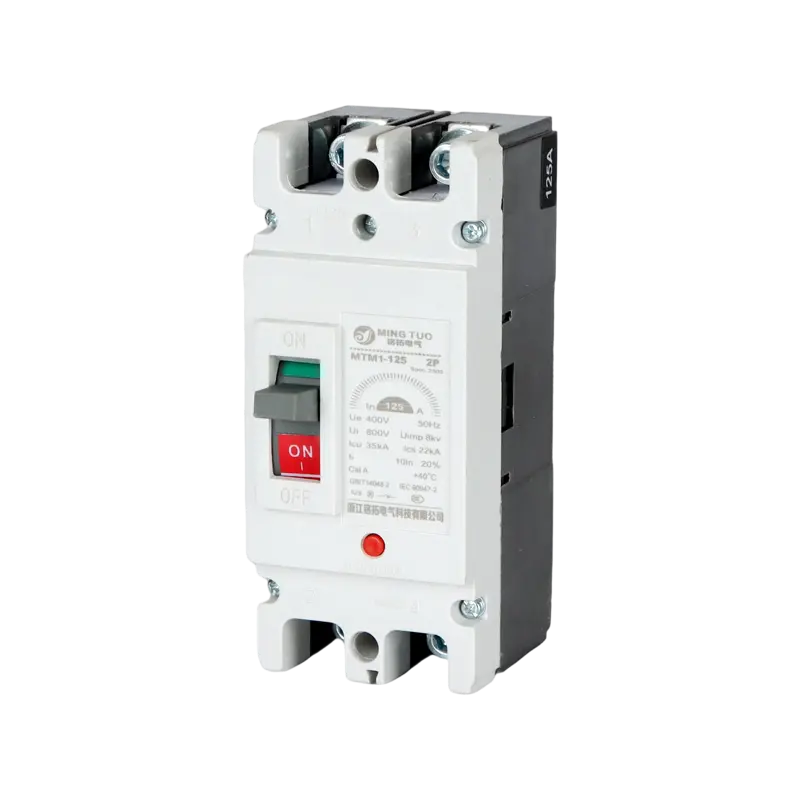

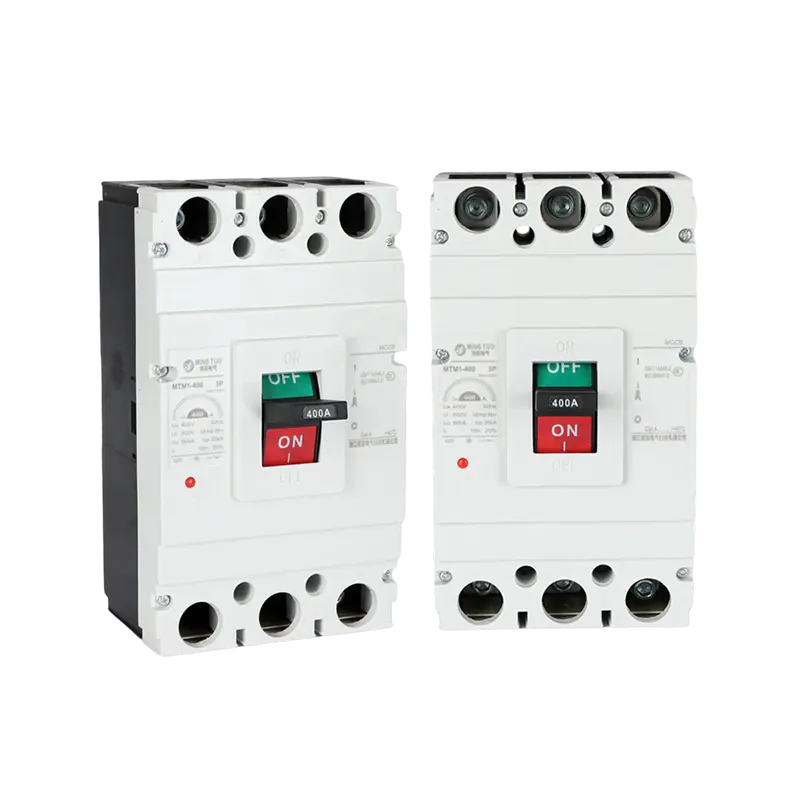

Bán buôn Cầu dao vỏ đúc AC MT-M1 3/4P, 63A–1600A, Bảo vệ điện đáng tin cậy
Trang chủ / Sản phẩm / Bộ ngắt mạch vỏ đúc / MCCB dòng MTM1 / Cầu dao vỏ đúc AC MT-M1 3/4P, 63A–1600A, Bảo vệ điện đáng tin cậy
Nguyên tắc làm việc: Nguyên lý làm việc của MCCB dòng MT-M1 là theo dõi dòng điện trong mạch và trong trường hợp quá tải, ngắn mạch hoặc chạm đất, sẽ tự động xác định và kích hoạt cơ chế để nhanh chóng ngắt mạch. Nó cũng dập tắt hồ quang một cách an toàn thông qua hệ thống dập hồ quang, nhờ đó cắt đứt sự cố một cách đáng tin cậy và bảo vệ mạch điện cũng như thiết bị.
-

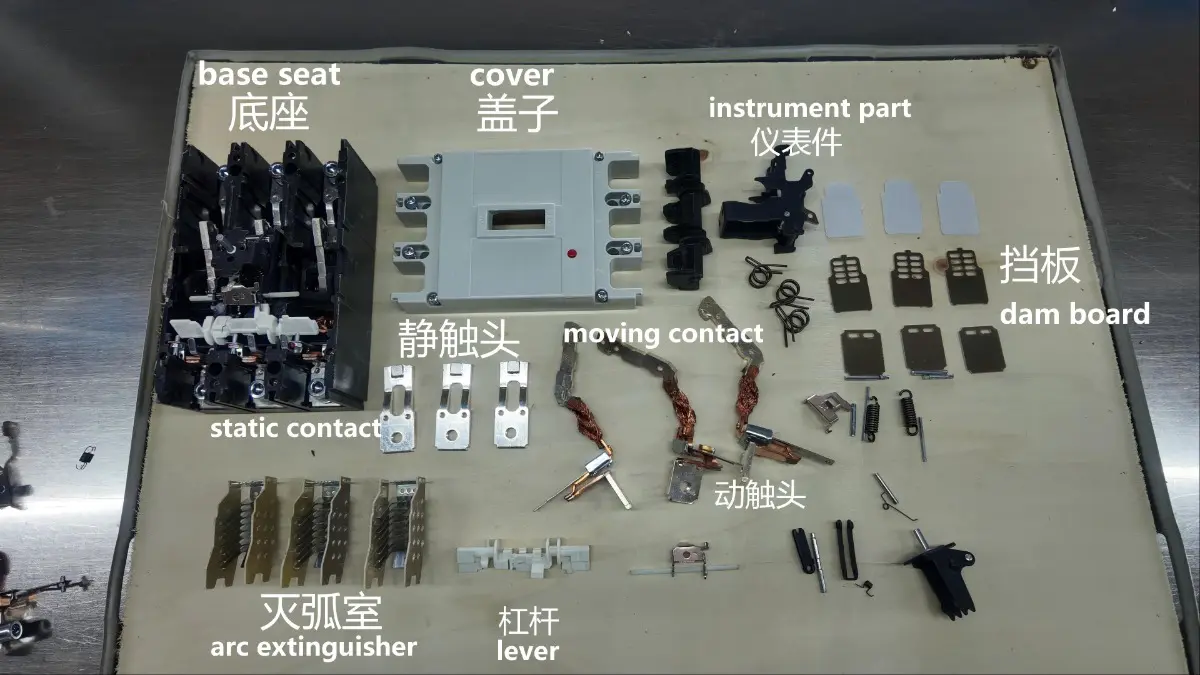

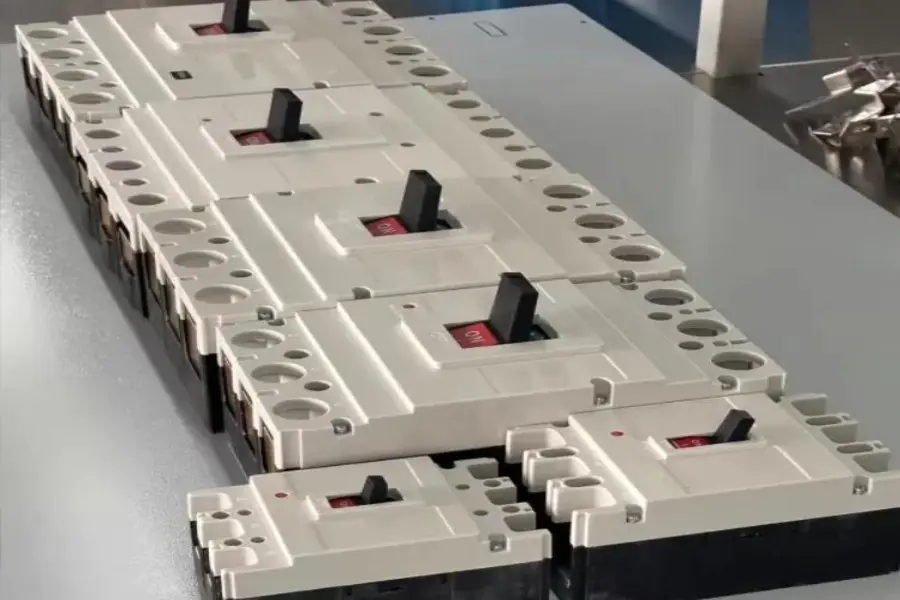

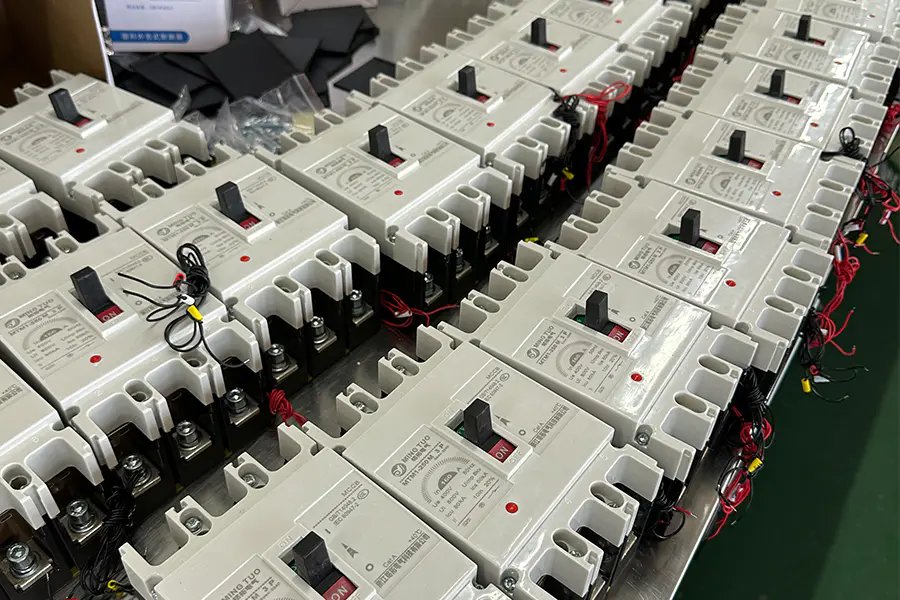

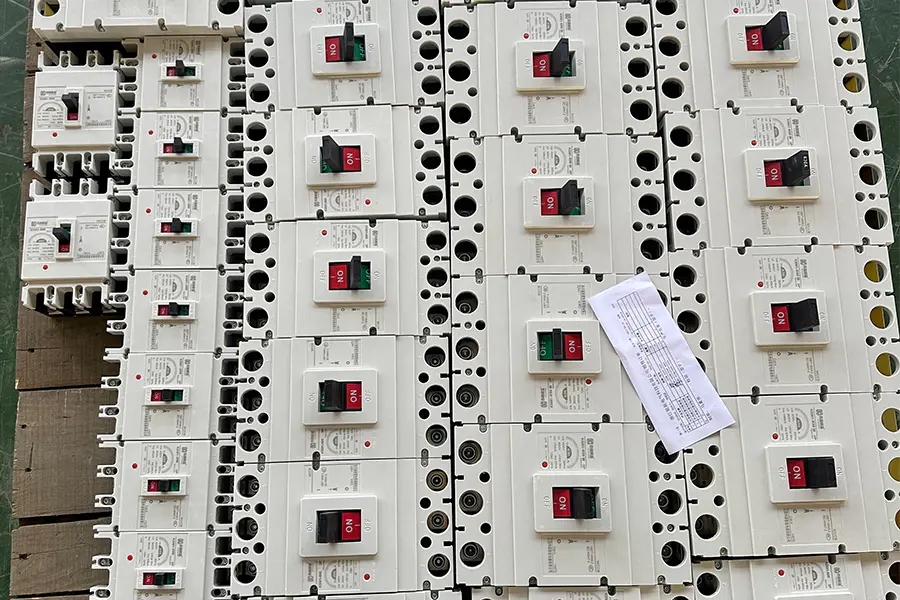

MCCB Assemble
-
MCCB Assemble
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Temperature Rise Test Bench
-
MCCB Instantaneous Test

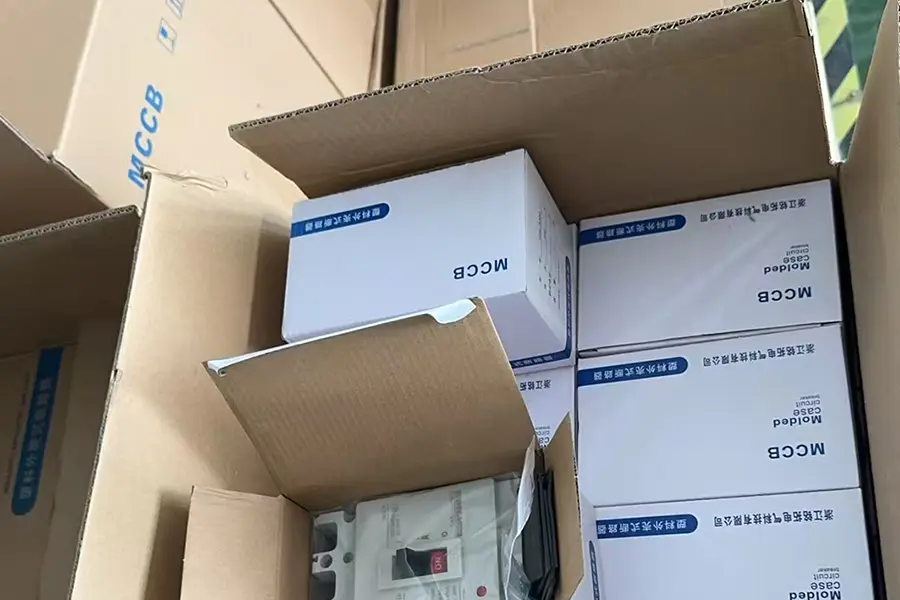

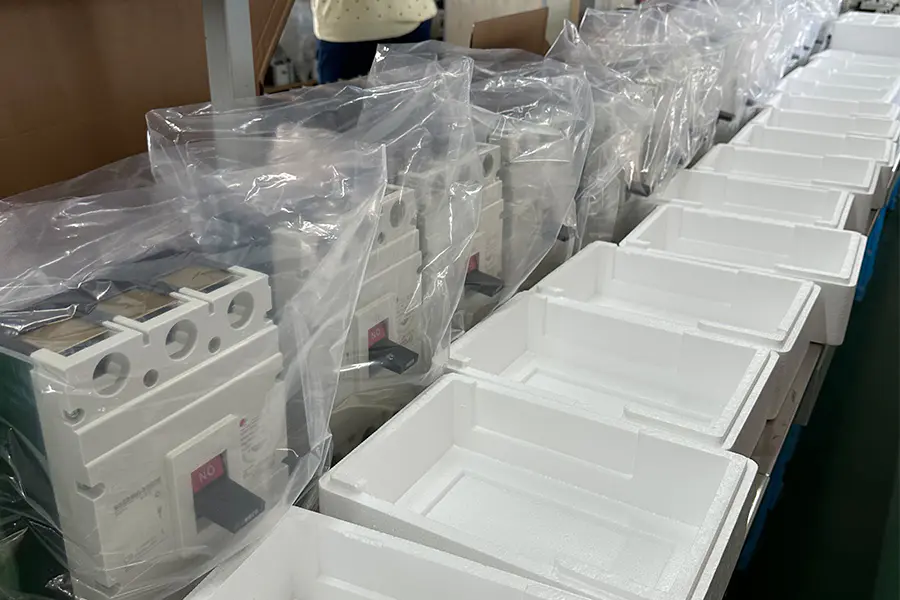

Để đảm bảo an toàn vận chuyển, các sản phẩm điện của chúng tôi được xuất khẩu trong thùng gỗ gia cố. Các thùng được xử lý nhiệt và mang nhãn hiệu ISPM-15, cho phép thông quan nhanh chóng. Thiết kế chân đế nâng cao tạo điều kiện thuận lợi cho xe nâng vận hành, đồng thời dây buộc giảm xóc bên trong đảm bảo sản phẩm được vận chuyển nguyên vẹn. Tất cả các thùng bên ngoài đều được dán nhãn rõ ràng và tuân thủ các tiêu chuẩn hậu cần quốc tế.
-
Box-typesubstation ACB VCB MCCB
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
-
Box-typesubstationUtilisingourVCB
-

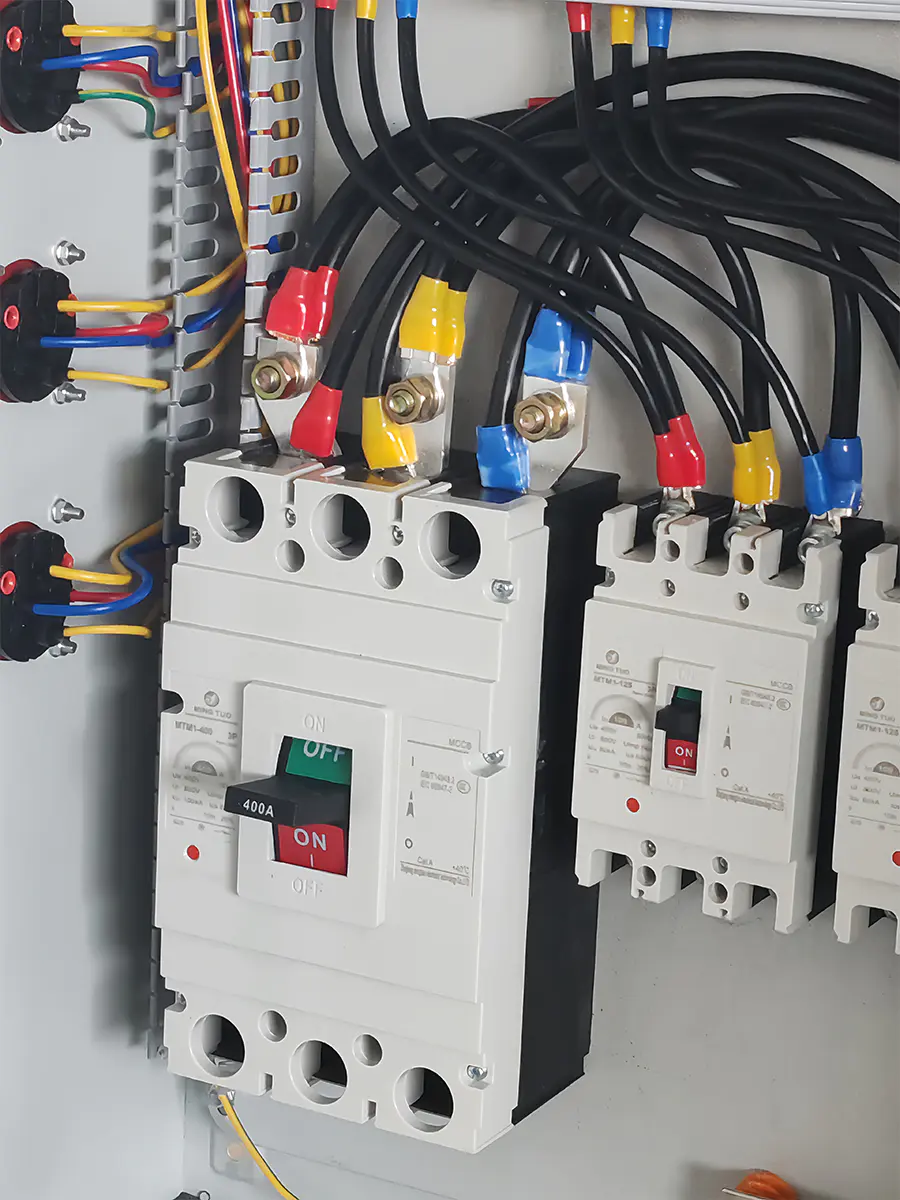

b64cb82cb063b5509f2ea787600334d2
-
3c16a183fdcdba56f310533eba28cb60
| loại | cực | Kích thước bên ngoài | Kích thước lắp đặt (mm) | Kích thước kết nối bảng điều khiển phía sau (mm) | |||||||||||
| L | L1 | W | H | H1 | H2 | a | b | ∅d | a1 | b1 | d1 | H3 | H4 | ||
| MTM1-63L | 3 | 135 | 21 | 76 | 89.5 | 72 | 18 | 25 | 117 | 3.5 | 25 | 117 | 18 | 52 | 75 |
| 4 | 103 | ||||||||||||||
| MTM1-63M | 3 | 76 | 99 | 81 | 28 | ||||||||||
| 4 | 103 | ||||||||||||||
| MTM1-125L | 2 | 150 | 51 | 65 | 87 | 68 | 24 | … | 129 | 4.5 | 30 | 132 | 22 | 65 | 100 |
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-125M,H | 2 | 65 | 103.5 | 85 | 23 | … | |||||||||
| 3 | 92 | 30 | |||||||||||||
| 4 | 121 | … | |||||||||||||
| MTM1-250L | 2 | 164 | 64 | 75 | 108 | 87 | 24 | … | 126 | 5.5 | 35 | 144 | 24 | 70 | 110 |
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-250M,H | 2 | 75 | 124.5 | 104 | 24 | … | |||||||||
| 3 | 107 | 35 | |||||||||||||
| 4 | 142 | … | |||||||||||||
| MTM1-400M,H | 3 | 257 | 105 | 150 | 153 | 106 | 38 | 44 | 194 | 7 | 48 | 224 | 32 | 48.5 | 108.5 |
| 4 | 197 | Trái 44 Phải 50 | |||||||||||||
| MTM1-630M,H | 3 | 270 | 105 | 182 | 157 | 111 | 43 | 58 | 200 | 7 | 58 | 234 | 40 | 70 | 120 |
| 4 | 240 | ||||||||||||||
| MTM1-800M,H | 3 | 280 | 105 | 210 | 158 | 116 | 42 | 70 | 243 | 7 | 70 | 243 | 48 | 75 | 125 |
| 4 | 280 | ||||||||||||||
| loại | MTM1-63 | MTM1-125 | MTM1-250 | |||||
| lnmFrameInm(A) | 63 | 125 | 250 | |||||
| Dòng định mức (A) | 10,16,20,25,32,40,50,63 | 16,20,25,32,40,50,63,80,100,125 | 100,125,140,160,180,200,225,250 | |||||
| Điện áp định mức Ue(V) | AC400 | AC400 | AC400 / AC690 | AC400 | AC400 | AC400 / AC690 | AC400 | |
| Điện áp cách điện định mứcUi(V) | AC800 | AC800 | AC800 | |||||
| Số cực | 3、4 | 3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 | 2、3、4 |
| IcukA) Giới hạn định mức ngắn mạch mức công suất phá vỡ | L | M | S | L | M | S | L | M |
| IcukA) Giới hạn định mức ngắn mạch khả năng phá vỡ | 12 | 35 | 12 | 35 | 50 | 12 | 35 | 50 |
| IC(kA) Công suất ngắt ngắn mạch định mức | 6 | 22 | 6 | 22 | 35 | 6 | 22 | 35 |
| định mức giới hạn ngắn mạch khả năng phá vỡ | 4500 | 3000 | 2500 | |||||
| Tuổi thọ hoạt động (chu kỳ) | 8500 | 7000 | 6500 | |||||
| Khoảng cách hồ quang (mm) | 0,< 50 | 0,< 50 | < 50 | |||||
| Kích thước |  |  |  | |||||
| Kích thước cài đặt |  |  |  | |||||
