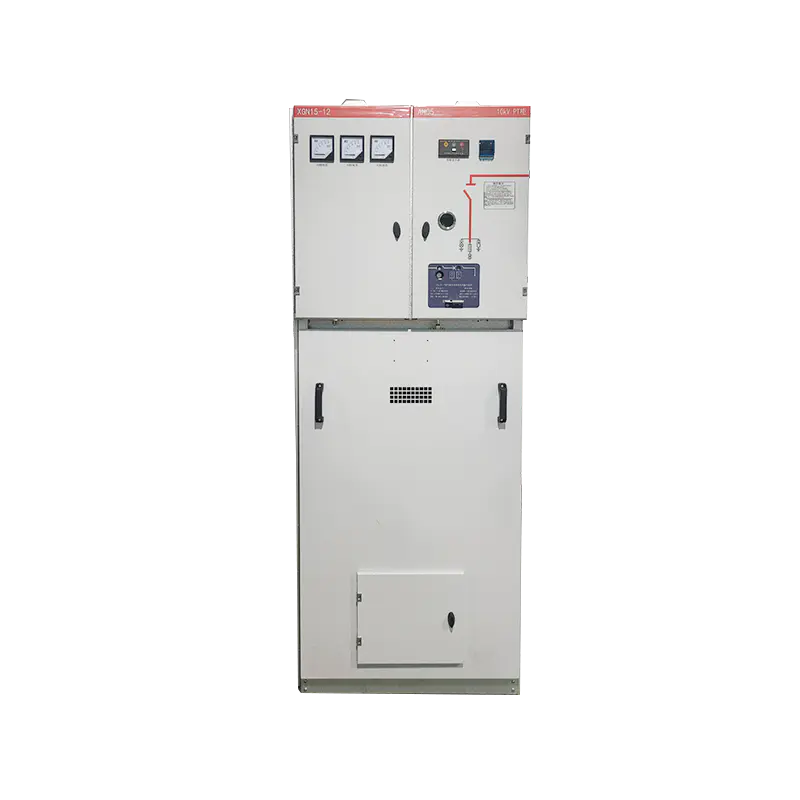

Thiết bị chính vòng 12kV cách điện rắn thân thiện với môi trường không chứa SF6

Tổng quan về sản phẩm

Tủ cách điện bằng khí thân thiện với môi trường là thiết bị phân phối điện tích hợp trong nhà và ngoài trời không chứa SF₆ mới được phát triển độc lập bởi Mingtuo Electric. Nó từ bỏ khí nhà kính lưu huỳnh hexafluoride truyền thống và sử dụng không khí khô hoặc nitơ làm môi trường cách điện và dập tắt hồ quang thân thiện với môi trường. Dao cách ly điện áp cao, dao nối đất, cầu dao chân không, CT/PT và các thiết bị đo lường & điều khiển thứ cấp đều được tích hợp vào bình khí kín.

Thiết bị hỗ trợ cả chế độ cấp nguồn mạng vòng và chế độ cấp nguồn đơn đầu cuối. Nó được áp dụng rộng rãi trong cải tạo lưới điện đô thị, cộng đồng dân cư, trung tâm thương mại, trạm lưu trữ năng lượng PV, khu công nghiệp và các dự án cung cấp điện xây dựng tạm thời. Nó đóng vai trò như một giải pháp thay thế thân thiện với môi trường với lượng carbon thấp cho tủ cách điện bằng khí SF₆ truyền thống, máy biến áp gắn trên tấm đệm của Mỹ và các trạm biến áp đúc sẵn của Châu Âu.

Ưu điểm sản phẩm cốt lõi

3.1 Không phát thải khí nhà kính, ít carbon và thân thiện với môi trường

Bình khí kín sử dụng không khí khô hoặc nitơ có độ tinh khiết cao làm môi trường cách điện và dập hồ quang mà không có khí nhà kính SF₆ hoặc các chất độc hại chứa flo, có khả năng làm nóng lên toàn cầu gần như bằng không. Nó tuân thủ các chính sách carbon kép quốc gia và tiêu chuẩn đấu thầu lưới điện xanh. Môi trường cách điện có thể được cạn kiệt và tái chế trực tiếp sau khi ngừng hoạt động thiết bị, cắt giảm chi phí xử lý chất thải nguy hại và thực hiện vận hành ít carbon trong toàn bộ vòng đời.

3.2 Bình gas kín tích hợp nhỏ gọn, diện tích sử dụng nhỏ

Tất cả các thành phần điện áp cao chính được tích hợp bên trong bình chứa khí bằng thép không gỉ kín. Kích thước tủ tổng thể nhỏ hơn nhiều so với các trạm biến áp hộp châu Âu và các thiết bị đóng cắt cách điện bằng không khí truyền thống có cùng công suất. Thiết kế mô-đun tích hợp giúp giảm đáng kể chi phí nền móng dân dụng, đơn giản hóa việc vận chuyển đường biển và đường bộ, đồng thời cho phép lắp đặt và định vị nhanh chóng tại chỗ.

3.3 Cấu trúc an toàn cách nhiệt hoàn toàn, chi phí bảo trì thấp

Tất cả các bộ phận điện áp cao mang điện đều được đặt bên trong bình khí kín bằng kim loại mà không có bộ phận mang điện nào lộ ra ngoài. Thiết kế cách nhiệt hoàn toàn khép kín đảm bảo không có điện khí hóa trên bề mặt tủ để vận hành cảm ứng an toàn. Mạch nối đất độc lập và khóa liên động cơ học đa năng (đóng/tiếp đất/khóa liên động cửa tủ) ngăn ngừa tai nạn điện giật do vận hành sai.

Bình khí kín cách ly độ ẩm, bụi và ngưng tụ để tránh quá trình oxy hóa và lão hóa của chất cách nhiệt, hỗ trợ hoạt động lâu dài không cần bảo trì trong điều kiện làm việc bình thường. Máy biến áp cắm và thiết bị đầu cuối thứ cấp tiêu chuẩn cho phép thay thế nhanh chóng các bộ phận bị lỗi mà không cần tháo bình xăng chính.

3.4 Tủ ngoài trời chống ăn mòn, thích ứng với môi trường khắc nghiệt

Tủ được làm bằng thép tấm cán nguội dày được phun sơn tĩnh điện đặc biệt ngoài trời chống rỉ sét, có khả năng chống mưa, cát, độ ẩm cao và nhiệt độ khắc nghiệt. Thiết kế mặt trên dốc giúp tăng tốc độ thoát nước mưa và cửa tủ nhiều lớp kín với khả năng bảo vệ đạt tiêu chuẩn IP thích ứng với các khu vực phía Nam nhiều mưa, khu vực phía Bắc lạnh giá và môi trường sương muối ven biển.

3.5 Ngăn điện áp thấp có thể tùy chỉnh & Mở rộng thông minh

Ngăn hạ áp được lắp đặt sẵn nhiều ray lắp, hỗ trợ cầu dao vỏ đúc tùy chọn, đồng hồ đo điện đa chức năng, công tắc chuyển nguồn tự động ATS, mô-đun bù công suất phản kháng và thiết bị giám sát thông minh. Giao diện truyền thông RS485 tiêu chuẩn cho phép kết nối liền mạch với hệ thống giám sát từ xa phân phối điện thông minh và lưu trữ năng lượng PV để thực hiện đo lường từ xa, báo hiệu từ xa và điều khiển từ xa.

3.6 Tổn hao thấp và mạch chính có độ tin cậy cao

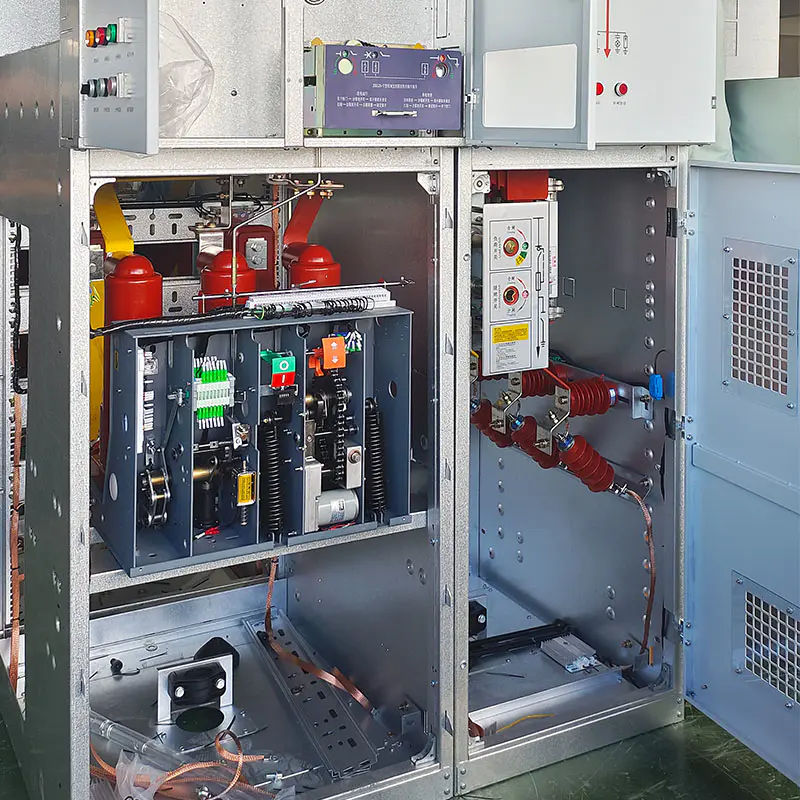

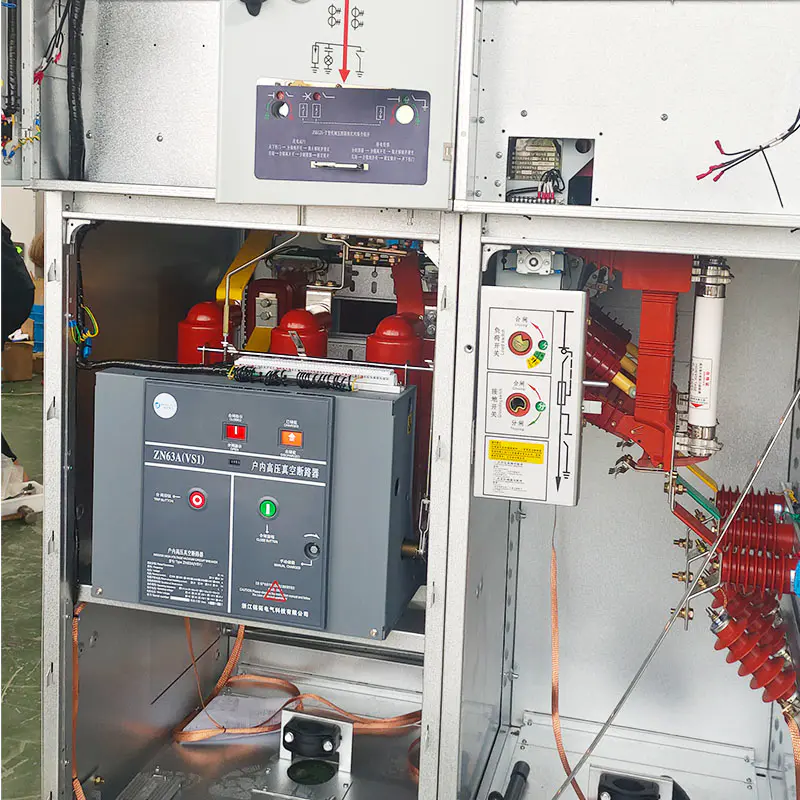

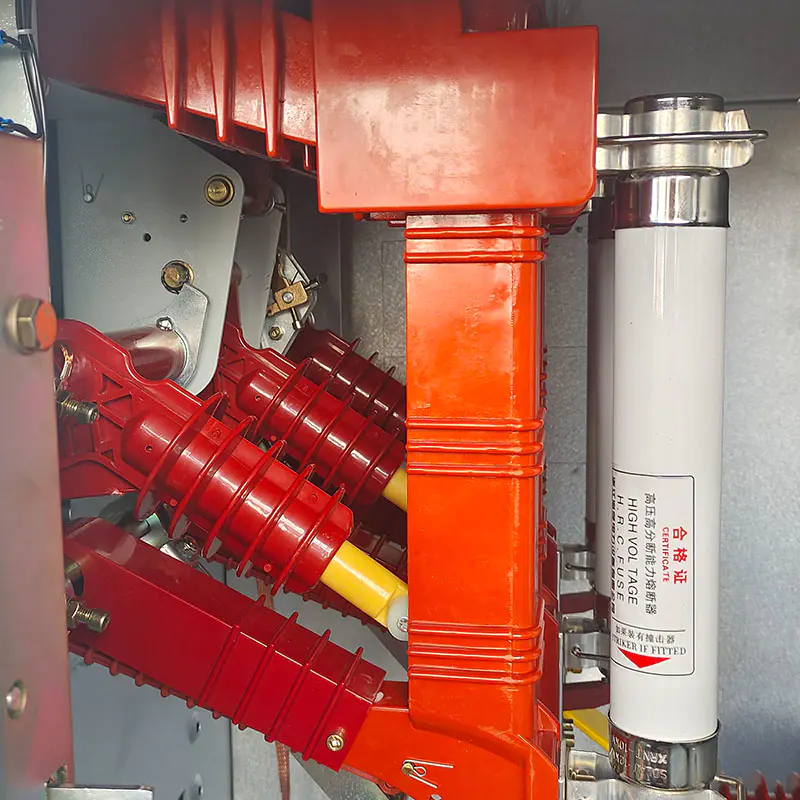

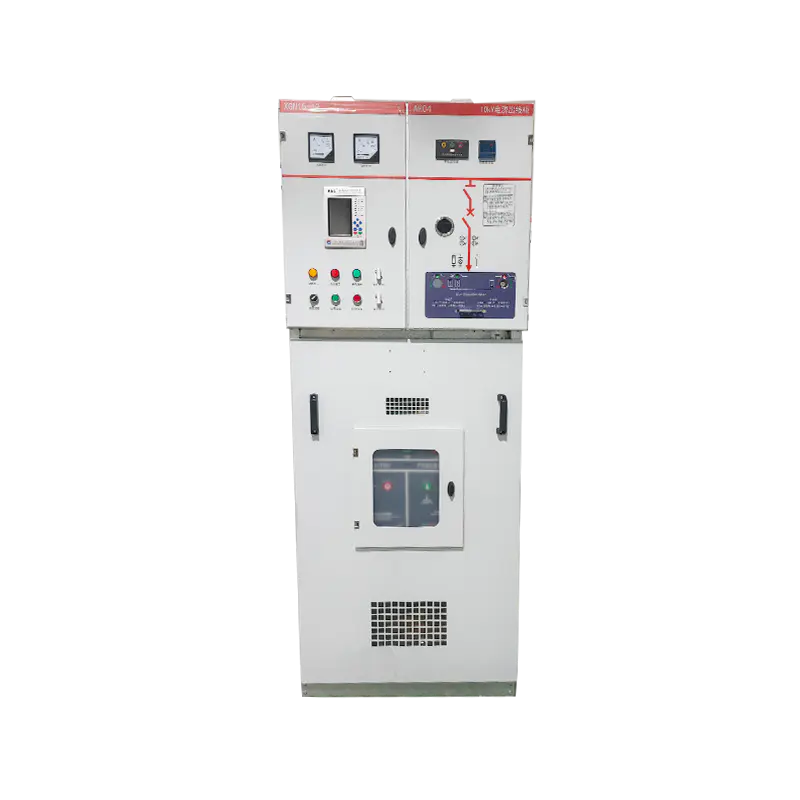

Bộ ngắt chân không tích hợp mang lại hiệu suất ngắt ổn định với khả năng chống ngắn mạch và quá tải mạnh. Cấu trúc thanh cái bằng đồng được tối ưu hóa giúp giảm tổn thất mạch và tiếng ồn khi chạy. Tủ hỗ trợ hoạt động liên tục với tải nặng trong thời gian dài, lý tưởng cho các tình huống tải trọng cao như nhà máy, trạm lưu trữ năng lượng.

Bảng thông số kỹ thuật

Cấu trúc

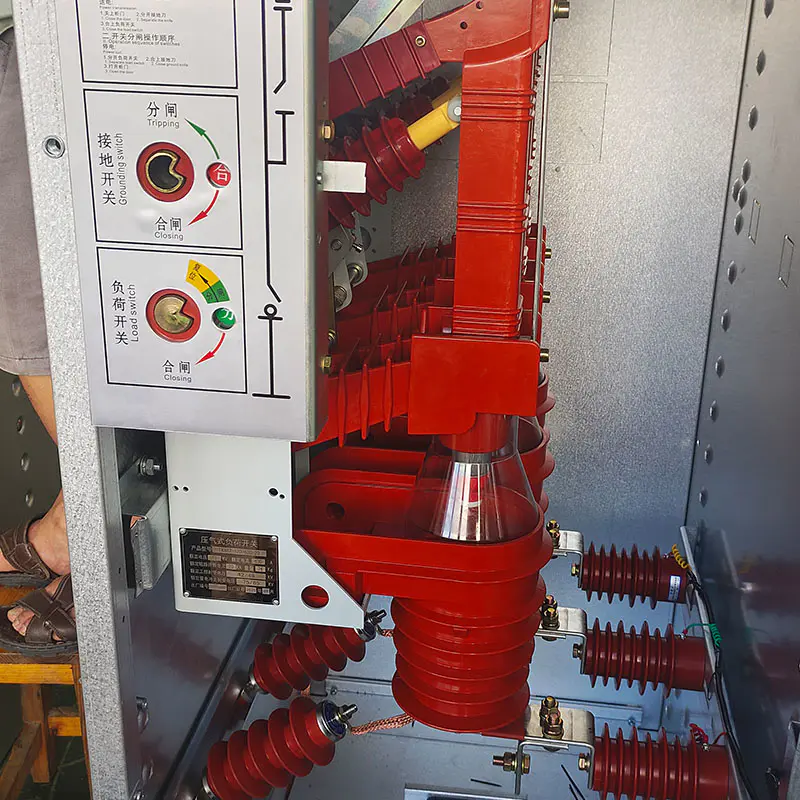

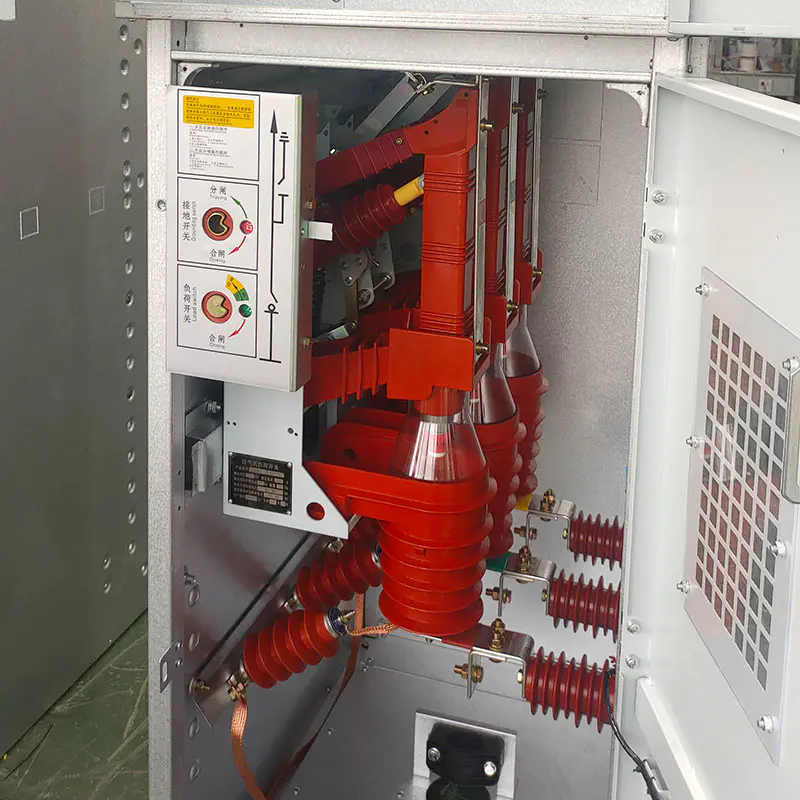

Bình xăng bằng thép không gỉ được hàn kín hoàn toàn tích hợp cầu dao chân không, cầu dao cách ly, dao nối đất, đồng hồ đo áp suất khí và thiết bị giảm áp chống cháy nổ. Tất cả các bộ phận điện áp cao đang hoạt động đều được bịt kín bên trong môi trường không khí/nitơ khô để cách ly hơi ẩm và bụi bên ngoài. Giao diện giám sát áp suất và phát hiện rò rỉ khí được dành riêng cho kiểm tra trực tuyến. Được trang bị đầy đủ năm khóa liên động cơ học để tránh các thao tác sai nguy hiểm như đóng công tắc nối đất khi có tải và mở cửa tủ chính có điện.

5.1 Ngăn ra điện áp thấp độc lập (Bên phải)

Được ngăn cách về mặt vật lý với bình gas cao áp bằng vách ngăn bằng thép. Bố trí đường ray tiêu chuẩn hóa cho phép lắp đặt MCCB, đồng hồ đo đa chức năng, ATS, bù công suất phản kháng và mô-đun truyền thông thông minh. Ngăn đầu cuối dây thứ cấp độc lập đảm bảo hệ thống dây điện gọn gàng và bảo trì thuận tiện.

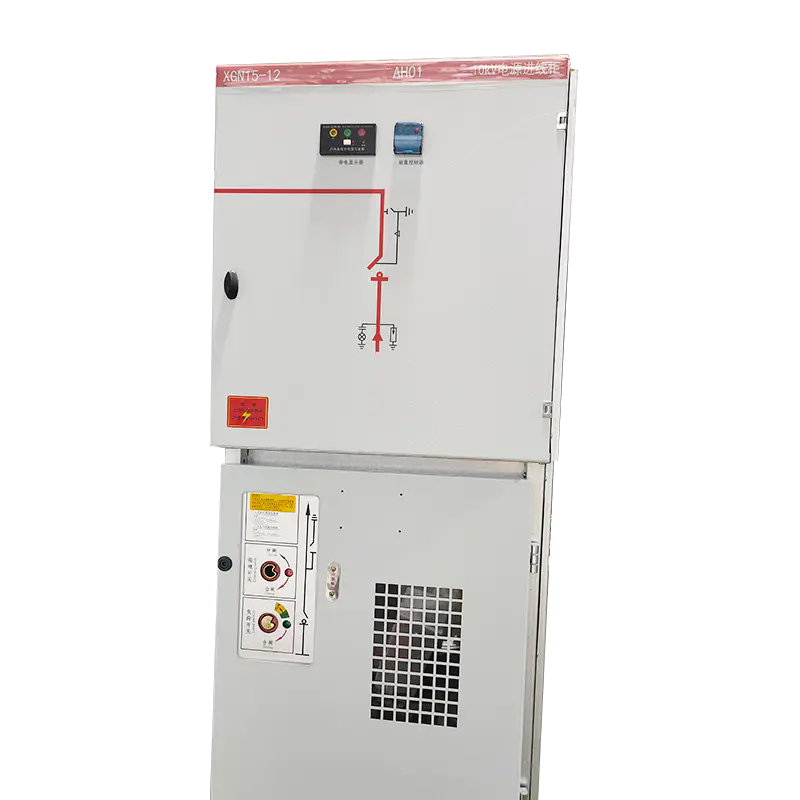

5.2 Ngăn Vận hành & Giám sát (Bên trái)

Bố trí tập trung các tay cầm vận hành, chỉ báo hiển thị trực tiếp, đồng hồ đo giám sát áp suất khí và bộ điều khiển nhiệt độ & độ ẩm. Cửa sổ quan sát trực quan cho phép xem trực tiếp trạng thái đóng/mở công tắc mà không cần mở 5.3 Tủ tích hợp bên ngoài

Tủ thép cán nguội liền khối có mái dốc giúp thoát nước mưa nhanh. Sơn tĩnh điện chống rỉ sét chống ăn mòn được áp dụng tổng thể. Nhiều cửa tủ có khóa độc lập tách biệt các ngăn điện áp cao, điện áp thấp và ngăn vận hành để bảo trì theo vùng an toàn hơn.

Kịch bản ứng dụng

Dự án thành phố: Cải tạo lưới điện đô thị, đường hầm đường cao tốc, vận chuyển đường sắt, cung cấp điện xây dựng tạm thời cho kỹ thuật đô thị, phân phối điện chiếu sáng đường phố tập trung

Tòa nhà thương mại & dân cư: Cộng đồng dân cư, trường học, bệnh viện, trung tâm mua sắm thương mại và tòa nhà văn phòng

Công nghiệp năng lượng mới: Các nhà máy quang điện phân tán, trang trại gió và kho lưu trữ năng lượng hỗ trợ phân phối điện

Khu công nghiệp: Nhà xưởng, xí nghiệp khai khoáng và khu công nghiệp cấp điện tập trung

Các dự án trình diễn lượng carbon thấp: Các công viên không có carbon của chính phủ, các dự án phân phối điện hỗ trợ trung hòa lượng carbon với các yêu cầu bắt buộc không có SF₆

Nâng cấp mạng lưới phân phối điện nông thôn
