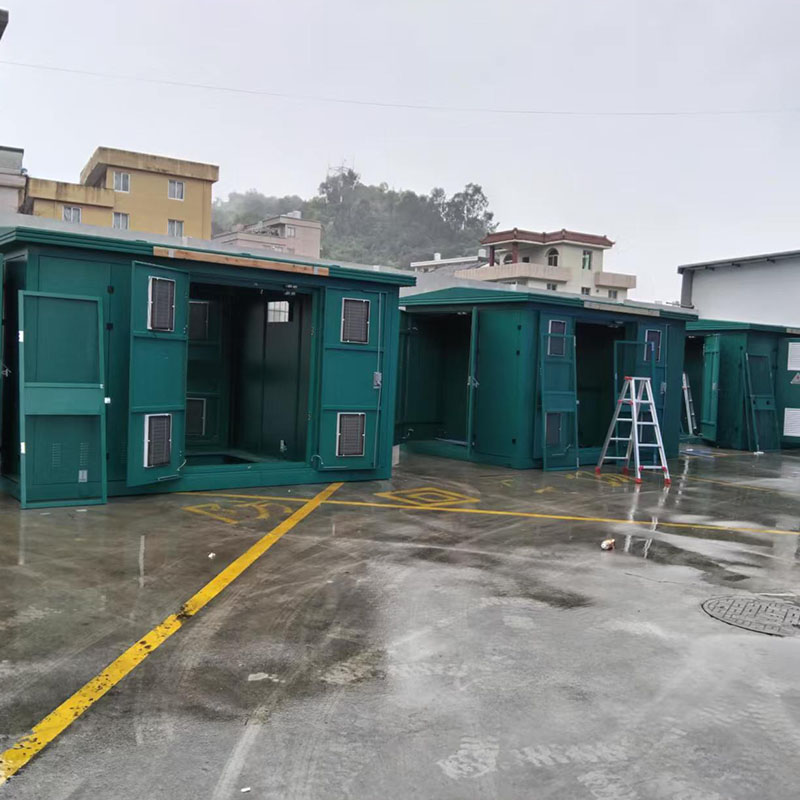

Trạm biến áp đúc sẵn kiểu Châu Âu / Máy biến áp kết hợp ZGS

Tổng quan về sản phẩm

Máy biến áp gắn trên loại ZGS12 của Mỹ là thiết bị phân phối điện đúc sẵn ngoài trời tích hợp được phát triển độc lập bởi Mingtuo Electric. Nó tích hợp công tắc tải điện áp cao, cầu chì cắm có độ nhạy kép, máy biến áp ngâm dầu và tủ điện áp thấp vào một thùng dầu kín dùng chung, sử dụng thiết kế ngâm dầu kín hoàn toàn và cách điện hoàn toàn.

Nó hỗ trợ cả mạng vòng và chế độ cung cấp điện đơn đầu cuối, được áp dụng rộng rãi trong cải tạo lưới điện đô thị, cộng đồng dân cư, trung tâm thương mại, trạm quang điện phân tán, khu công nghiệp và các dự án cung cấp điện xây dựng tạm thời.

Ưu điểm sản phẩm cốt lõi

Cấu trúc bể đơn tích hợp siêu nhỏ gọn

Tất cả các bộ phận bảo vệ điện áp cao và thân máy biến áp đều dùng chung một thùng dầu kín. Khối lượng tổng thể chỉ bằng 1/3 ~ 1/5 trạm biến áp hộp châu Âu có cùng công suất, giúp giảm đáng kể chi phí chiếm đất và xây dựng dân dụng. Thiết kế hộp đơn tích hợp giúp đơn giản hóa việc vận chuyển đường biển và đường bộ cũng như việc bố trí nền móng tại chỗ.

Cách nhiệt hoàn toàn & An toàn khi chạm vào An toàn cao

Đường dây điện áp cao sử dụng đầu nối cáp khuỷu cách điện hoàn toàn; Bề mặt bên ngoài của cáp không bị nhiễm điện và có thể chạm vào để vận hành an toàn. Cầu chì dự phòng giới hạn dòng điện cắm vào cầu chì có độ nhạy kép thực hiện bảo vệ quá dòng và quá tải kép, tránh hiện tượng cháy thiết bị. Thiết kế nối đất ba điểm giúp loại bỏ các bộ phận mang điện tiếp xúc để ngăn ngừa tai nạn điện giật.

Bảo trì thấp và tuổi thọ dài

Thùng dầu kín hoàn toàn cách ly dầu cách điện với không khí, làm chậm quá trình lão hóa dầu để vận hành lâu dài mà không cần bảo trì. Cầu chì và thiết bị đầu cuối cáp cắm tiêu chuẩn cho phép thay thế nhanh chóng các bộ phận bị hỏng mà không cần tháo gỡ phức tạp. Vỏ thép cán nguội được sơn tĩnh điện ngoài trời chống ăn mòn thích ứng với môi trường ngoài trời mưa, bụi, độ ẩm cao.

Ngăn điện áp thấp tùy chỉnh linh hoạt

Hỗ trợ sơ đồ nối dây cấp nguồn đơn đầu cuối và mạng chính dạng vòng, thực hiện chuyển đổi nguồn liền mạch để cải thiện độ tin cậy của nguồn điện. Ngăn hạ áp dự trữ nhiều ray lắp đặt cho MCCB, đồng hồ đo điện đa chức năng, công tắc chuyển nguồn tự động ATS và mô-đun bù công suất phản kháng, hoàn toàn có thể tùy chỉnh theo yêu cầu tải của người dùng.

Lõi biến áp tổn thất thấp

Máy biến áp ngâm trong dầu tích hợp sử dụng lõi thép tấm silicon từng bước, có mức tổn thất không tải thấp, tiếng ồn khi vận hành thấp và khả năng chống ngắn mạch và quá tải mạnh. Nó cho phép vận hành quá tải trong thời gian dài mà không làm giảm tuổi thọ sử dụng, ổn định cho các tình huống công nghiệp tải nặng liên tục.

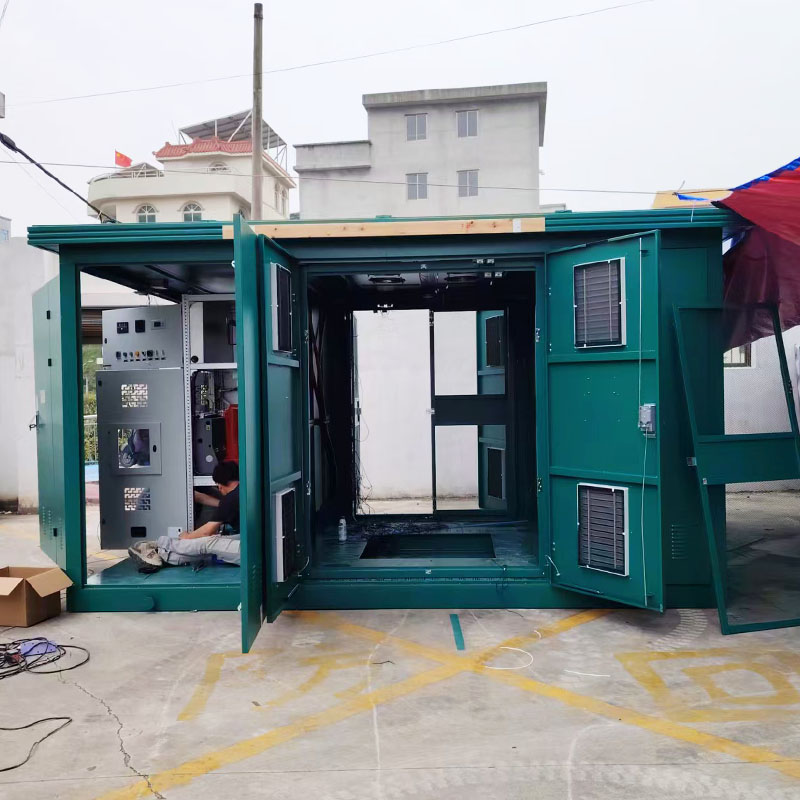

Cấu trúc bên trong
Ngăn điện áp cao (Bên trái) Được trang bị công tắc tải, cầu chì cắm có độ nhạy kép, đầu nối cáp khuỷu và thiết bị chống sét ngâm trong dầu. Tất cả các bộ phận mang điện cao thế đều được ngâm trong dầu cách điện của máy biến áp, được bịt kín và cách điện hoàn toàn; cửa sổ hoạt động dành riêng để thay thế cầu chì và kiểm tra định kỳ.

Bồn chính máy biến áp (Khu vực lõi giữa) Lõi và cuộn dây máy biến áp ngâm dầu 3 pha, thùng dầu dùng chung với các bộ phận cao áp. Cấu trúc tản nhiệt hở ba mặt giúp tản nhiệt hiệu quả, được trang bị đèn báo mức dầu, van giảm áp và van xả dầu để dễ dàng theo dõi và bảo trì.

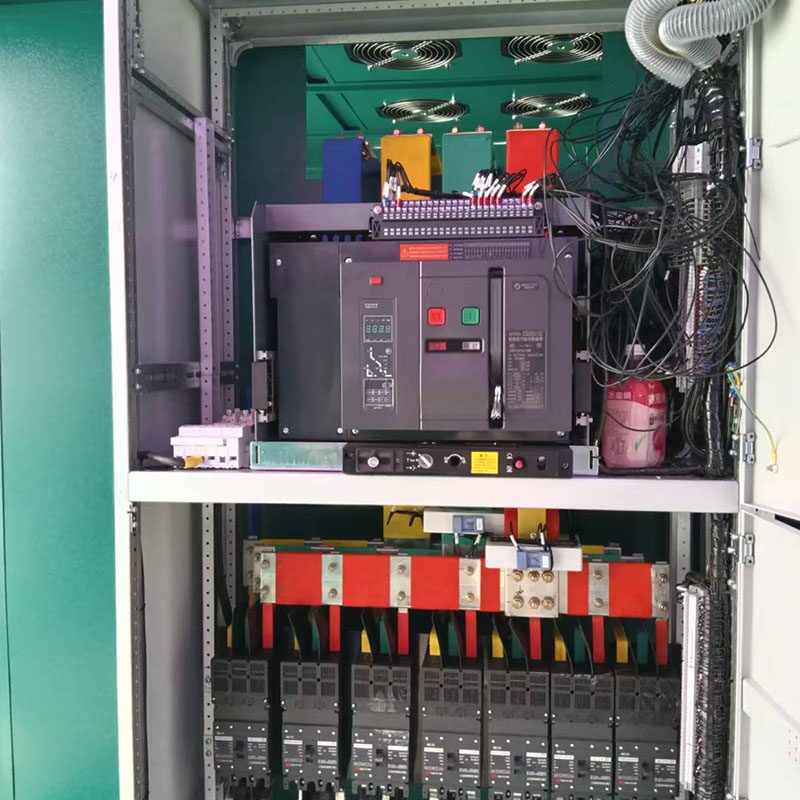

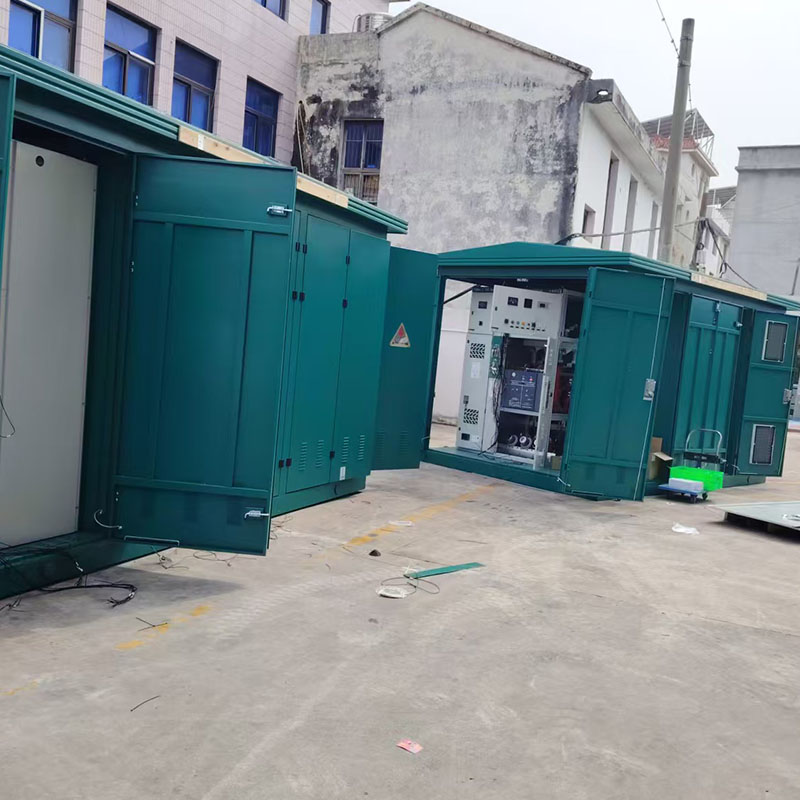

Ngăn ra hạ thế (Bên phải) Vách thép độc lập ngăn cách với bể biến áp. Ray lắp dành riêng cho cầu dao vỏ đúc, đồng hồ đo điện đa chức năng, khối đầu cuối và thiết bị bù công suất phản kháng. Giao tiếp RS485 dành riêng cho việc kết nối hệ thống giám sát nguồn điện thông minh.

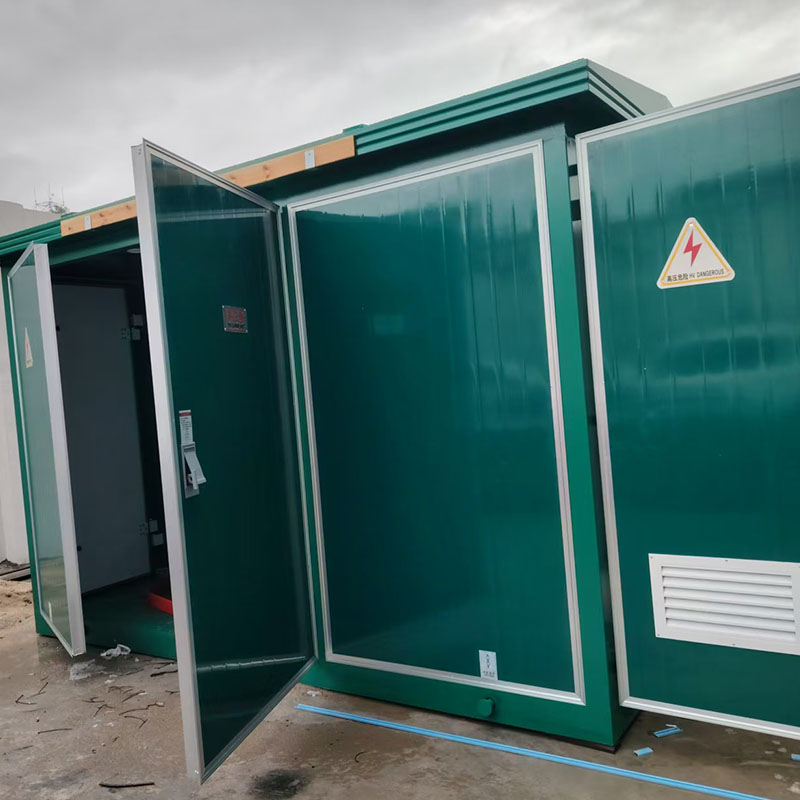

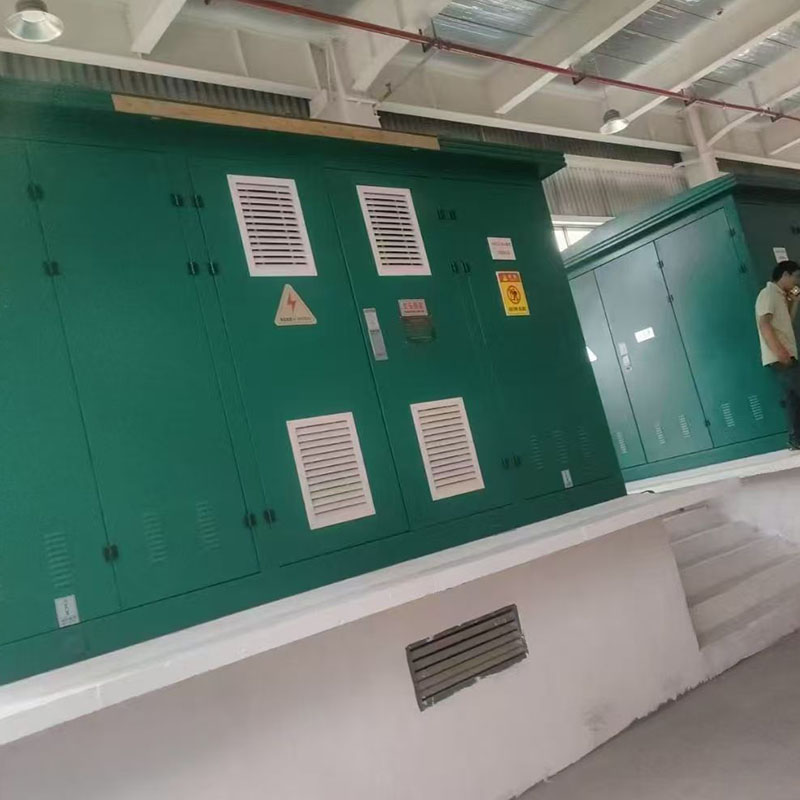

Vỏ bên ngoài Tủ thép tấm cán nguội nguyên khối có mặt nghiêng để thoát nước mưa. Phun tĩnh điện ngoài trời chống gỉ, nhiều cửa tủ có khóa để bảo trì phân loại từng ngăn.

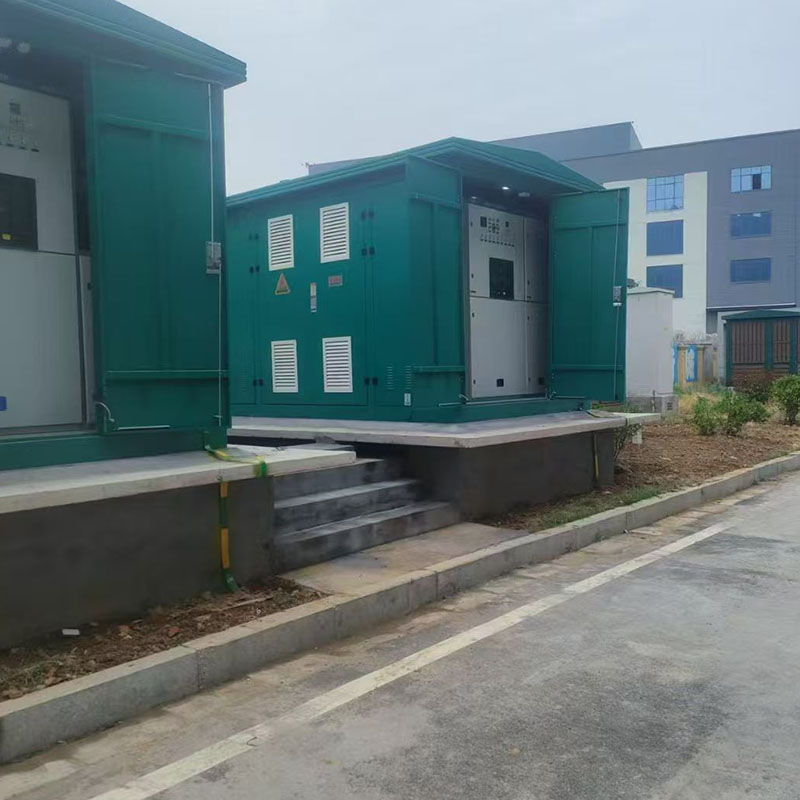

Kịch bản ứng dụng

Cải tạo lưới điện đô thị, khu dân cư, trường học, bệnh viện và trung tâm thương mại; Các nhà máy quang điện phân tán, trang trại gió và kho lưu trữ năng lượng hỗ trợ phân phối điện; Nhà xưởng công nghiệp, doanh nghiệp khai thác mỏ và cung cấp điện khu vực; Cung cấp điện xây dựng tạm thời cho đường cao tốc, đường hầm, đường sắt và các dự án đô thị; Mạng lưới phân phối điện nông thôn và cung cấp điện tập trung chiếu sáng đường phố.

Bảng thông số kỹ thuật
